i.MX 91評価キット

i.MX91EVK
アクティブ

画像にカーソルを合わせると拡大表示されます。

i.MX 91 EVKは、i.MX 91アプリケーション・プロセッサの包括的な評価のためのプラットフォームを実現します。電源レールの消費電力を測定する機能も備えています。

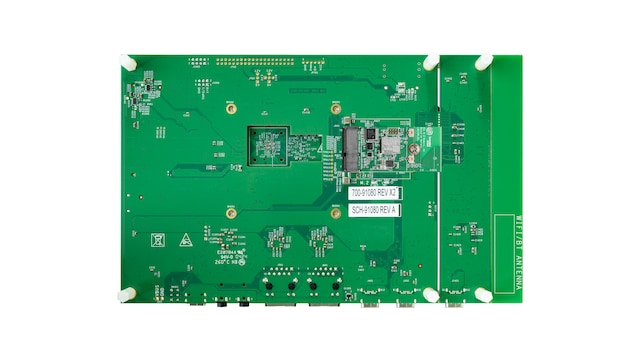

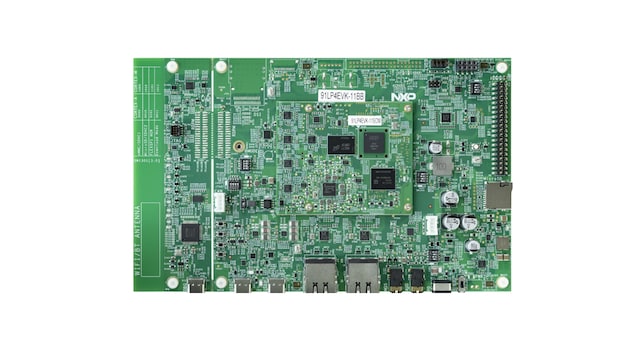

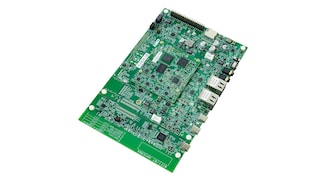

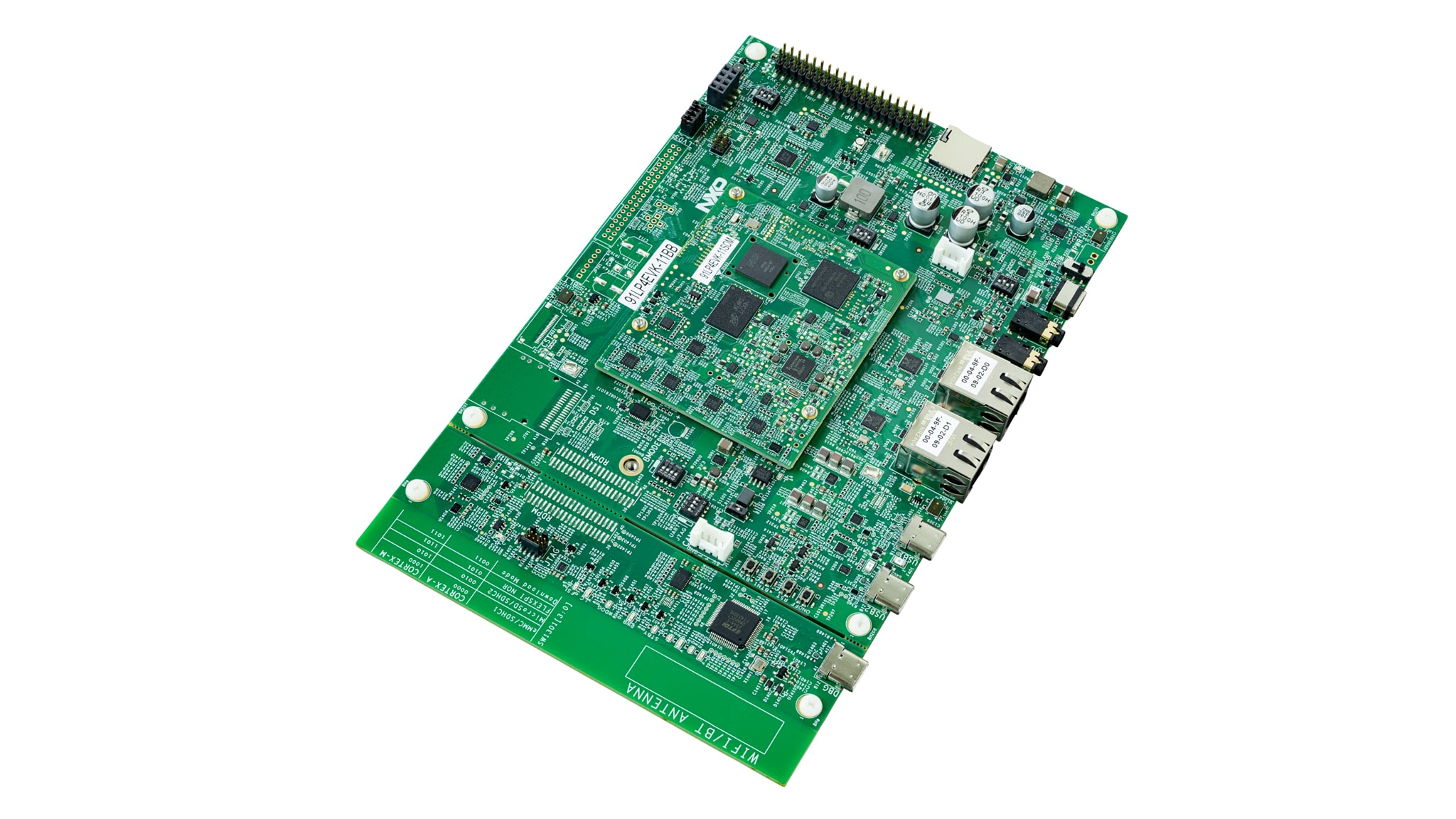

このキットには、相互接続された2つのボードが含まれます。

コンピューティング・モジュール（標準6層テクノロジ）。スーパーセットi.MX 91 SoC、2 GB LPDDR4、16 GB eMMC、NXP製PMIC (PCA9451A)、電源監視回路が搭載されています。

コネクティビティ・ベース・ボード。標準M.2 KEY-Eスロットを搭載し、NXPパートナーが製造するWi-FiモジュールやBluetoothモジュールなどの既製の接続モジュールを接続できます。

Linuxベースのボード・サポート・パッケージ・ソフトウェアがプリロード済みで、コンピューティング・モジュールのeMMCメモリから起動できます。これにはリッチなGoPointアプリケーションが含まれており、プリインストール済みのデモを閲覧できます。このキットは、お客様の設計を迅速に進めるために最適な出発点となります。

ブロック図

i.MX91-LPD4 EVK

i.MX91 LPD4 EVK and Accessories BBs
図を取得する PDF

対応製品

インターフェース

汎用I/O (GPIO)

  • PCAL6524: 超低電圧、レベル変換、24ビットFm+ I²Cバス/SMBus I/Oエキスパンダ

3.3 V/5 V IO CANトランシーバ

  • TJA1051: High-Speed CAN Transceiver

USBインターフェース

パワーマネージメント

PMIC

  • PCA9451A: PCA9451A - i.MX 93xアプリケーション・プロセッサ用パワー・マネジメントIC

ロード・スイッチ

  • NX20P3483UK: USB PDおよびType-C高電圧シンク/ソース・コンボ・スイッチ、保護機能搭載
  • NX20P5090UK: 高電圧USB PD電源スイッチ
  • NX20P0407: USB Type-C-CCおよびSBU保護IC

プロセッサ＆マイクロコントローラ

i.MX 9プロセッサ

  • i.MX91: i.MX 91ファミリ - セキュアでエネルギー効率に優れ、数千ものエッジ・アプリケーションに不可欠なLinux®の機能を実現

購入オプション

IMX91LP4EVK-11CM-Image

クリックして展開

  • IMX91LP4EVK-11CM
    アクティブ

  • i.MX 91 Evaluation Kit.

  • キットの内容

    • i.MX91-EVKボード
    • USB 3.0 - Type Cケーブル x 1
    • USB Type C電源供給AC/DC x 1
    • Type C - Type Aアダプタ x 1
    • M.2 WIFI/BTモジュール
  • $470.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 19
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
N true 0 TSPi.MX91EVKja 3 クイック・リファレンス・ガイド Quick Reference Guide t525 1 ドキュメント User Manual t1009 1 ユーザ・ガイド User Guide t792 1 ja ja ja ユーザ・ガイド User Guide 1 1 English Follow this guide to set up and start developing with the i.MX 91 Evaluation Kit. 1731426473910709206633 TSP 1731426473910709206633 GS-i.MX91EVK GS-i.MX91EVK Guide 0 TSP 2024-11-12 /document/guide/getting-started-with-the-i-mx-91-evk:GS-i.MX91EVK GS-i.MX91EVK User Guide 132339537837198660 2025-02-13 HTML en Jan 6, 2025 132339537837198660 User Guide Y Getting Started with the i.MX 91 EVK ドキュメント User Manual 1 2 1.0 Y English https://www.nxp.jp/webapp/Download?colCode=UM12043&isHTMLorPDF=HTML The i.MX 91 evaluation kit (IMX91LP4EVK-11 board) is a hardware platform designed to show the most used features of the i.MX 91 applications processor in a small and low-cost package. 1731732485547710940696 TSP 4.6 MB Registration without Disclaimer None documents Extended 1731732485547710940696 /secured/assets/documents/en/user-manual/UM12043.pdf 4609058 /secured/assets/documents/en/user-manual/UM12043.pdf UM12043 documents Y N Y 2024-11-15 IMX91LP4EVK-11 Board User Manual https://www.nxp.jp/webapp/Download?colCode=UM12043&isHTMLorPDF=HTML /secured/assets/documents/en/user-manual/UM12043.pdf User Manual N 309919593431037931 /bundle/UM12043/page/GIT/Boards_User_Manuals/IMX91-EVKUM-UM12043/topics/mcimx91-evk_overview.html /webapp/Download?colCode=UM12043 2024-11-18 4.6 MB pdf Y en Nov 15, 2024 309919593431037931 User Manual Y N IMX91LP4EVK-11 Board User Manual クイック・リファレンス・ガイド Quick Reference Guide 1 3 2 English Follow this i.MX 91 EVK Quick Start Guide to begin your next design with i.MX Applications Processors. 1732059687122724320131 TSP 10.9 MB None None documents None 1732059687122724320131 /docs/en/quick-reference-guide/IMX91LP4EVK-11CM.pdf 10866174 /docs/en/quick-reference-guide/IMX91LP4EVK-11CM.pdf IMX91LP4EVK-11CM documents N N 2024-11-19 i.MX 91 EVK Quick Start Guide /docs/en/quick-reference-guide/IMX91LP4EVK-11CM.pdf /docs/en/quick-reference-guide/IMX91LP4EVK-11CM.pdf Quick Reference Guide N 803735842453594974 2025-01-09 pdf N en Jan 9, 2025 803735842453594974 Quick Reference Guide Y N i.MX 91 EVK Quick Start Guide false 0 i.MX91EVK downloads ja true 0 Y TSP クイック・リファレンス・ガイド 1 2024-11-19 Jan 9, 2025 Quick Reference Guide Follow this i.MX 91 EVK Quick Start Guide to begin your next design with i.MX Applications Processors. /docs/en/quick-reference-guide/IMX91LP4EVK-11CM.pdf documents 2025-01-09 /docs/en/quick-reference-guide/IMX91LP4EVK-11CM.pdf 803735842453594974 en None pdf N 10.9 MB IMX91LP4EVK-11CM 1732059687122724320131 /docs/en/quick-reference-guide/IMX91LP4EVK-11CM.pdf 1732059687122724320131 TSP 3 None English 10866174 None 803735842453594974 i.MX 91 EVK Quick Start Guide N /docs/en/quick-reference-guide/IMX91LP4EVK-11CM.pdf documents Quick Reference Guide N Y 2 N i.MX 91 EVK Quick Start Guide N ドキュメント 1 2024-11-15 /bundle/UM12043/page/GIT/Boards_User_Manuals/IMX91-EVKUM-UM12043/topics/mcimx91-evk_overview.html Nov 15, 2024 User Manual The i.MX 91 evaluation kit (IMX91LP4EVK-11 board) is a hardware platform designed to show the most used features of the i.MX 91 applications processor in a small and low-cost package. /secured/assets/documents/en/user-manual/UM12043.pdf Y documents Y 2024-11-18 https://www.nxp.jp/webapp/Download?colCode=UM12043&isHTMLorPDF=HTML 309919593431037931 en Extended /webapp/Download?colCode=UM12043 pdf 4.6 MB N 4.6 MB UM12043 1731732485547710940696 https://www.nxp.jp/webapp/Download?colCode=UM12043&isHTMLorPDF=HTML /secured/assets/documents/en/user-manual/UM12043.pdf 1731732485547710940696 TSP 2 Registration without Disclaimer English 4609058 None 309919593431037931 IMX91LP4EVK-11 Board User Manual Y /secured/assets/documents/en/user-manual/UM12043.pdf documents User Manual N Y 1.0 Y IMX91LP4EVK-11 Board User Manual N ユーザ・ガイド 1 2024-11-12 Jan 6, 2025 User Guide Follow this guide to set up and start developing with the i.MX 91 Evaluation Kit. GS-i.MX91EVK Guide 0 2025-02-13 /document/guide/getting-started-with-the-i-mx-91-evk:GS-i.MX91EVK 132339537837198660 en HTML GS-i.MX91EVK 1731426473910709206633 1731426473910709206633 TSP 1 English 132339537837198660 Getting Started with the i.MX 91 EVK GS-i.MX91EVK User Guide Y true Y Tools
