i.MX RT産業用ドライブ装置開発プラットフォーム

I.MX-RT-INDUSTRIAL-DRIVE-DEV-PLATFORM 製造開始前

画像にカーソルを合わせると拡大表示されます。

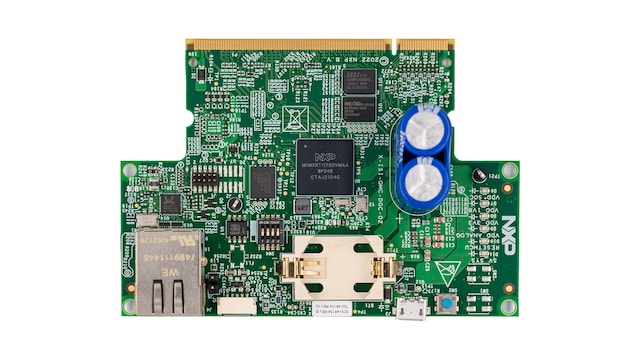

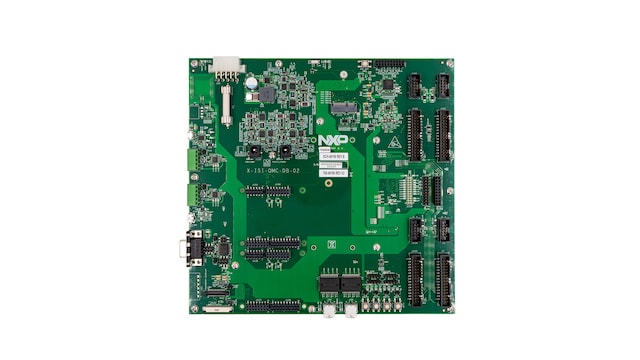

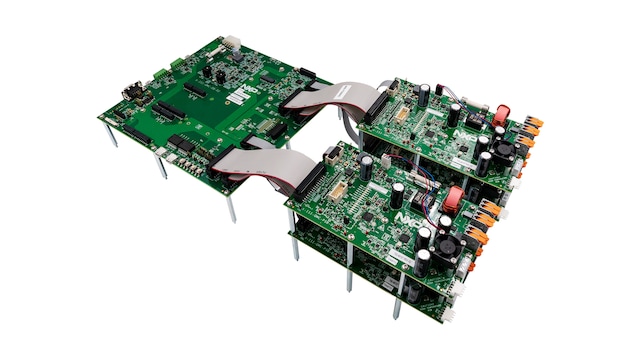

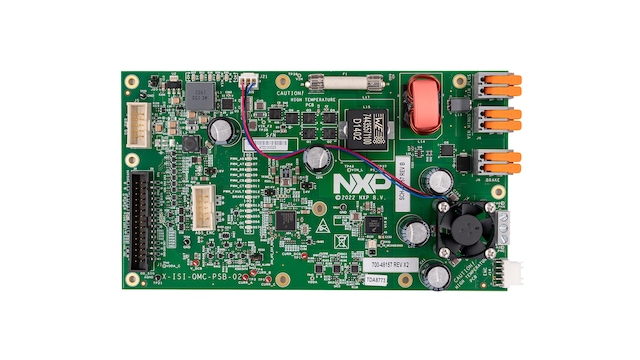

産業用ドライブ装置開発プラットフォームは、1つのi.MX RT1176クロスオーバーMCUで最大4つの異なるモータを制御しながら、有線またはワイヤレスのコネクティビティとHMIインターフェースを管理する方法を示しています。この柔軟性の高い3ボード・キットを活用して、モータ制御性能を評価し、i.MX RTクロスオーバーMCUベースのモータ制御設計を加速しながら、より安全な通信と産業用制御を可能にするNXP EdgeLock®セキュリティ・テクノロジの使用について学ぶことができます。

ブロック図

図を選択する。:

i.MX RT産業用ドライブ装置開発プラットフォーム

i.MX RT Industrial Drive Development Platform

SWアーキテクチャ

i.MX RT Industrial Drive Development Platform platform overview
図を取得する PDF

対応製品

センサ

I3C/I²Cデジタル温度センサ

  • PCT2075: I²CバスFm+、1°C精度、デジタル温度センサ、温度ウォッチドッグ

インターフェース

セキュアCANトランシーバ

  • TJA1152: Secure HS-CAN Transceiver with Standby Mode

CANシグナル改善

  • TJA1462: スタンバイ・モード対応のCANシグナル改善機能トランシーバ

セキュリティ＆認証

認証

  • SE050: EdgeLock® SE050：Plug & Trustセキュア・エレメント・ファミリ – 柔軟性に優れた、IoT向けの高度なセキュリティ

パワーマネージメント

BLDC、Hブリッジ、ステッパ

  • GD3000: 3-Phase Brushless Motor Pre-Driver

PMIC

  • PF5020: 車載アプリケーション向けマルチチャネル (5) PMIC：高電力 x 4および低消費電力 x 1、ASIL Bセーフティ・レベルに適合

プロセッサ＆マイクロコントローラ

i.MX RTクロスオーバーMCU

  • i.MX-RT1170: i.MX RT1170：Arm® Cortex®コア搭載1 GHzクロスオーバーMCU

RFID

NFCリーダ

  • PN7462: 接触型インターフェース・オプションを備えた、アクセス制御向けNFC Cortex®-M0オールインワン・マイクロコントローラ

アナログとミックスド・シグナル

アナログ・フロントエンド

  • NAFEx1388: 高度な設定が可能な8チャネル±25 Vユニバーサル入力アナログ・フロントエンド

もっと見る

特長

MCU

  • Arm Cortex-M7（最大800 MHz）およびCortex-M4（最大400 MHz）で6468 CoreMarkを実現
  • 512 KB (Cortex-M7) および256 KB (Cortex-M4) のTCMを含む2 MBのSRAM
  • セキュア・ブートや暗号化エンジンなどの高度なセキュリティを備え、EdgeLock® Assuranceプログラムの対象となっています
  • TSNを備えた1ギガビット・イーサネット
  • MIPI® DSI
  • MCUXpressoスイートのソフトウェアとツールによるサポート

ツール

  • FreeMASTER、MCUXpresso SDK、IDE、および構成ツールによるサポート
  • 高速ADCとコンパレータ、柔軟なマルチチャネルPWM出力、直交エンコーダ/デコーダなどを備えた統合モータ制御サブシステム

サポート・パッケージ

  • 回路図、レイアウト、ガーバー、部品表 (BOM)、サンプル・ソース・コード、ユーザー・ガイド、ビデオ・チュートリアル

パワー・マネジメント

  • 柔軟性の高いモータ制御、最大4つのモータを同時に制御可能
  • NAFE 13388により、柔軟性の高いインターフェースと過電圧保護を提供
  • DCバス電圧、DCバス電流、基板温度の正確な読み取りが可能
  • GD3000は、6つのダイレクト入力制御信号、デバイス設定用のSPIポート、および非同期リセット/イネーブル/割込み信号により、MCUと通信

セキュリティ

  • NXP製品を使用したIEC 62443-4-2の認証取得を容易にする有意義なガイダンスと関連資料を提供
  • 暗号およびRNG、セキュアなRTC、ヒューズおよびHAB
  • EdgeLock SE05Xは、プリインストールされたNXP IoTアプレットを実行するための安全な環境としてOSレベルまでコモン・クライテリアEAL 6+認証済みであり、暗号化通信とセキュアなライフサイクル管理を包括的にサポート

柔軟性の高いインターフェース

  • USB、CAN、RS485、NFC対応、イーサネット。Wi-FiまたはBluetoothの拡張オプションを備えたコネクタ
