接触型インターフェース・オプションを備えた、アクセス制御向けNFC Cortex®-M0オールインワン・マイクロコントローラ
タグおよびリーダー・デバイス向けの新しいオンラインNFCアンテナ・ツールをご覧ください。

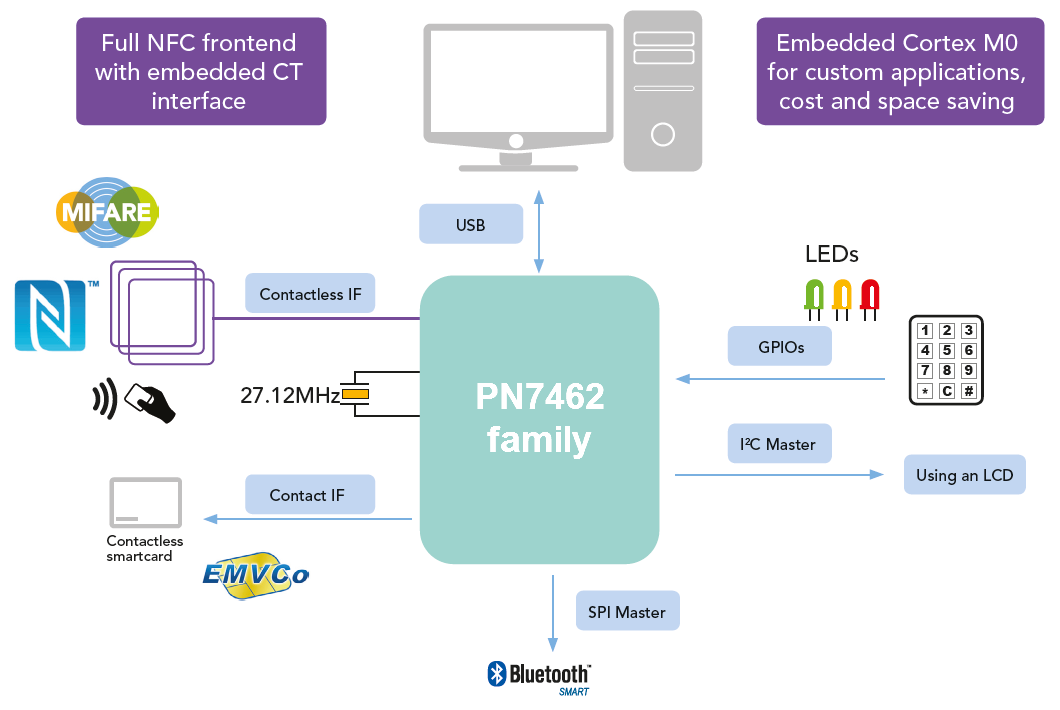

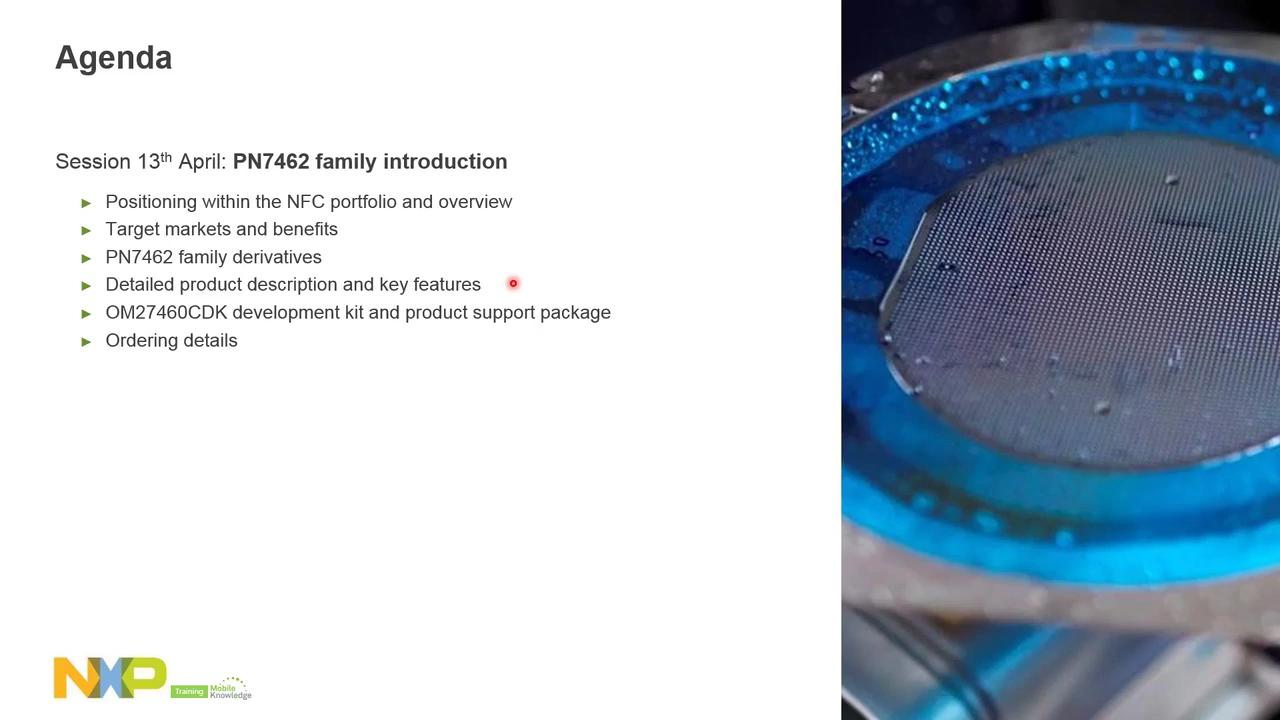

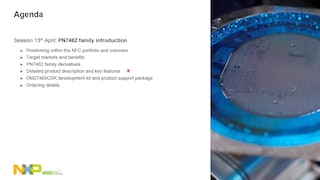

PN7462ファミリは、32ビットArm® Cortex®-M0ベースのNFCマイクロコントローラで構成されており、低消費電力で高い性能を発揮します。シンプルな命令セットとメモリ・アドレッシングを備えるとともに、既存のアーキテクチャと比較してコード・サイズが削減されています。PN7462ファミリは、すべてのNFCフォーラム・モードをサポートするNFCに加え、マイクロコントローラ、オプションのコンタクト・スマートカード・リーダーなどの機能やソフトウェアを1つのチップに搭載した、オールインワン・ソリューションを提供します。最大20 MHzのCPU周波数で動作します。
下の表で製品間の主な違いをご確認ください。製品詳細
特長
接触型インターフェース・フロントエンドの統合
- 1.8 V、3 V、5 V電源で動作するクラスA、B、Cカード
- 専用のISO UART、周波数または分周比のプログラミングによる可変ボーレート、T = 0のキャラクタ・レベルでのエラー管理、および追加ガード・タイム・レジスタ
- 3 V以上でクラスAに対応、および2.7 V以上でクラスBに対応するDC-DCコンバータ
- 接触型カードの過熱および短絡保護
- 短絡、カード取り外し、過熱、VDD降下が発生した場合にソフトウェアまたはハードウェアによって開始される、自動有効化および無効化シーケンス
- 優れたESD保護機能 (< 12 kV)
- ISO/IEC 7816準拠
- EMV接触型プロトコルの仕様に準拠
- 最大13.56 MHzのクロックを生成
- カードの同時サポート
- TDA8026などのスロット・エクステンダの追加により、接触型インターフェースの数を拡張可能
ISO/IEC 7816-3&4準拠UARTインターフェースの統合
- クラスA (5 V)、クラスB (3 V)、クラスC (1.8 V) のスマートカード電源
- スマートカードの保護
- 保護された3本の半二重双方向バッファ付きI/Oライン（C4、C7、C8）
- ISO/IEC 7816およびEMVCo規格に準拠
PN7462ファミリは、利用可能な接触型インターフェースの数を拡張可能です。I/O補助インターフェースを使用して、拡張スロット（TDA8035 - 1スロット、TDA8020 - 2スロット、TDA8026 - 5スロット）を接続します
非接触型インターフェース・フロントエンドの統合
- 最大848 kbit/sの転送速度に対応する高RF出力フロントエンドIC
- NFC IP1とNFC IP2をサポート
- NFCフォーラム・タグを完全にサポート（type 1、type 2、type 3、type 4A、type 4B、type 5）
- P2Pアクティブおよびパッシブ、ターゲットおよびイニシエータ
- ISO14443 type A準拠のカード・エミュレーション
- ISO/IEC 14443 type Aおよびtype B
- Crypto1を使用するMIFARE製品
- ISO/IEC 15693およびISO/IEC 18000-3モード3
- 低消費電力でのカード検出
- ダイナミック・パワー・コントロール (DPC)
- アダプティブ・ウェーブ・コントロール (AWC)
- アダプティブ・レンジ・コントロール (ARC)
- EMV非接触型プロトコルの仕様に準拠
Cortex-M0マイクロコントローラ
- プロセッサ・コア
- Arm® Cortex®：32ビットM0プロセッサ
- 内蔵のネスト型ベクタ割込みコントローラ (NVIC)
- ノンマスカブル割込み
- 24ビットのシステム・ティック・タイマ
- 最大20 MHzの動作周波数
- 低消費電力を可能にするクロック管理
- メモリ
- フラッシュ：160 KB/80 KB
- SRAM：12 KB
- EEPROM：4 KB
- 40 KBのブートROM付属、コードのダウンロード用にUSBマス・ストレージ・プライマリ・ブートローダを搭載
- デバッグ・オプション
- シリアル・ワイヤ・デバッグ (SWD) インターフェース
- ペリフェラル
- ホスト・インターフェース：
- USB 3.0のハブに接続可能なUSB 2.0フルスピード
- シリアル通信用HSUART、9600～115200ボーの標準速度および最大1.288 Mbit/sの高速に対応
- 半二重および全二重に対応する最大速度7 Mbit/sのSPI
- 標準モード、ファストモード、高速モードおよび複数のアドレスをサポートするI2C
- コントローラ・インターフェース：
- 半二重に対応する1～6.78 Mbit/sのSPI
- 標準モード、ファストモード、ファストモード・プラス、およびクロック・ストレッチをサポートするI2C
- 最大21本の汎用I/O (GPIO) 、設定可能なプルアップ/プルダウン抵抗
- GPIO1～GPIO12はエッジおよびレベル対応割込みソースとして使用可能
- パワー
- 2つの消費電力低減モード：スタンバイ・モードとハード・パワーダウン・モード
- USBホスト・インターフェースのサスペンド・モードをサポート
- ホスト・インターフェース、GPIO、RFフィールド検出を介した、ハード・パワーダウン・モード、スタンバイ・モード、サスペンド・モードからのプロセッサのウェイクアップ
- 内部レギュレータを自動的に調整し、可能なすべてのパワー・モードで消費電力を最小限に抑える内蔵PMU
- パワーオン・リセット
- RF電源：外付け、または内蔵LDOを使用（TX LDO、3 V、3.3 V、3.6 V、4.5 V、4.75 Vで設定可能）
- パッド電圧用電源：外付け3.3 Vまたは1.8 V、あるいは内蔵LDO（3.3 V電源）を使用
- タイマ
- 4つの汎用タイマ
- プログラム可能なウォッチドッグ・タイマ (WDT)
- CRCコプロセッサ
- 乱数ジェネレータ
- クロック
- 27.12 MHzの水晶発振器
- USB専用の48 MHzのPLL
- HFO 20 MHzおよびLFO 365 kHzを内蔵
- 一般

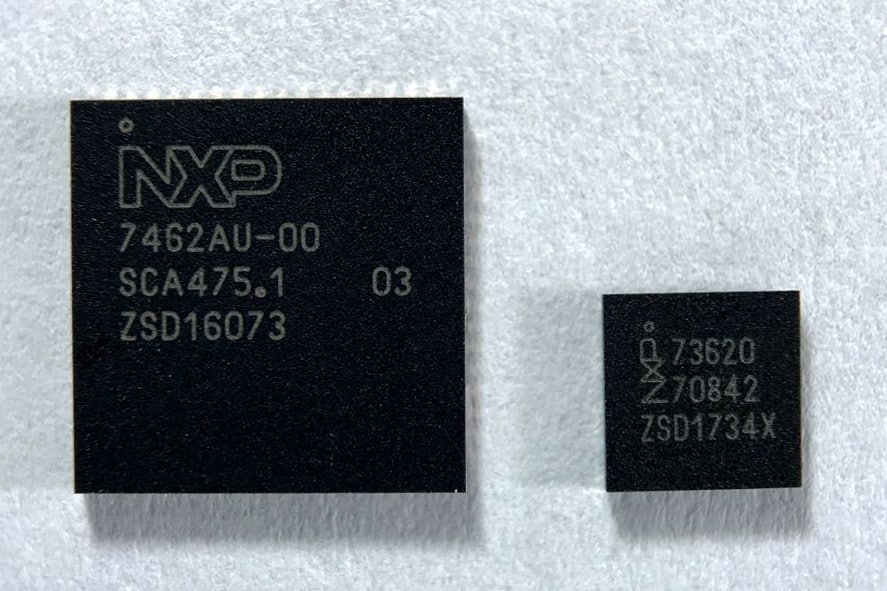

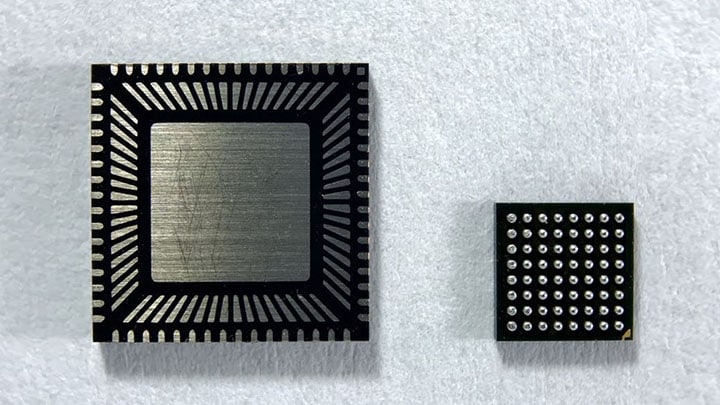

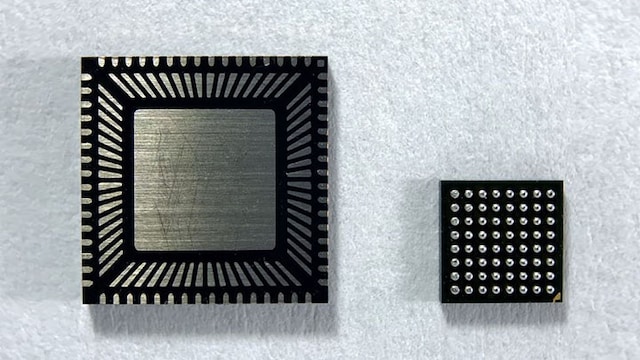

- HVQFN64パッケージ
- VFBGA64パッケージ
- 温度範囲：-40°C～+85°C
その他の特長

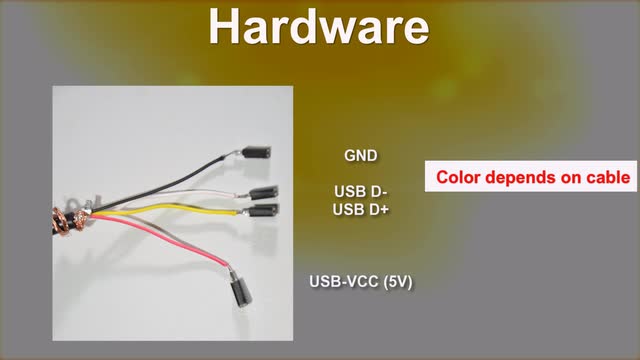

- NFC Cockpit構成ツールによるサポ ート
比較表
| PN7462ファミリ | PN7412AU | PN7462AU | PN7362AU | PN7360AU | |||
|---|---|---|---|---|---|---|---|
| 品番 | PN7412AUHN | PN7462AUHN | PN7462AUEV | PN7362AUHN | PN7362AUEV | PN7360AUHN | PN7360AUEV |
| パッケージ・タイプ | HVQFN64 | HVQFN64 | VFBGA64 | HVQFN64 | VFBGA64 | HVQFN64 | VFBGA64 |
| 非接触型インターフェース | なし | NFCフォーラム準拠 | |||||
| 利用可能なフラッシュ・メモリ | 160 KB | 80 KB | |||||
| 汎用I/O | 12～21 | 14～21 | |||||
| 接触型インターフェース | クラスA、B、C | なし | |||||
| ISO/IEC 7816-3&4 UART | あり | なし | |||||
