Evaluation Kit - MC33903BD5, SBC Gen2 with CAN and LIN

KIT33903BD5EVBE アクティブ

画像にカーソルを合わせると拡大表示されます。

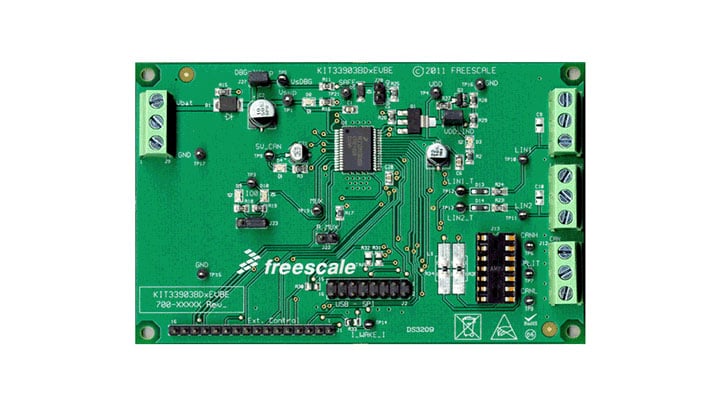

The KIT33903BD5EVBE evaluation board allows you to implement the functionality of the MC33903D5 System Basis Chip (SBC)

This EVB includes one I/O test point that can be configured to be pulled up to VSUP or pulled down to GND through a resistor and indicator LED. The evaluation boards are operated through the graphical user interface (GUI) paired up with the SPI dongle board (KITUSBSPIDGLEVME) ) through the 2 x 8 pin ribbon cable. For added flexibility, the user can implement a custom board with a MCU to talk to the SBC via the 16 pin header .

対応製品

インターフェース

オートモーティブLINソリューション

  • MC33903: SBC Gen2 with High-Speed CAN and LIN

Features

Connectivity

  • Multiple CAN Bus termination options supported via socket
  • One high/low side I/O (SPI configurable) accessible through a test point
  • 100 mil 2 x 8 pin standard header connector for SPI communication
  • 100 mil 16-pin standard header connector for custom MCU board connection

Power Management

  • Nominal operating supply voltage range of 5.5 to 27 V
  • 5.0 V/3.3 V regulator for the MCU with an external PNP ballast transistor to increase current capability

Debug

  • Debug mode/watchdog configuration via jumper settings

Test Points

  • MUX output voltage accessible through a test point and external resistor selectable through a jumper
  • I_WAKE_I test point to enable a FET and load VDD with current to wake up the SBC
  • LIN1_T and LIN2_T test points to monitor I/O voltages (SPI configurable)

Components

  • Status of I/O-0 indicated by LED (dependent on jumper configuration)
  • I/O-0, 5 V_CAN, SAFE, and VDD status indicated by LED

購入オプション

KIT33903BD5EVBE-Image

クリックして展開

  • KIT33903BD5EVBE
    アクティブ

  • Evaluation Kit - MC33903BD5, SBC Gen2 with CAN High Speed and LIN Interface.

    • KIT33903BD5EVBE Hardware
    • Quick Reference Guide
  • $93.38 USD
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
代理店からの注文
