LINミニ・システムベーシス・チップ

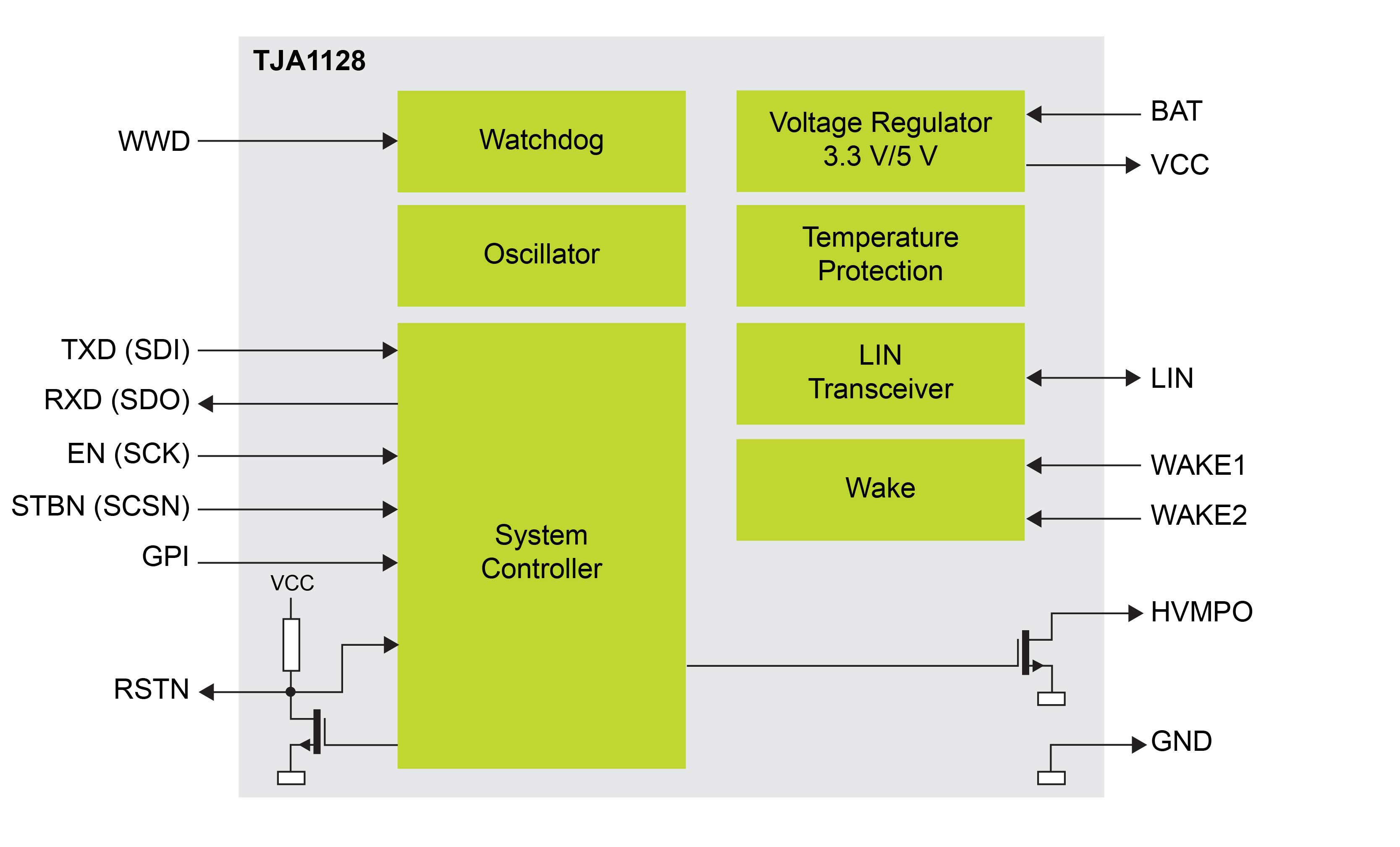

TJA1128は、LINトランシーバ、低ドロップアウト電圧レギュレータ (LDO)、ウィンドウ・ウォッチドッグ、2つのWAKE入力、1つの汎用入力 (GPI)、1つの高電圧多目的 (HVMPO) 出力を備えた、LINミニ・システムベーシス・チップ (SBC) です。
この電圧レギュレータは最大85 mAを供給し、出力電圧が3.3 Vのモデルと5.0 Vのモデルがあります。TJA1128は、バスおよびローカル・ウェイクアップ機能を備え、超低電流スタンバイ・モードおよびスリープ・モードで動作させることができます。
製品詳細
特長
一般的な機能
- バッテリー動作電圧範囲：(3.3 V) 5.0 V～28 V
- 超低消費電流のスリープ・モードおよびスタンバイ・モード
- スリープ・モード（電圧レギュレータ・オフ）：標準14 μA
- スタンバイ・モード（電圧レギュレータ・オン）：標準22 μA
- ピンLIN経由のリモート・ウェイクアップ機能
- WAKE1およびWAKE2のピンによるローカル・ウェイクアップ
- 設定可能なレベル・センシティブ・ウェイクアップ検出
- ピンによる同期バイアス制御を備えた、周期的にサンプリングされるウェイクアップ検出オプション
- HVMPO
- ウェイクアップ・ソース認識
- 構成可能な高電圧多目的出力 (HVMPO)
- 周期的ウェイクアップ用バイアス制御出力
- リンプ・ホーム出力
- バッテリー・モニタリング回路のバイアス制御出力
- 汎用入力 (GPI) 制御の出力
- 過熱、ウォッチドッグ・サービス失敗、VCC不足電圧、RSTNのグランドへの短絡時のリンプ・ホーム機能
- 過熱防止シャットダウン
- パワーオン・リセットの長さが可変の双方向リセット・ピン
LINトランシーバ / 適合規格
- ISO 17987-4:2016 (12 V LIN) 準拠
- LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A準拠
- SAE J2602-1準拠
- K-line互換
- 最大20 kBdのボーレート
- 高ボーレート（20 kBd以上）をサポートする高速LINスロープ搭載LIN高速モード
- LINフォロワ用途に対応する終端抵抗を内蔵
- TXDドミナント・タイムアウト機能
車載アプリケーション向けに設計
- AEC-Q100に準拠
- 43 Vまでのロード・ダンプ・パルス保護
- ヒューマン・ボディ・モデル (HBM) に準じた、LINバス・ピンの±8 kVの静電気放電 (ESD) 保護
- IEC 61000-4-2に準拠した、BAT、WAKE1、WAKE2の各ピンで±6 kV、LINピンで±8 kVのESD保護
- 車載環境における過渡電圧から保護された (ISO 7637) バス端子とバッテリー・ピン
- LINバス・ピンのバッテリーとグランドへの短絡防止
パッケージ

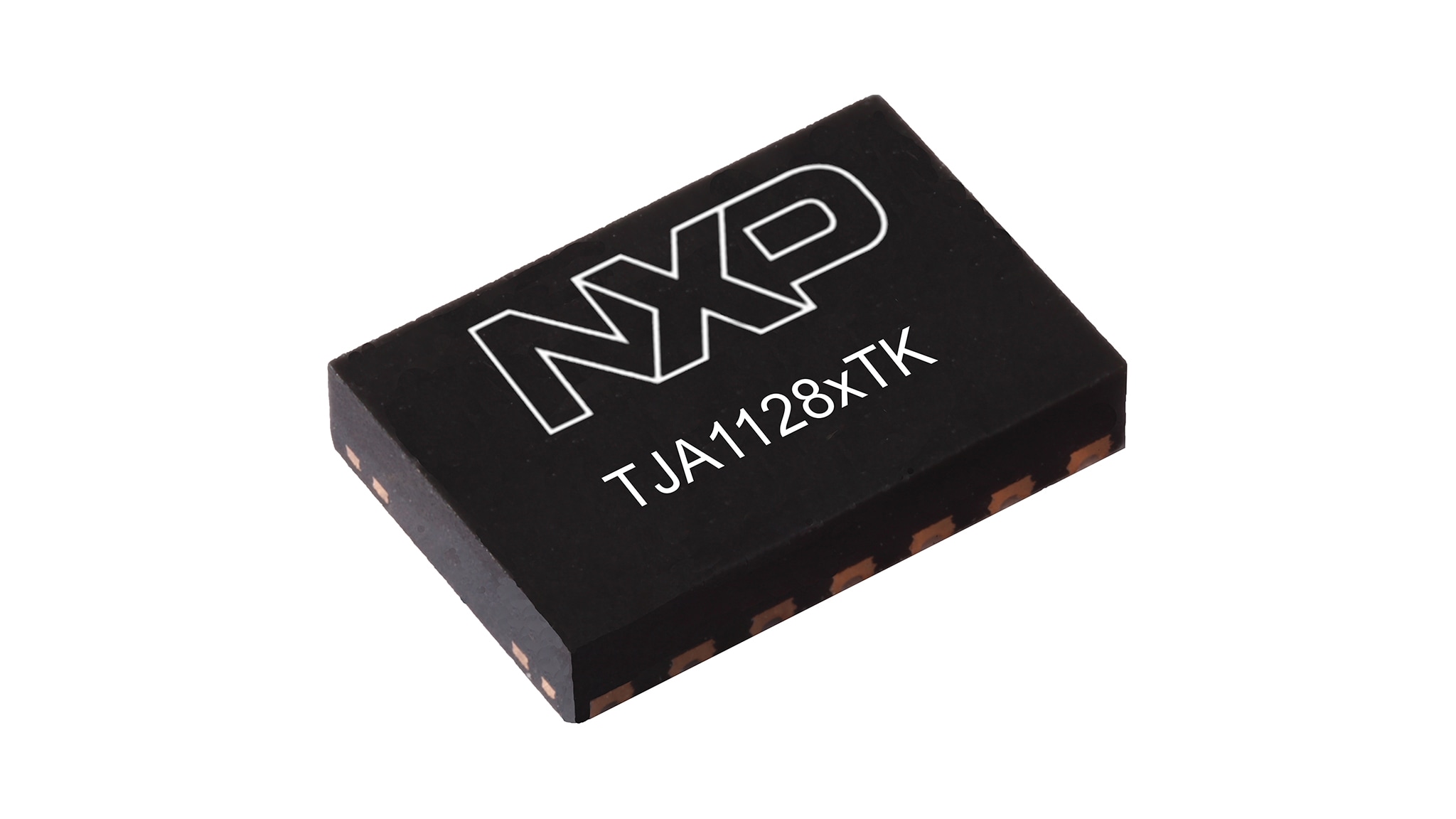

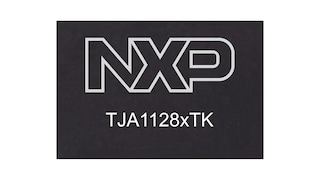

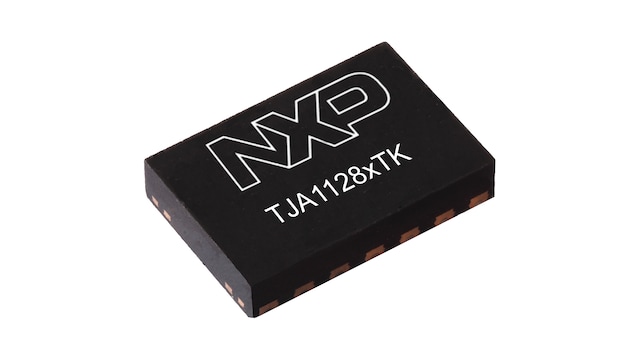

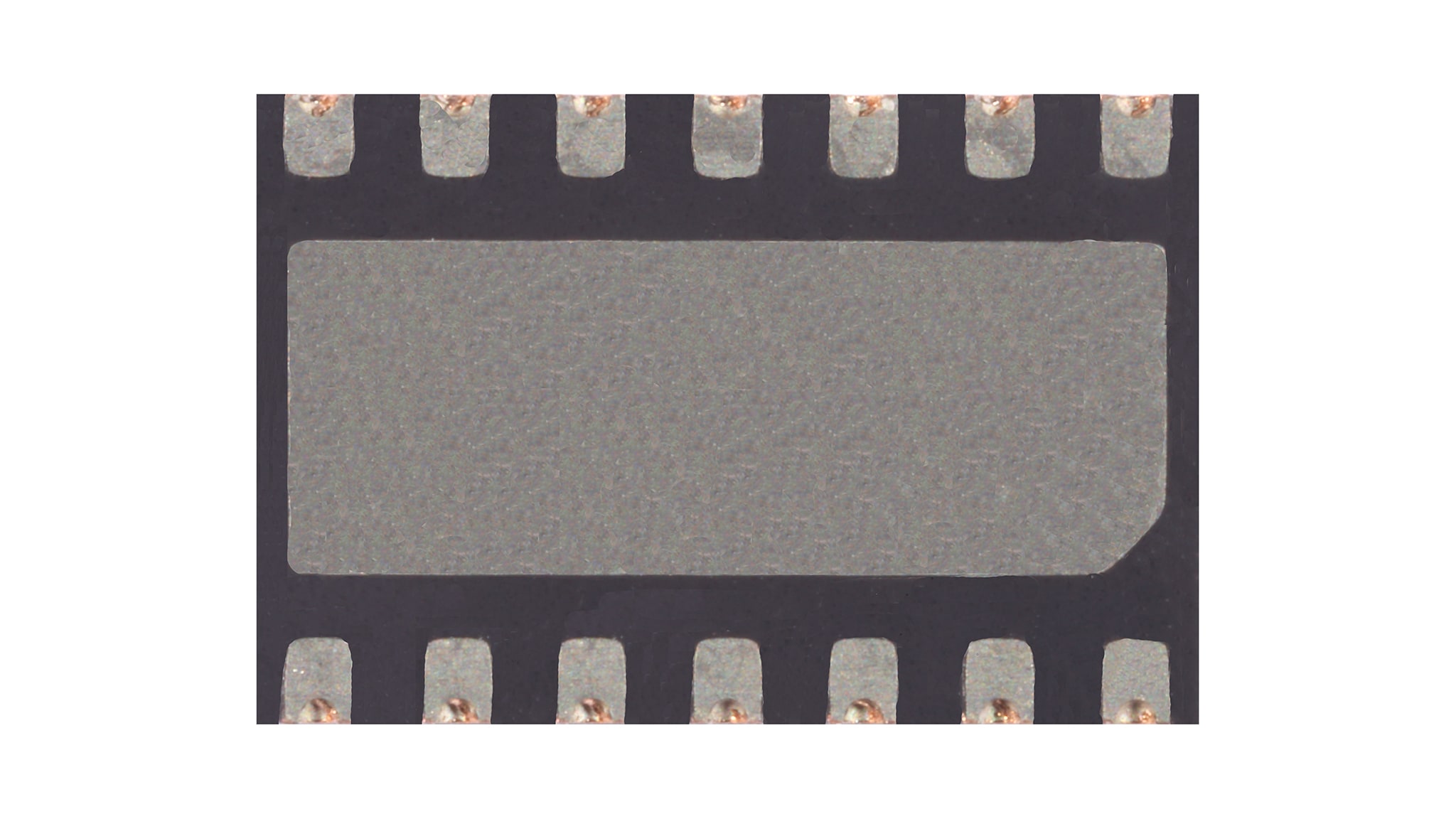

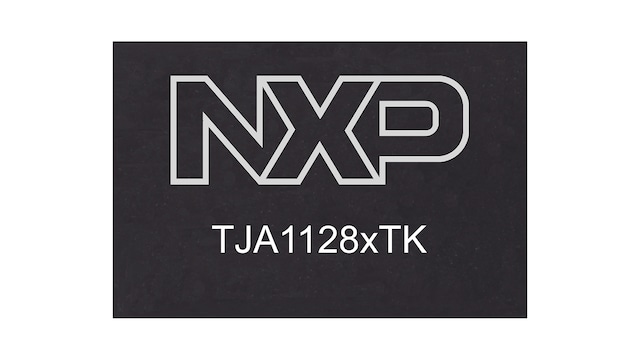

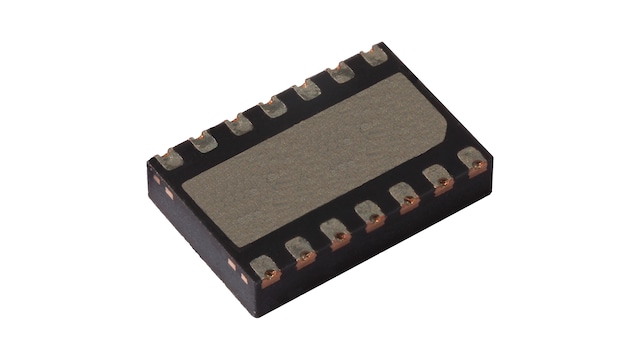

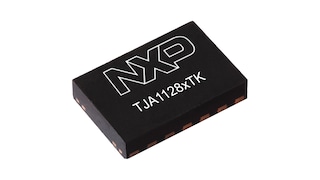

- 自動光学検査 (AOI) 機能と低い熱抵抗をサポートするリードレスHVSON14パッケージ (3.0 mm x 4.5 mm)
TJA1128 LIN Mini SBCファミリの概要（バリエーション）
TJA1128 LINミニSBCファミリは、下記の表に示すように8つのバリエーションで構成されています。
|
ファミリ・メンバ1 （バリエーション） |
機能とオプション |
|||||||
|
基本機能 |
オプション機能 |
|||||||
|
LINトランシーバ 2 |
LDO |
GPI |
HVMPO2 |
Wake #1 2 |
Wake #2 2 |
ウォッチドッグ 2 |
||
|
5V0 |
3V3 |
|||||||
|
TJA1128A |
|
85 mA |
- |
|
|
|
- |
- |
|
TJA1128B |
|
- |
85 mA |
|
|
|
- |
- |
|
TJA1128C |
|
85 mA |
- |
|
|
|
|
- |
|
TJA1128D |
|
- |
85 mA |
|
|
|
|
- |
|
TJA1128E |
|
85 mA |
- |
|
|
|
- |
|
|
TJA1128F |
|
- |
85 mA |
|
|
|
- |
|
|
TJA1128G |
|
85 mA |
- |
|
|
|
|
|
|
TJA1128H |
|
- |
85 mA |
|
|
|
|
|
1. すべてのバリエーションで、自動光学検査 (A.O.I.) をサポートする（リードレス）HVSON14パッケージを採用
2. 最終工程のデバイス構成で構成可能
