- ColdFire Microcontrollers
- MCF52235 Evaluation Board

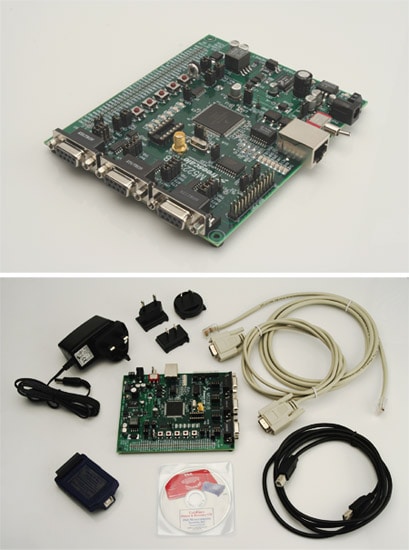

MCF52235 Evaluation Board
The M52235EVB evaluation board provides an excellent vehicle for high-performance embedded design of the NXP® MCF5223x family of ColdFire® MPUs.
This cost-efficient evaluation kit offers an array of complementary software, including a fully licensed special edition of the CodeWarrior® Development Studio for ColdFire Architectures for development of applications up to 128 KB code size, as well as a host of low-cost and professional tools from leading third-party tool vendors, including a ColdFire TCP/IP stack by InterNiche.
See the MCF5223X family product pages for more information on how to evaluate each MCU using the M52235EVB.
製品詳細
対応製品
プロセッサ＆マイクロコントローラ
ColdFire® V2 MCUs
- MCF5223X: Integrated ColdFire® V2 Ethernet Microcontrollers
Features
Memory devices
- 256 KB flash internal to the MCF52235 device
User interface
- Ethernet port 10/100 Mb/s with on-chip PHY
- Abort/IRQ7 logic switch (debounced)
- PLL clocking options - oscillator, crystal or SMA for external clocking signals
- 3 - UART interfaces (auxiliary RS-232 serial port)and standard DB9 connections.
- Supports Zigbee-ready RF daughter card.
- Breakout connector for serial interfaces (including I2C, QSPI, GPIO, and ADC)
- LEDs for power-up indication, general purpose I/O, and timer output signals
- Power over Ethernet
- Potentiometer and light sensor dedicated to the ADC
- CAN transceiver interface>
- BDM/JTAG interface
- Software
- Resident firmware package that provides a self-contained programming and operating environment (dBUG)
- Evaluation software from leading third-party tool vendors
- InterNiche TCP/IP Stack
Software
- Resident firmware package that provides a self-contained programming and operating environment (dBUG)
- Evaluation software from leading third-party tool vendors
- InterNiche TCP/IP Stack
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
1-5 の 6 ドキュメント
-
ファクト・シート
MCF5223x Family - Fact Sheet
-
ファクト・シート
MCF5223x Family Specification Sheet
設計・リソース
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
3 ソフトウェア・ファイル
-
アプリケーション例 ソフトウェア
Firmware and Labs Directory Structure
-
BSPとデバイスドライバ
ColdFire TCP/IP Lite Stack
-
ソフトウェア開発リソース
ColdFire Flash Programmer (Cfflasher)
