TJA1100 Automotive Ethernet 100BASE-T1 PHY Evaluation Board

OM14500-TJA1100 アクティブ

画像にカーソルを合わせると拡大表示されます。

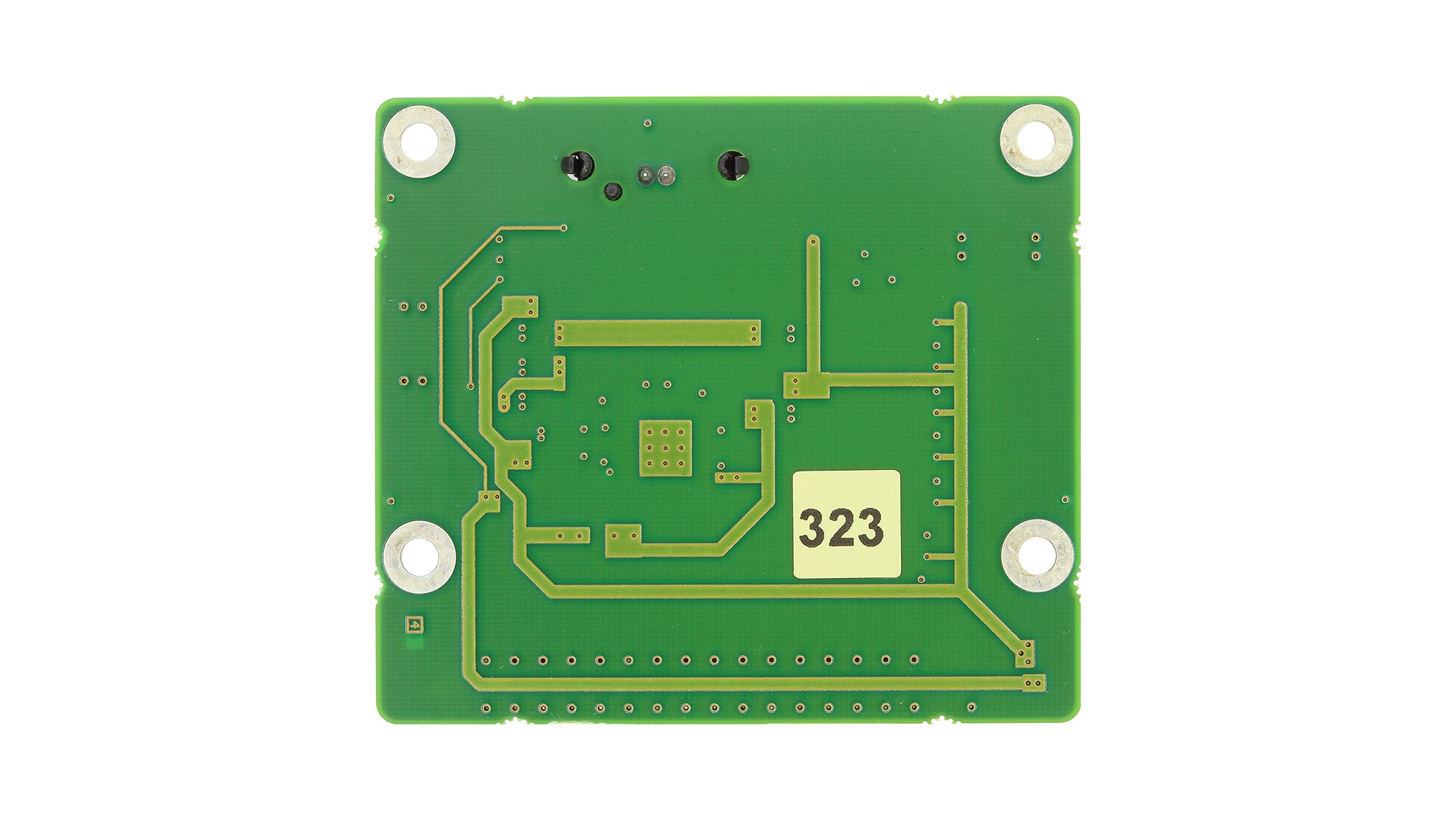

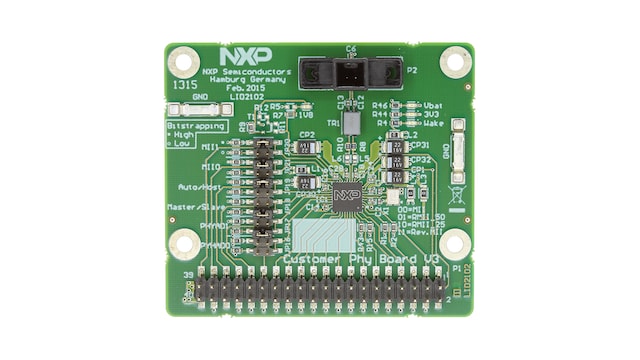

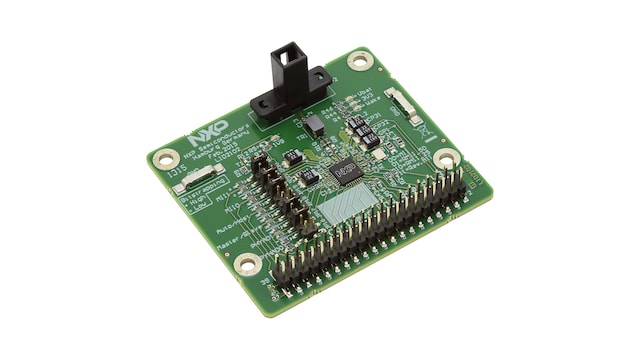

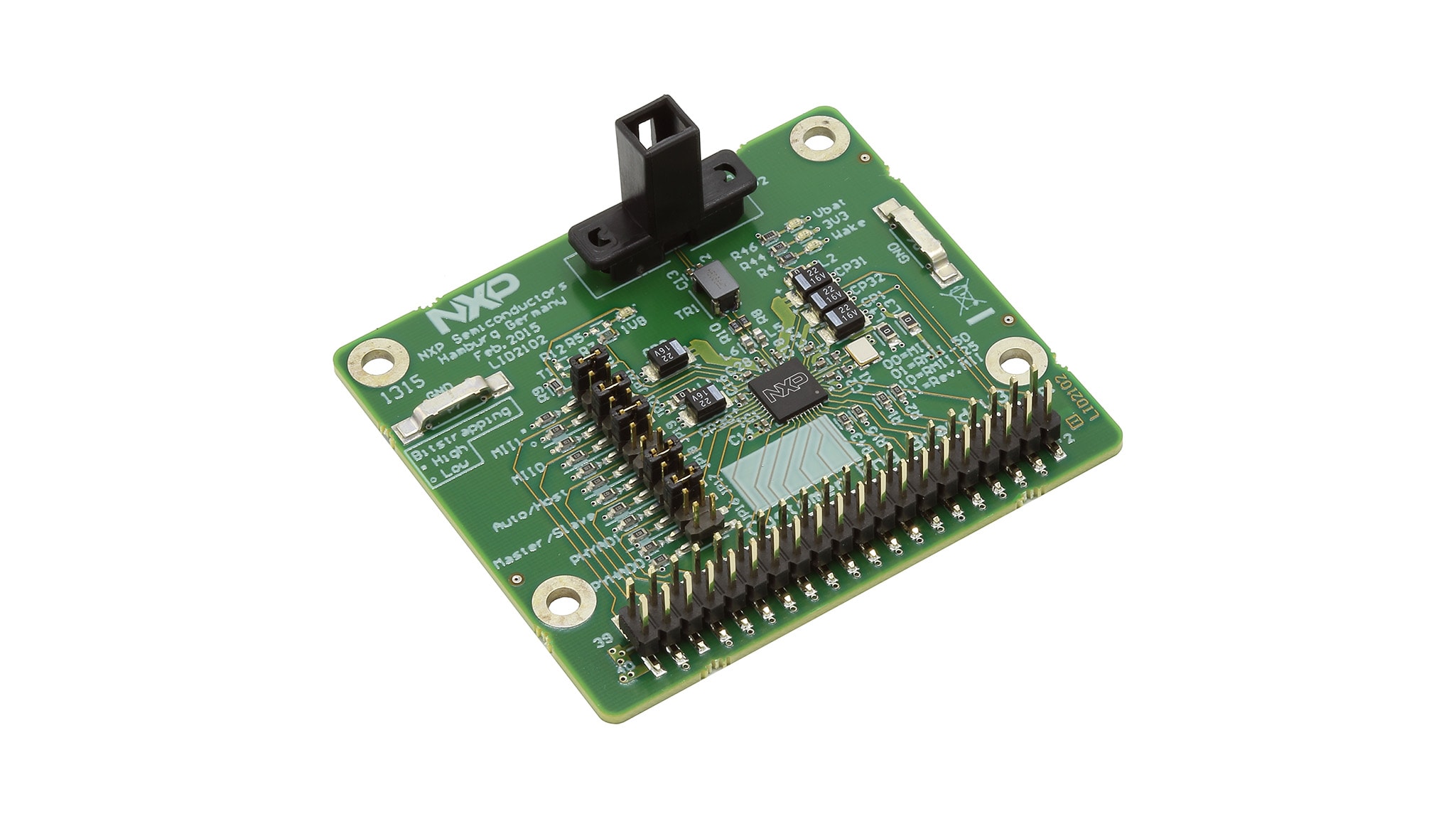

The TJA1100HN customer evaluation board is a low-cost hardware development tool which supports the functional evaluation of the TJA1100HN 100BASE-T1 PHY transceiver.

The board provides straight access to the MDI and MII interfaces of the chip. The 40-pins standard header allows for quick connection to the host controller. Simple screw connectors adapt flexibly an (unshielded) twisted pair of wires. Jumper settings take care of the chip configuration during startup.

対応製品

インターフェース

車載用イーサネットPHY

  • TJA1100: TJA1100、IEEE 100BASE-T1準拠、車載用イーサネットPHYトランシーバ

Features

General Specifications

  • A quick evaluation of TJA1100 and 100BASE-T1 connectivity at ECU prototyping stage
  • Simple chip configuration
  • Config pin strapping by jumper settings
  • Screw connector avoids complicated cable assembly
  • Chip status report via onboard LEDs

Connectivity

  • 40-pin standard header (2,54 mm pitch) to Host Controller MII

購入オプション

OM14500-Image

クリックして展開

  • OM14500
    アクティブ

  • 100BASE-T1 PHY Evaluation Board.

  • Kit Contains:

    • TJA1100 100BASE-T1 PHY evaluation board
    • 1X TJA1100HN customer evaluation board
    • 1X unshielded twisted pair cable (automotive grade)
購入オプション
