TJA1101 Automotive Ethernet 100BASE-T1 PHY Evaluation Board

OM14500-TJA1101 アクティブ

画像にカーソルを合わせると拡大表示されます。

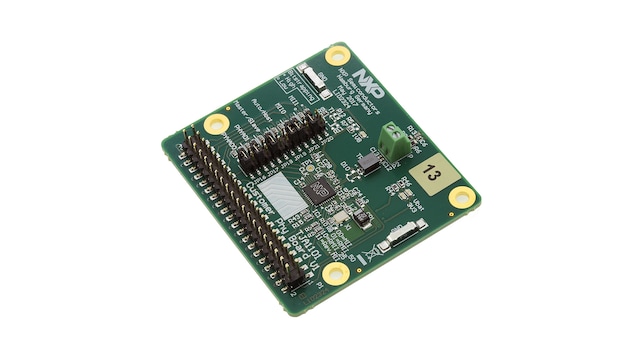

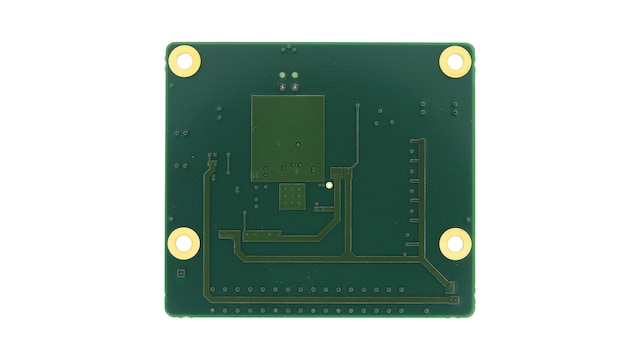

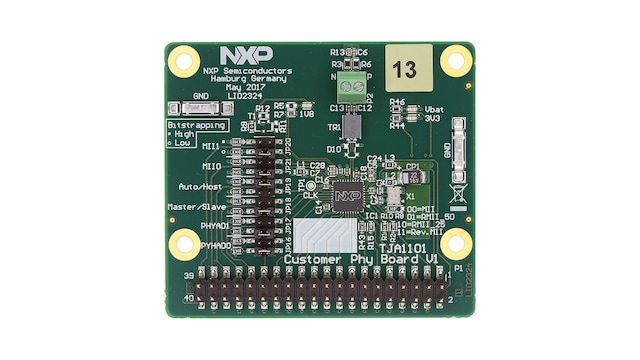

The OM14500/TJA1101 evaluation board is a low-cost hardware development tool which supports the functional evaluation of the 100BASE-T1 PHY transceiver TJA1101.

The breadboard provides straight access to the MDI and MII interfaces of the chip. The 40-pins standard header allows for quick connection to the host controller. Simple screw connectors adapt flexibly an (unshielded) twisted pair of wires. Jumper settings are taking care of the chip configuration during startup.

To put the device e.g. in repeater mode, use jumper settings to configure for internal MII loopback.

対応製品

インターフェース

車載用イーサネットPHY

  • TJA1101: TJA1101B、IEEE 100BASE-T1準拠、車載用イーサネットPHYトランシーバ

Features

General Specifications

  • Quick functional evaluation of TJA1101
  • Simple chip configuration
  • Config pin strapping jumper settings
  • 40-pin standard header (2.54 mm pitch) to Host Controller MII

Connectivity

  • 100BASE-T1 connectivity at ECU prototyping stage

Components

  • Twisted-pair cable provided in the box
  • Screw connector for simple cable assembly
  • Chip status report via onboard LEDs

購入オプション

OM14500-Image

クリックして展開

  • OM14500
    アクティブ

  • 100BASE-T1 PHY Evaluation Board.

  • Kit Contains:

    • TJA1101 100BASE-T1 PHY Evaluation Board
    • 1x TJA1101 Customer Evaluation Board
    • 1x Unshielded Twisted Pair (UTP) Cable (automotive grade)
