MC33774を搭載したCAN (FD) 対応のHVBMS集中型セル・モニタリング・ユニット (CMU)

RD33774CNC3EVB アクティブ

画像にカーソルを合わせると拡大表示されます。

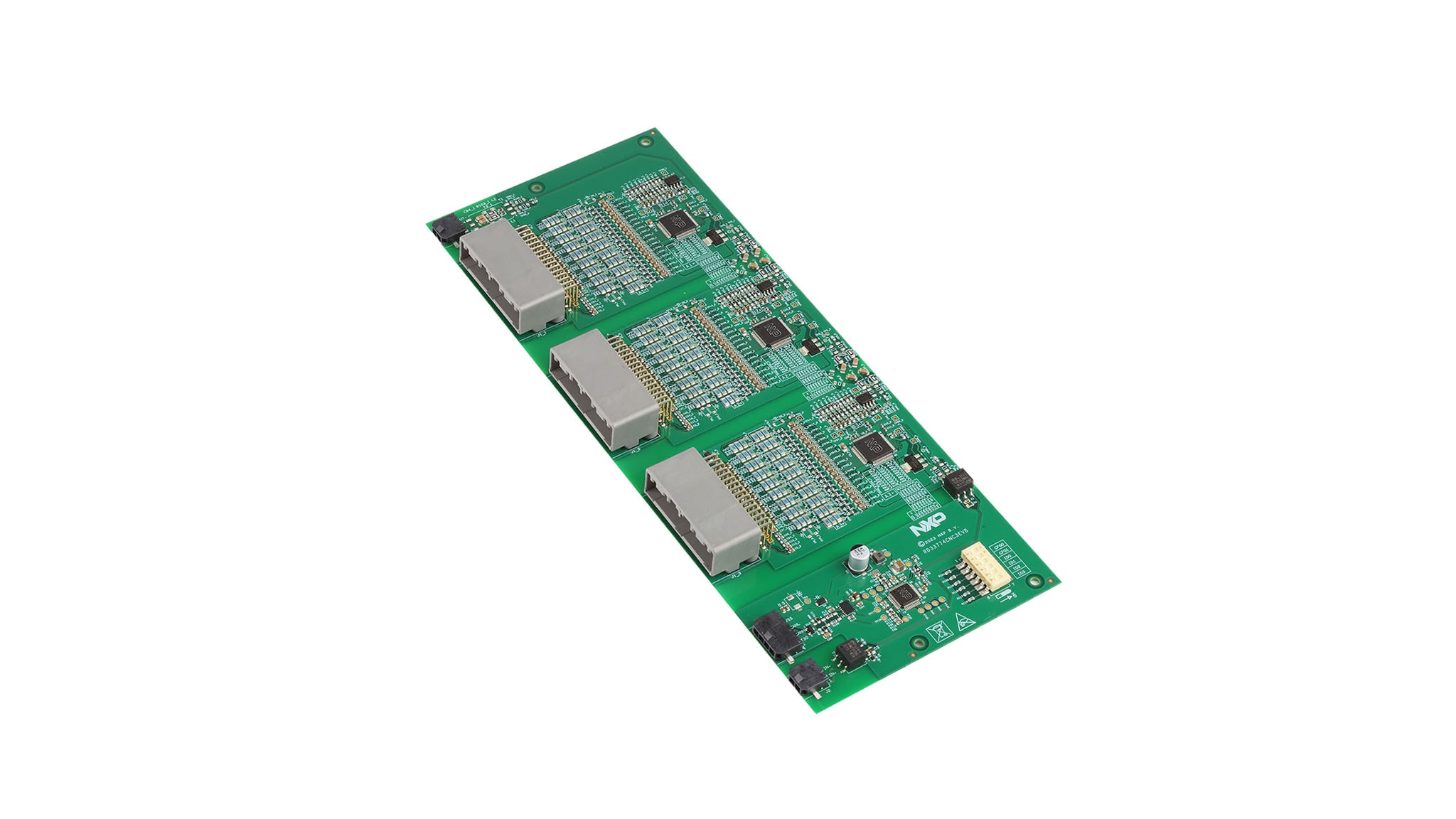

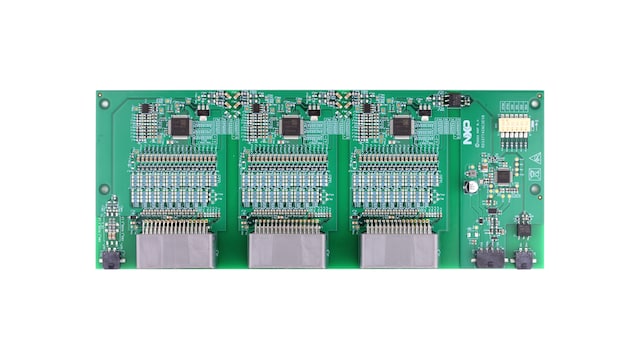

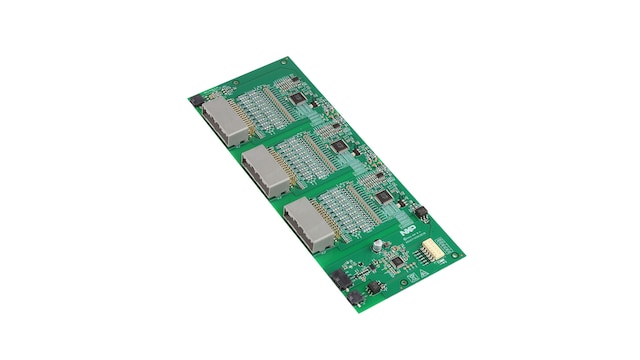

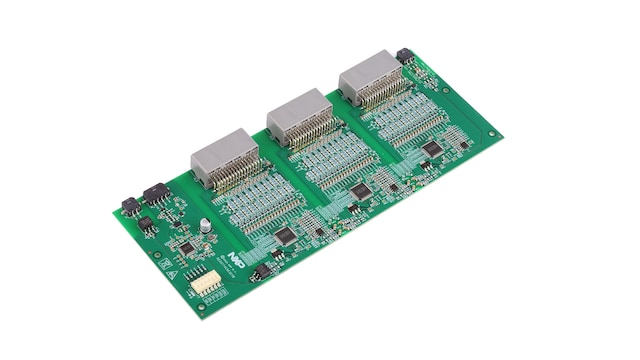

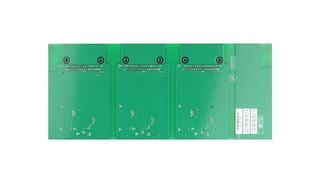

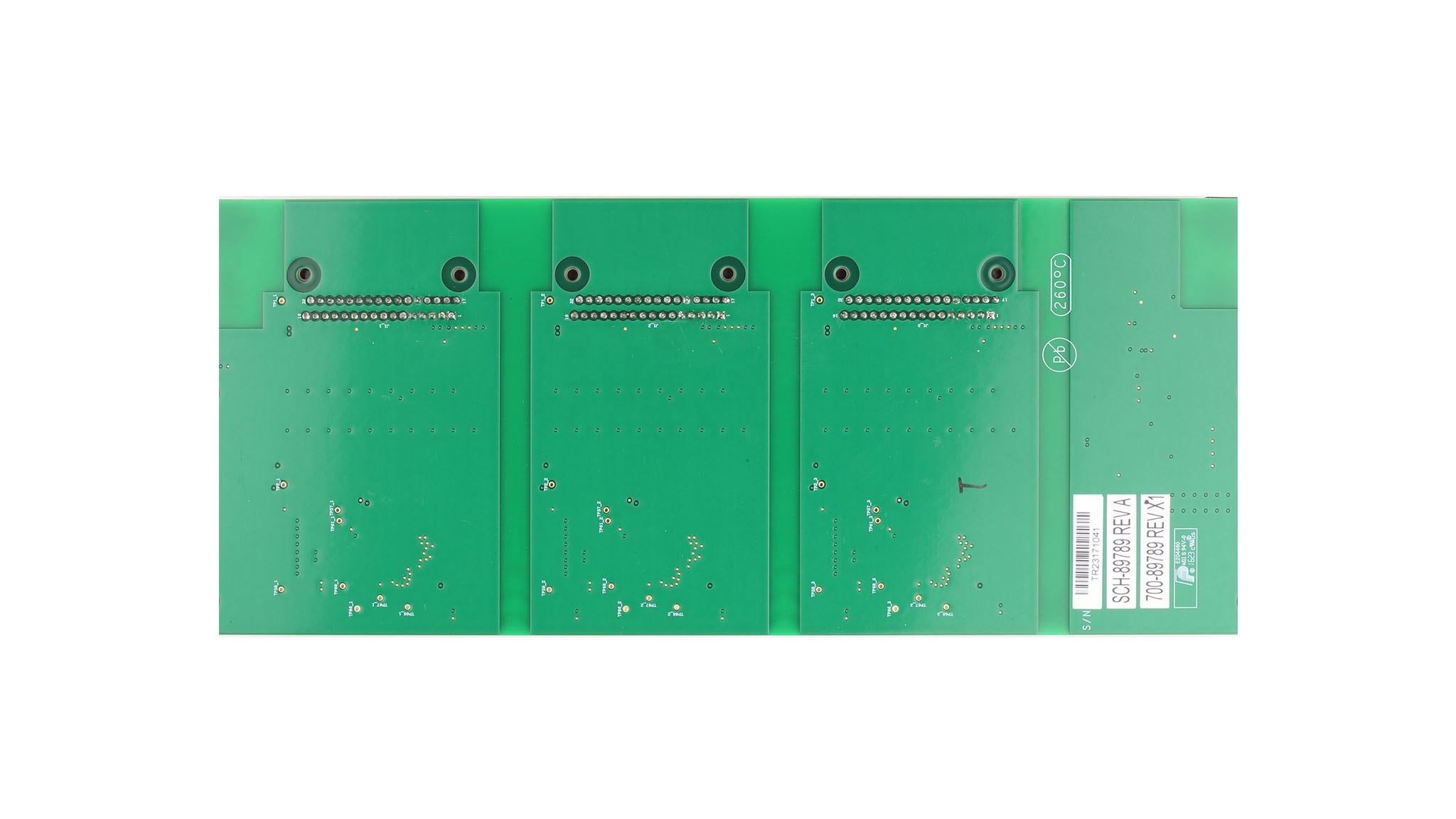

RD33774CNC3EVBは、CAN (FD) 通信を使用する集中型セル・モニタリング・ユニット (CMU) のリファレンス・デザインです。高電圧バッテリー・マネジメント・システム (HVBMS) のラピッド・プロトタイピングに最適です。このボードは、デイジー・チェーン構成の3個のMC33774アナログ・フロント・エンド (AFE) を搭載しています。

対応製品

パワーマネージメント

バッテリー・セルコントローラ

  • MC33774: 18チャネルのリチウムイオン・バッテリー・セル・コントローラIC、ASIL D対応

特長

電圧測定

  • 最大54セルに対応する3つのMC33774バッテリー・セル・コントローラ (BCC)、デイジー・チェーン構成にCMUを追加して拡張可能
  • 平均化と高度なフィルタリングにより、高精度なセル電圧測定チャネルを製品寿命全体にわたって保証

温度測定

  • 8つのアナログ入力（温度センサを含む）またはGPIO（BCCごとに高度なフィルタリングを搭載）

セル・バランシング

  • 最大300 mA（デフォルト設定は100 mA）の温度制御セル・バランシング機能を内蔵

通信

  • CAN FD通信
  • 最大5 Mbit/sの高速CAN FDトランシーバ

コスト削減

  • オンボードとオフボードの容量性絶縁を使用して最適化されたBOM

購入オプション

RD33774CNC3EVB-Image

クリックして展開

  • RD33774CNC3EVB
    アクティブ

  • HVBMS Hardware Reference Design Using CAN FD.

  • キットの内容：

    • RD33774CNC3EVBボード x 1
    • 電源ケーブル x 3
    • CANおよび電源ケーブル x 1
    • ETPLケーブル x 1
  • $454.32 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 9
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
