MC33772Cを搭載したHVBMSバッテリ・ジャンクション・ボックス (BJB)（CAN FDを使用）

RD772BJBCANFDEVB アクティブ

画像にカーソルを合わせると拡大表示されます。

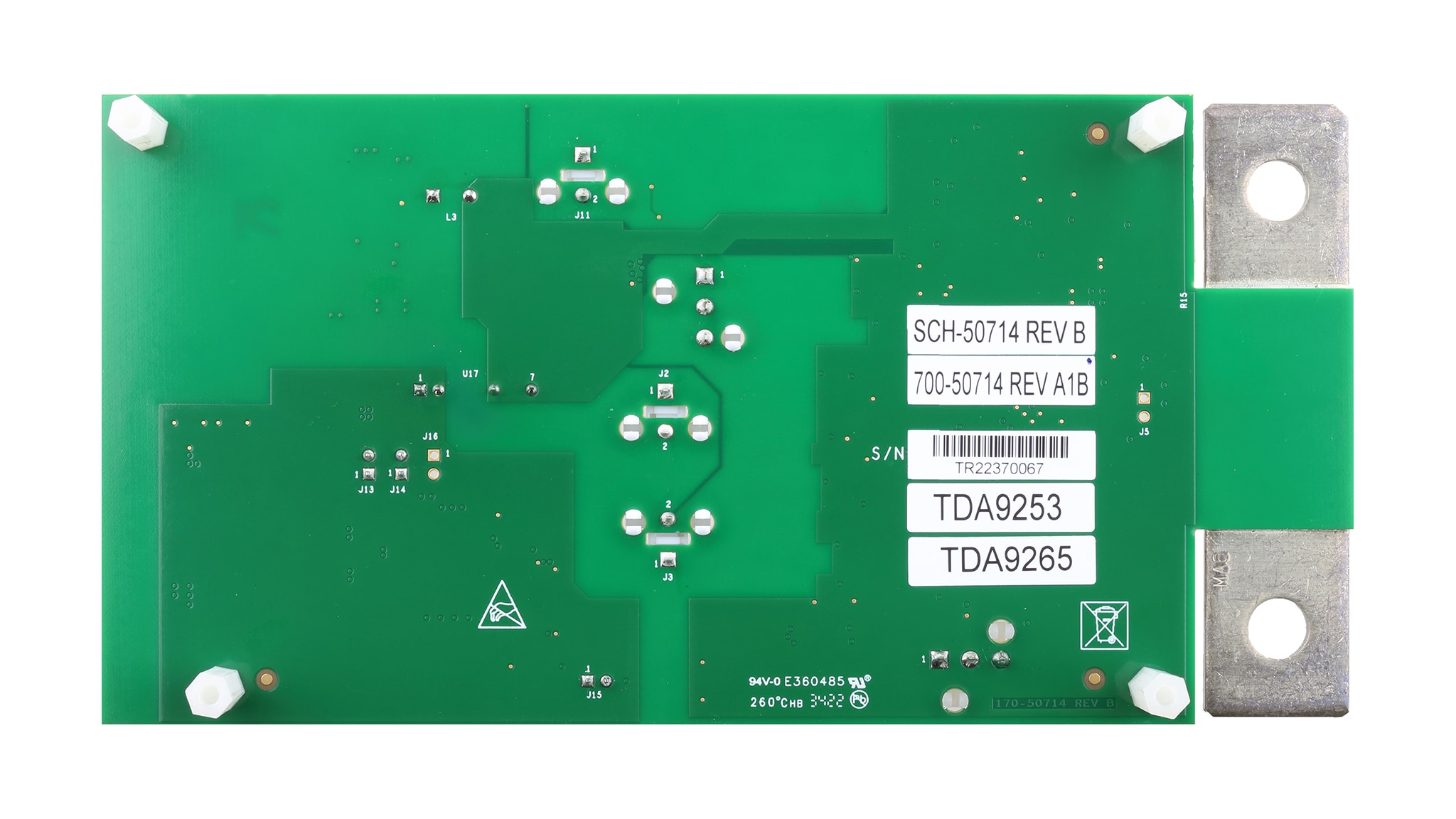

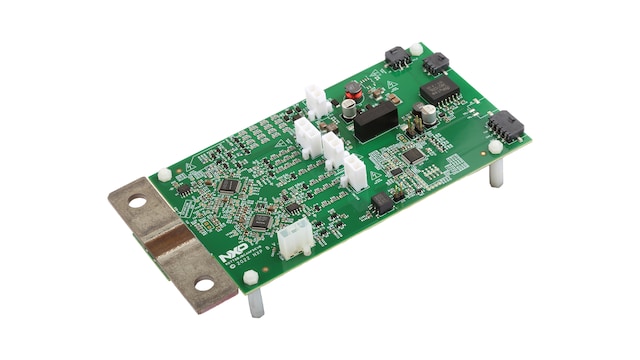

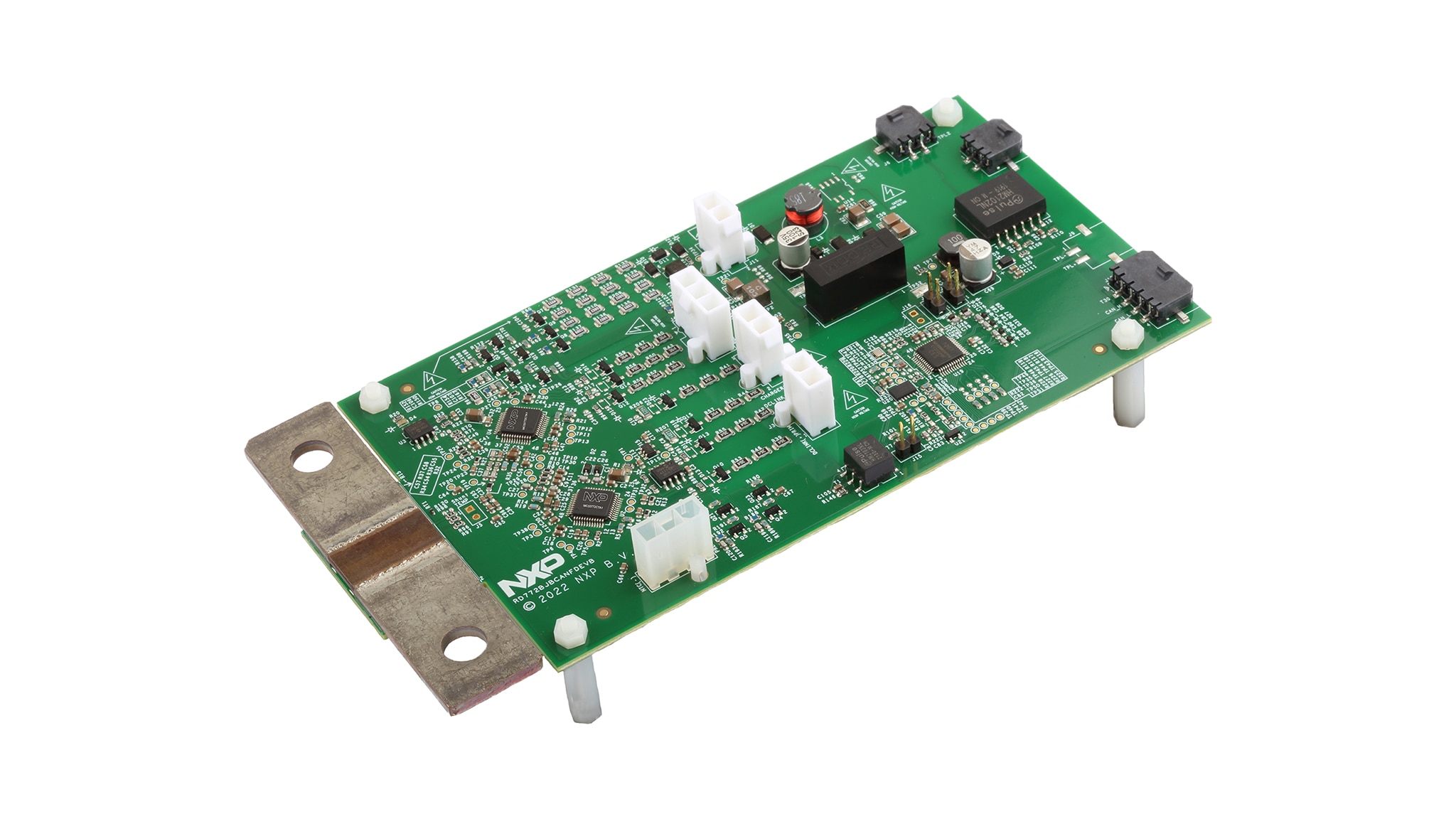

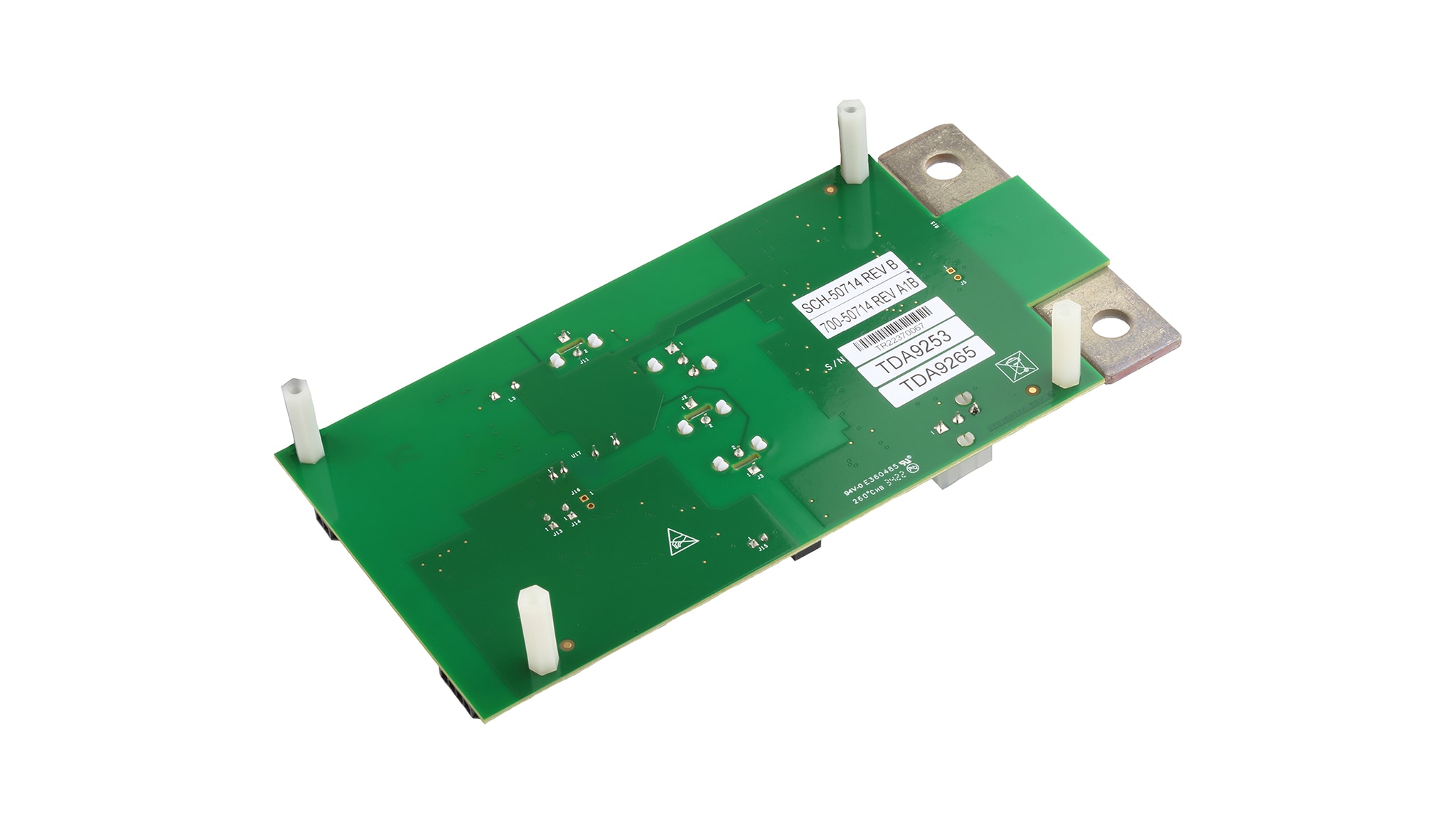

RD772BJBCANFDEVBは、CAN FD通信機能を備えたバッテリ・ジャンクション・ボックス (BJB) のリファレンス・デザインです。これは、高電圧バッテリー・マネジメント・システム (HVBMS) のハードウェアとソフトウェアの迅速なプロトタイプ作成を目的としています。このボードは高電圧および大電流の冗長測定用に2個のMC33772Cバッテリー・センサを内蔵し、絶縁測定を行います。

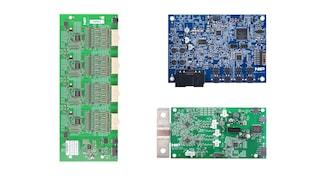

このボードは、CAN-FDを使用する HWRD-HVBMSCC バンドルに含まれています。

ブロック図

MC33772Cを搭載したHVBMSバッテリ・ジャンクション・ボックス（CAN FDを使用）– RD772BJBCANFDEVB

RD772BJBCANFDEVB Block Diagram
図を取得する PDF

対応製品

パワーマネージメント

バッテリー・セルコントローラ

  • MC33772C: 6チャネルのリチウムイオン・バッテリー・セル・コントローラIC

特長

高電圧測定

  • 7種類の高精度高電圧測定

バッテリ電流測定

  • 最大+/-1500 Aの電流を完全に冗長測定（シャント搭載済み、適応可能）
  • 0.5%測定誤差（ICレベルのみ）

温度測定

  • 電流測定補償のためのシャント温度測定
  • プリチャージ抵抗温度測定

絶縁測定

  • 高電圧領域と低電圧領域の間の絶縁抵抗測定

通信機能

  • CAN FD通信
  • 最大5 Mbit/sの高速CAN FDトランシーバ

購入オプション

RD772BJBCANFDEVB-Image

クリックして展開

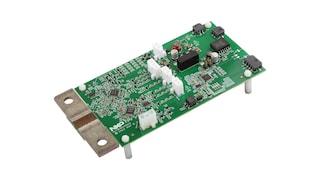

  • RD772BJBCANFDEVB
    アクティブ

  • HVBMS Battery Junction Box (BJB).

  • キットの同梱物：

    • RD772BJBCANFDEVBボード x 1
    • CAN FDおよび電源 x 1
    • 高電圧測定ケーブル x 3
    • サーマル・センサ・ケーブル x 1
  • $510.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 10
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
BATT-TPLCABLE20-Image

クリックして展開

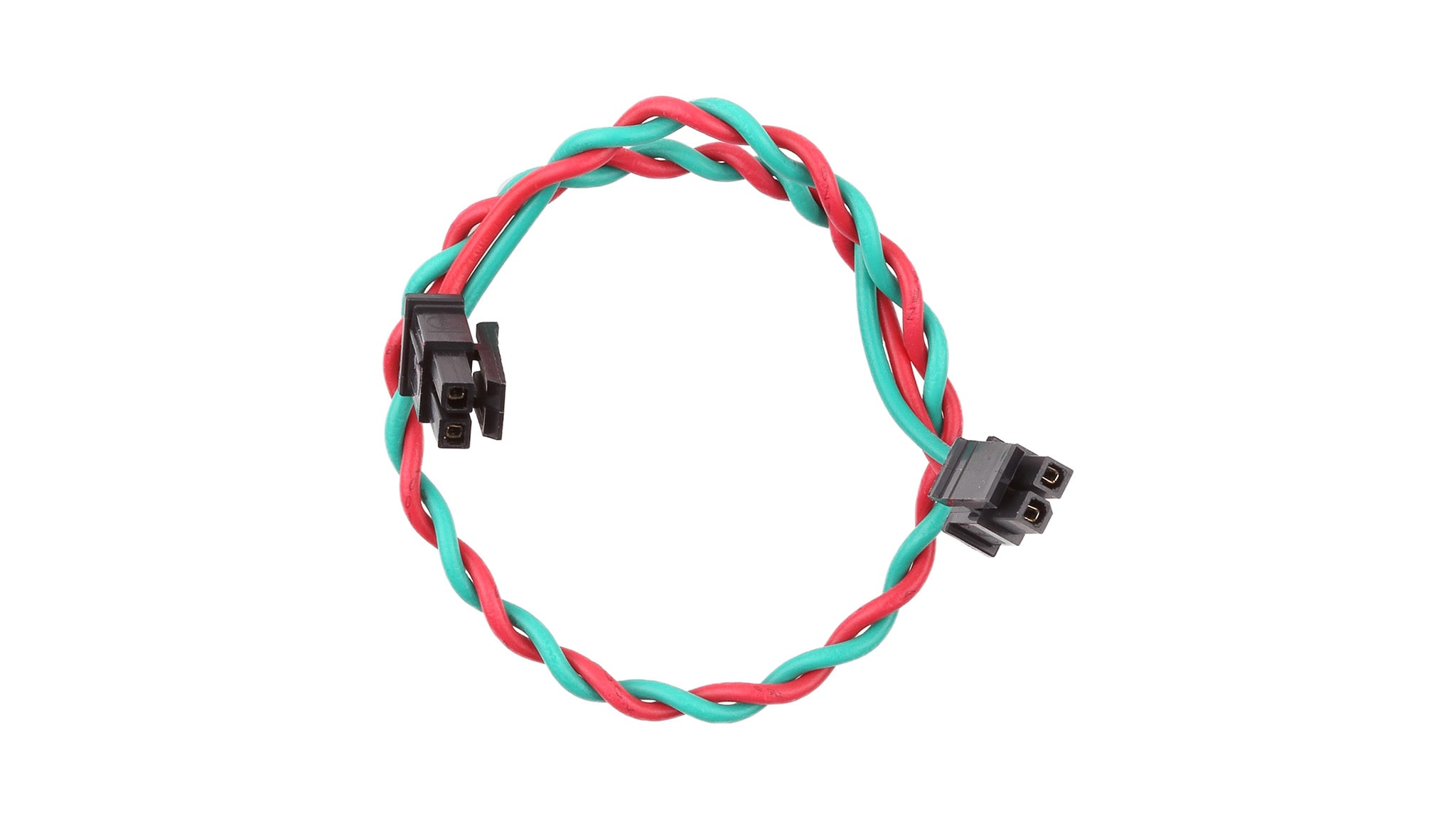

  • BATT-TPLCABLE20
    アクティブ

  • Electrical transport protocol link (ETPL), two-wire, twisted, 20 cm-long cable.

  • $14.38 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 18
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
BATT-TPLCABLE50-Image

クリックして展開

  • BATT-TPLCABLE50
    アクティブ

  • Electrical transport protocol link (ETPL), two-wire, twisted, 50 cm-long cable.

  • $14.38 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 16
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
