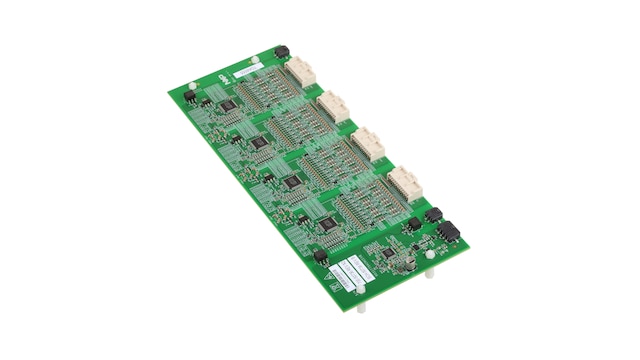

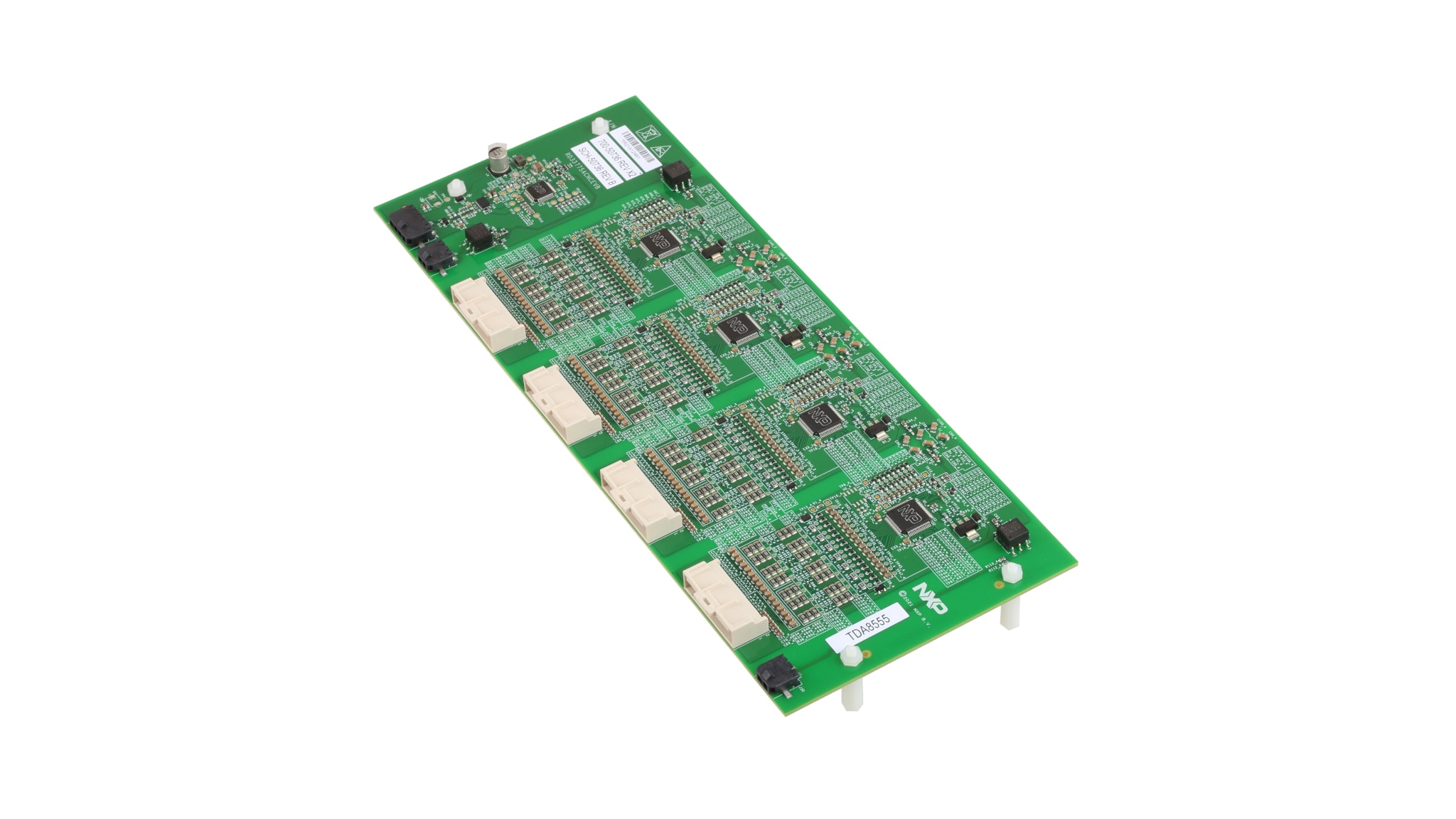

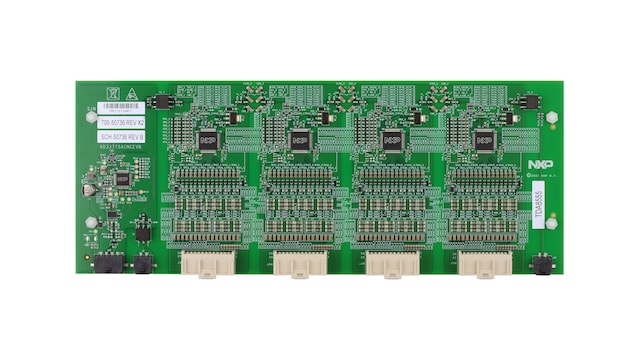

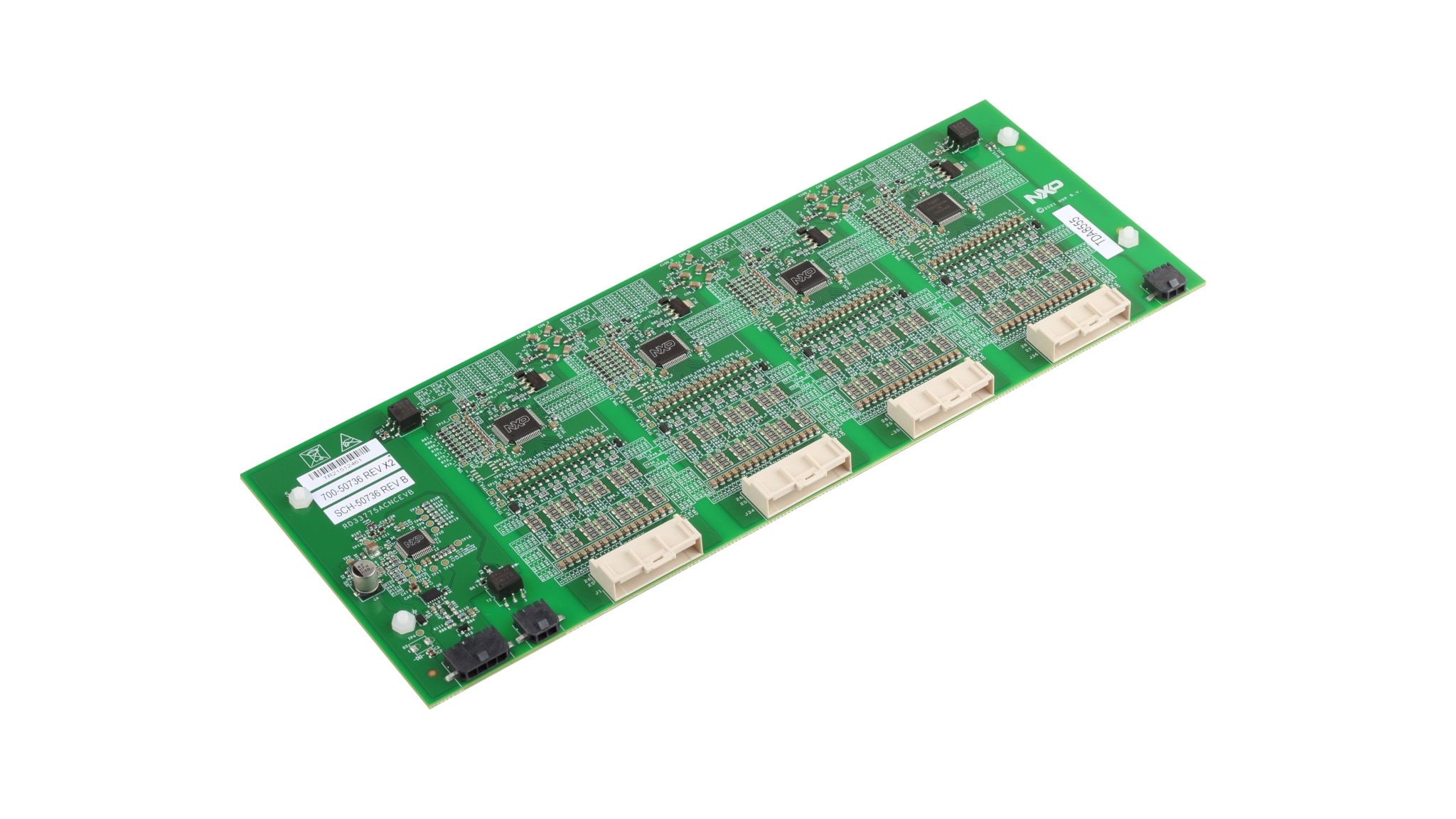

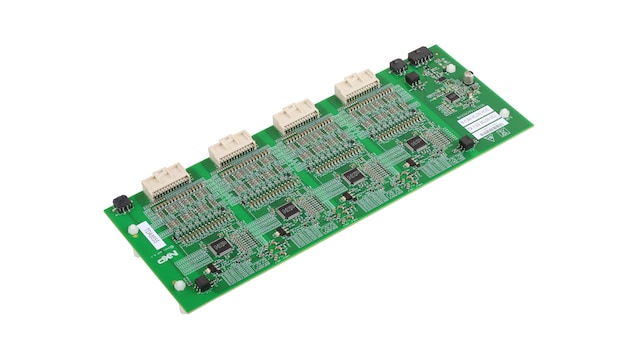

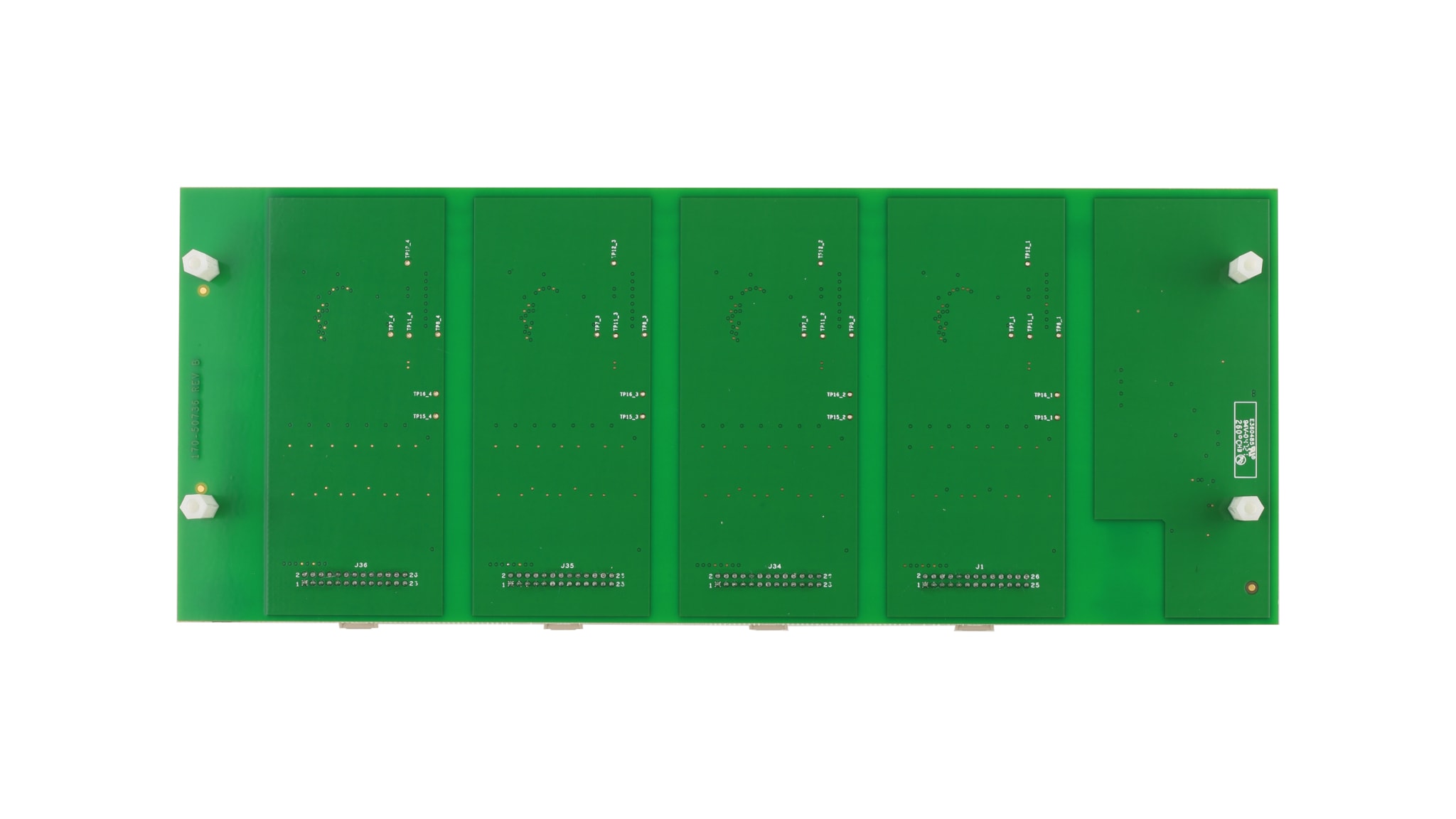

MC33775Aを搭載したCAN FD対応のHVBMS集中型セル・モニタリング・ユニット (CMU)

RD33775ACNCEVB アクティブ

画像にカーソルを合わせると拡大表示されます。

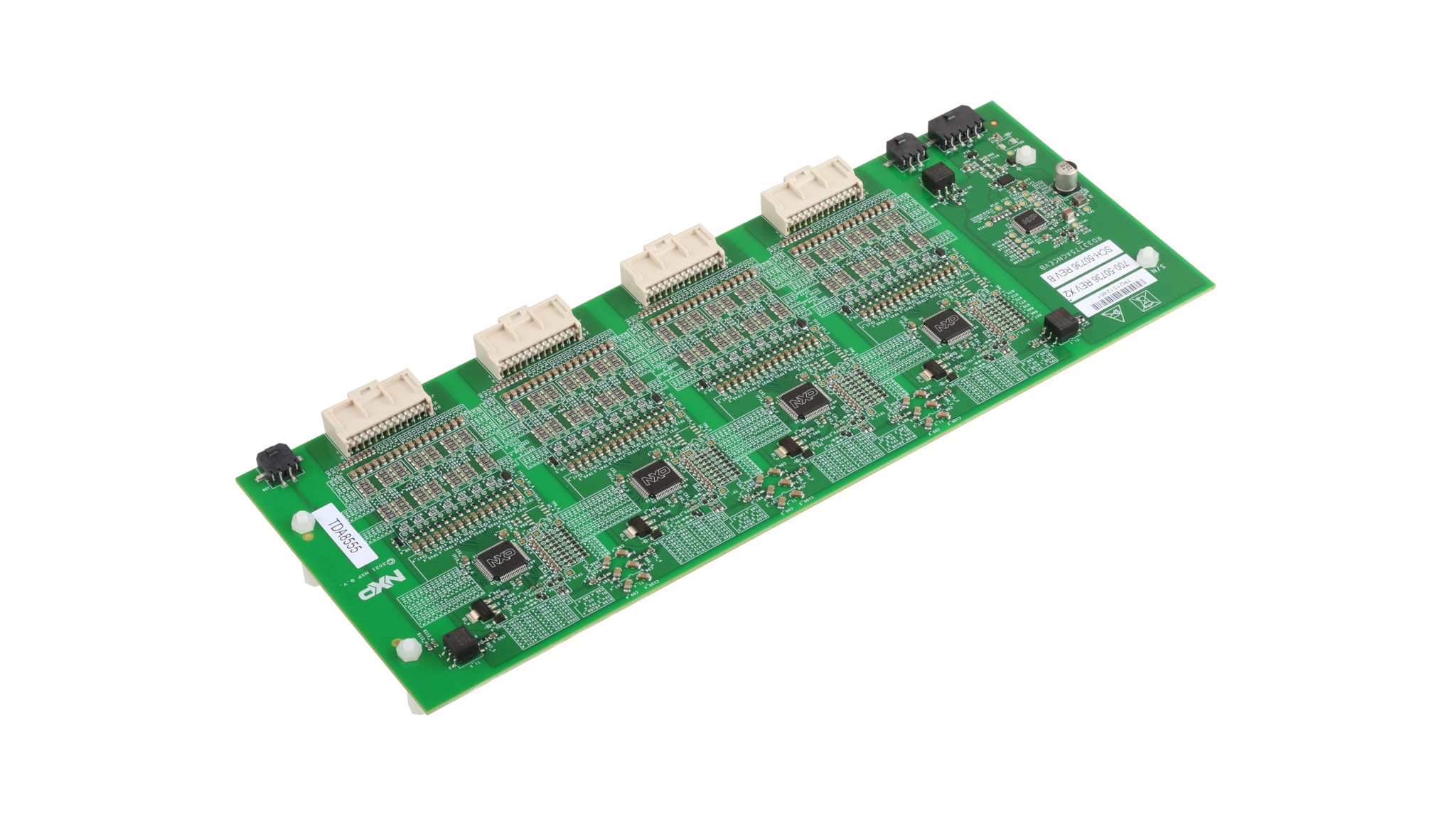

RD33775ACNCEVBは、NXP HVBMSリファレンス・デザインの一部である集中型セル・モニタリング・ユニット (CMU) のリファレンス・デザインです。このボードは、4つの最新世代のMC33775Aバッテリー・セル・コントローラと、ボードとのCAN FD通信を可能にするMC33665A通信ゲートウェイを備えています。このボードは最大56セルを監視し、ラピッド・プロトタイピングに最適です。

対応製品

パワーマネージメント

バッテリー通信用IC

  • MC33665A: 汎用BMS通信TPLトランシーバおよびCAN FDゲートウェイ

バッテリー・セルコントローラ

  • MC33775: 14チャネルのリチウムイオン・バッテリー・セル・コントローラIC、ASIL D対応

インターフェース

CAN with Flexible Data Rate

  • TJA144x: Automotive CAN FD Transceiver Family

特長

電圧測定

  • 最大56セルに対応する4個のMC33775Aバッテリー・セルコントローラ (BCC)、デイジー・チェーン構成にCMUを追加して拡張可能
  • 平均化と高度なフィルタリングによる高精度なセル電圧測定チャネル

温度測定

  • BCCごとに高度なフィルタリングを備えた温度センサ入力

セル・バランシング

  • 最大300 mAのセル・バランシングを内蔵

通信

  • CAN FD通信
  • 最大5 Mbit/sの高速CAN FDトランシーバ

購入オプション

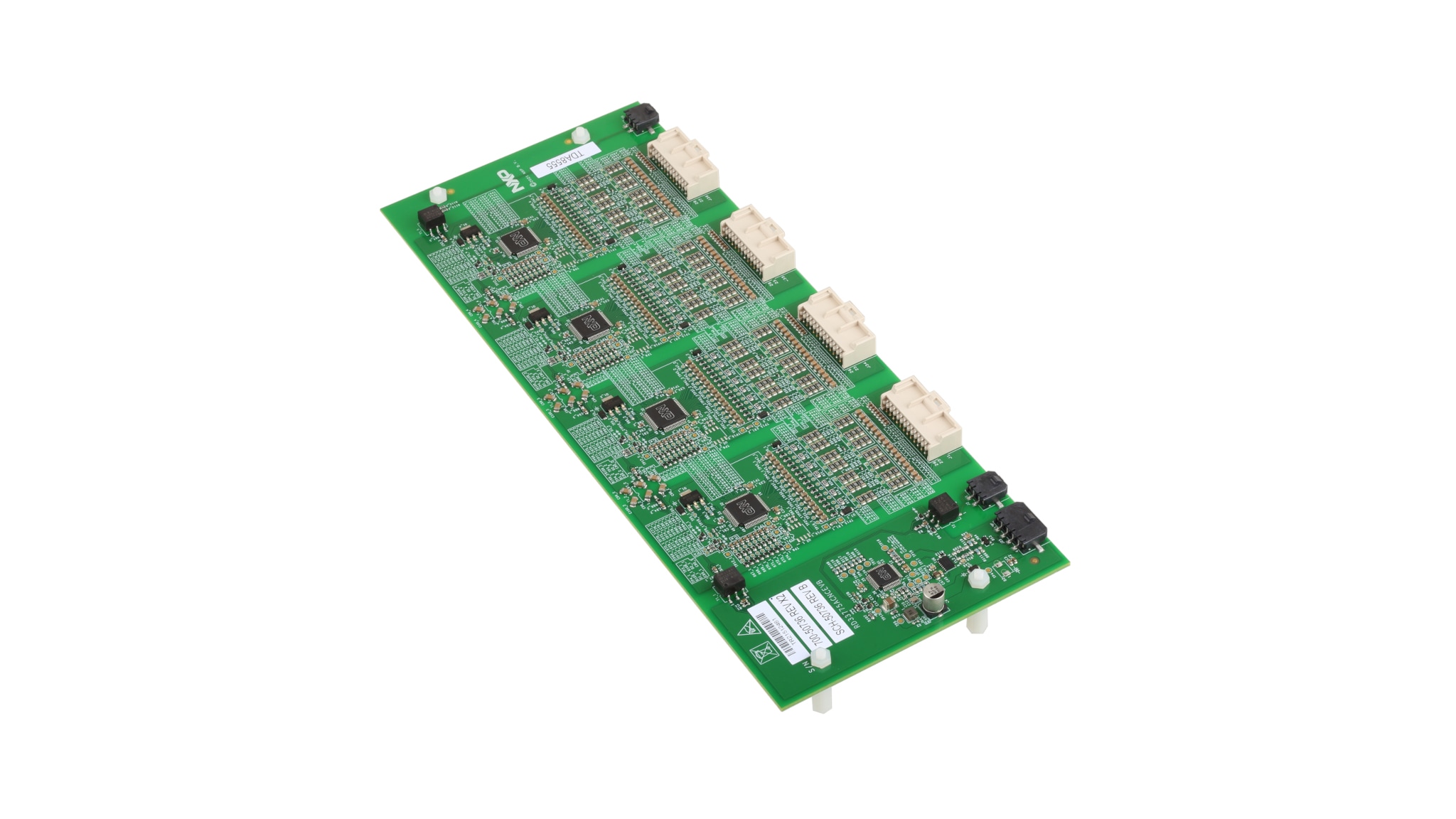

RD33775ACNCEVB-Image

クリックして展開

  • RD33775ACNCEVB
    アクティブ

  • HVBMS Centralized Cell Monitoring Unit Using CAN FD with MC33775A (CMU).

  • キットの内容：

    • RD33775ACNCEVB、MC33665AへのCAN FD、MC33775Aへのトランスポート・プロトコル・リンク (TPL)
    • TPLデイジー・チェーン・ケーブル x 1
    • 電源およびCANインターフェース・ケーブル x 1
    • セル・インターフェース・ケーブル x 4
    • クイック・スタート・ガイド
  • $450.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 1
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
BATT-TPLCABLE20-Image

クリックして展開

  • BATT-TPLCABLE20
    アクティブ

  • Electrical transport protocol link (ETPL), two-wire, twisted, 20 cm-long cable.

  • $14.38 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 18
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
BATT-TPLCABLE50-Image

クリックして展開

  • BATT-TPLCABLE50
    アクティブ

  • Electrical transport protocol link (ETPL), two-wire, twisted, 50 cm-long cable.

  • $14.38 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 16
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
BATT-14CTCABLE25-Image

クリックして展開

  • BATT-14CTCABLE25
    アクティブ

  • Cell Terminal (CT) cable, 14 cells, 25 cm-long.

  • $34.50 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 29
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
