MC33775Aを搭載したETPL対応のHVBMS集中型セル・モニタリング・ユニット (CMU)

RD33775ACNTEVB アクティブ

画像にカーソルを合わせると拡大表示されます。

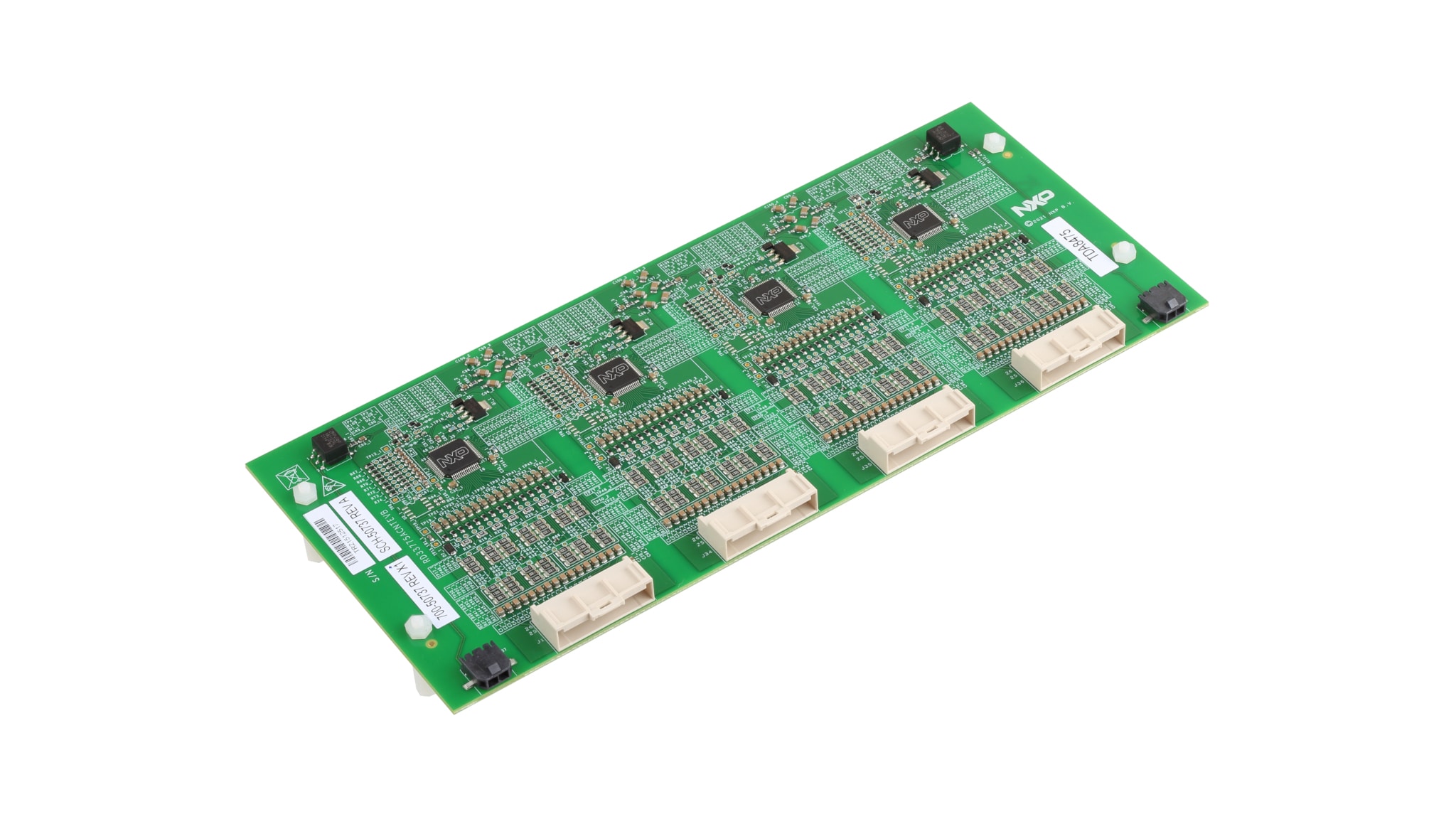

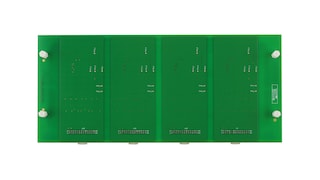

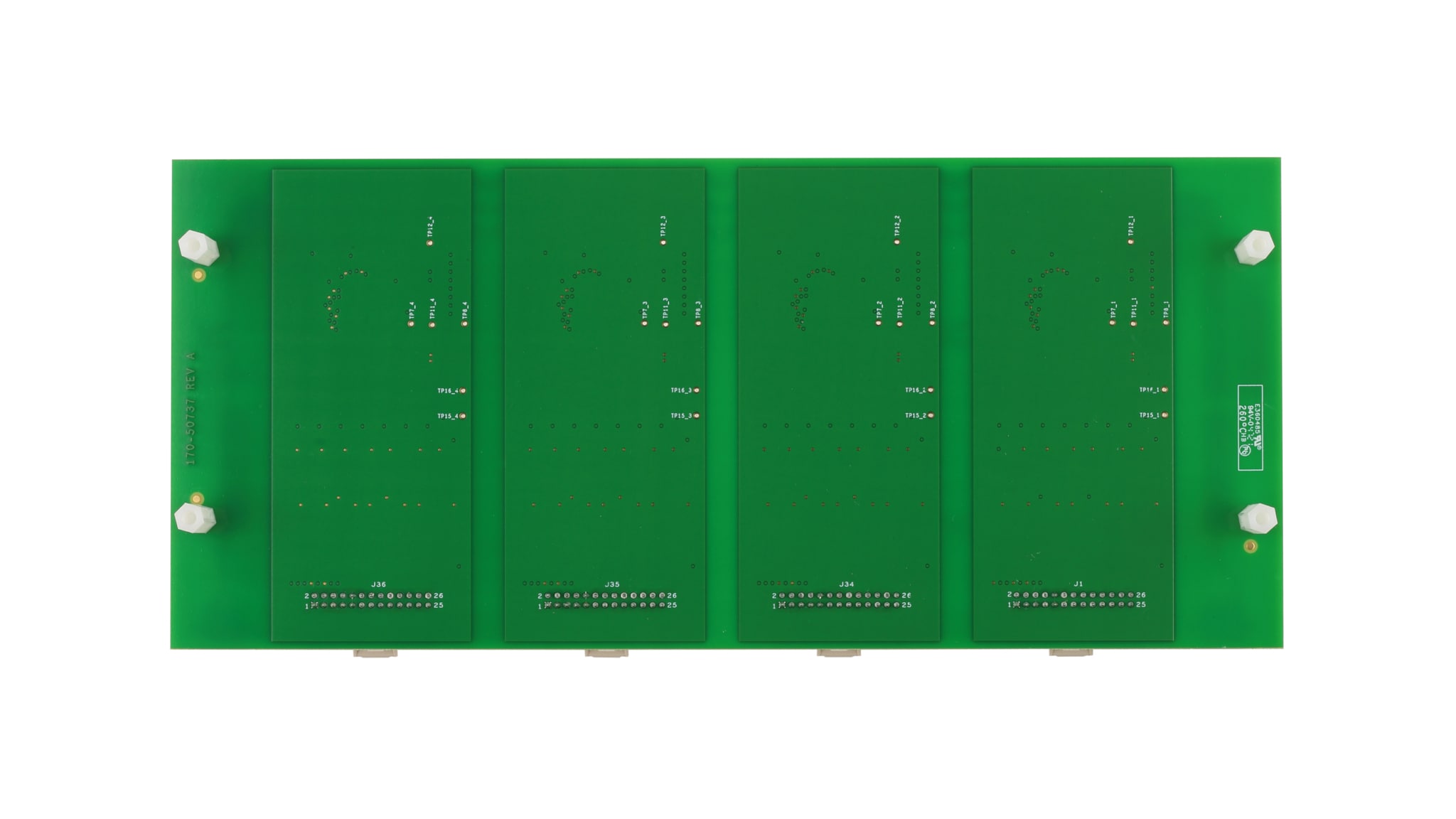

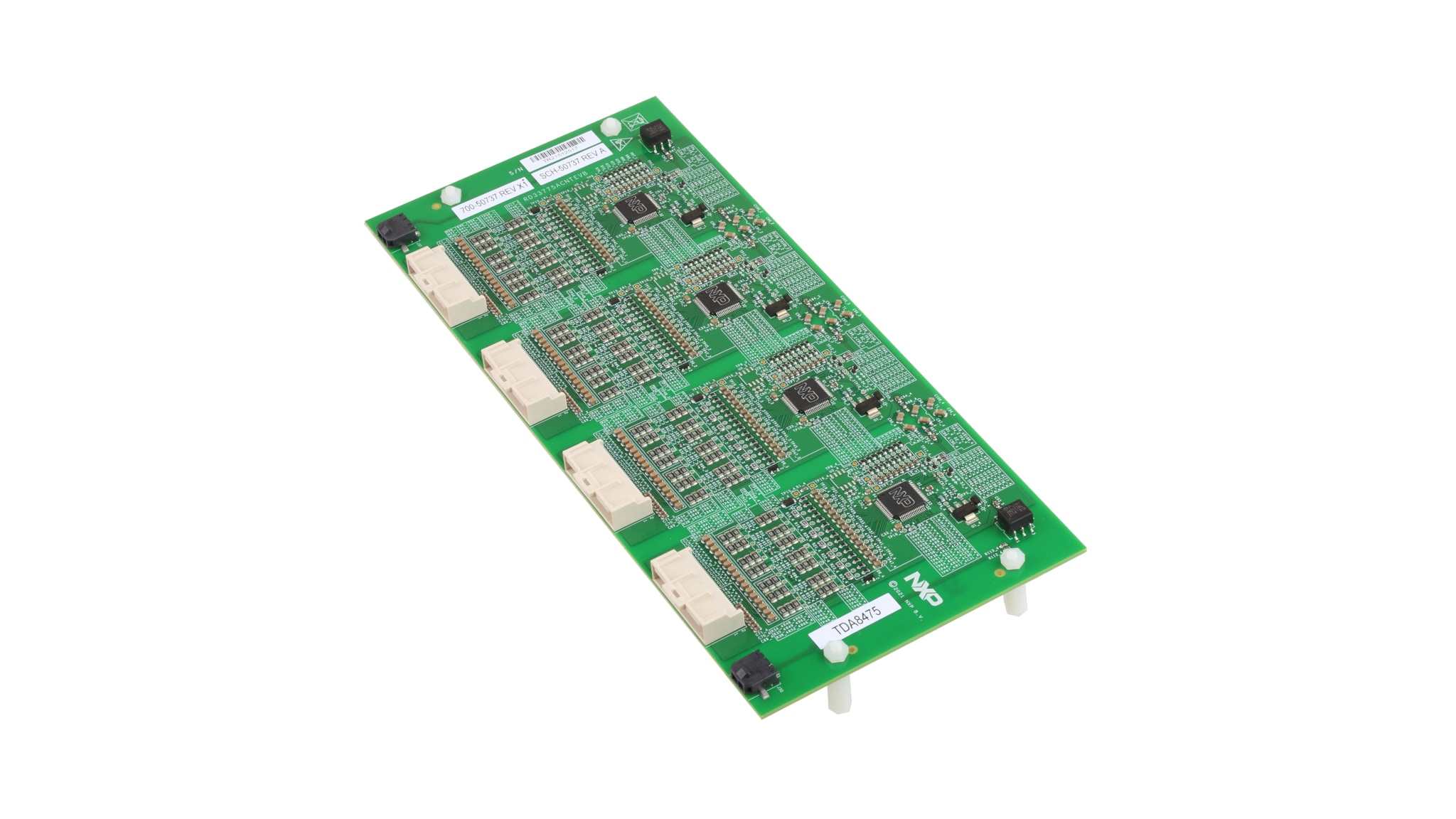

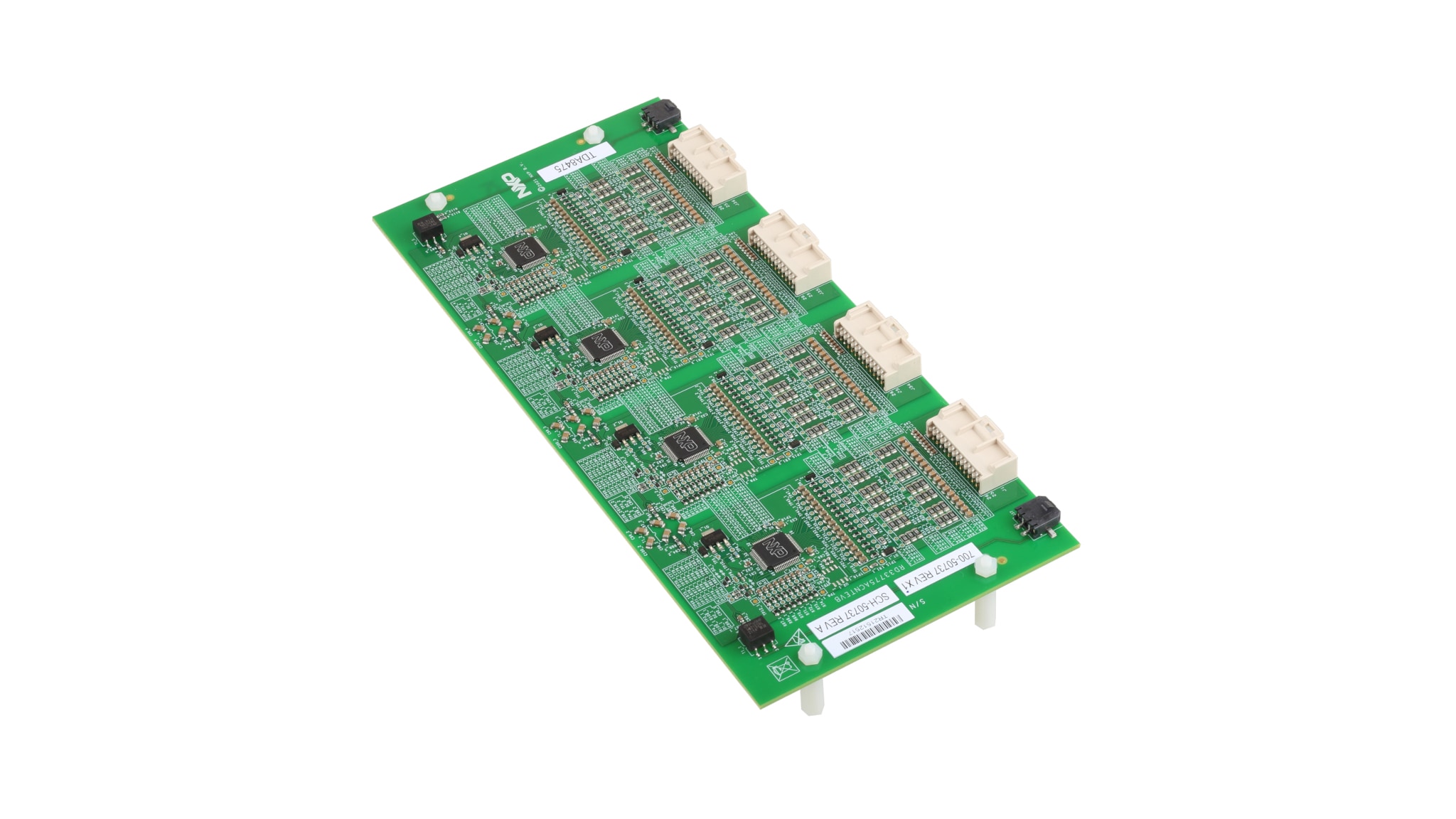

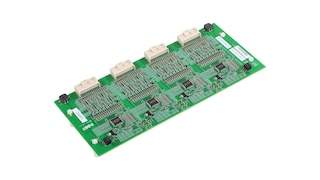

RD33775ACNTEVBは、エレクトリカル・トランスポート・プロトコル・リンク (ETPL) 通信を使用する集中型セル・モニタリング・ユニット (CMU) のリファレンス・デザインです。高電圧バッテリー・マネジメント・システム (HVBMS) のハードウェアとソフトウェアのラピッド・プロトタイピングに最適です。このボードは、デイジー・チェーン構成の4個のMC33775Aアナログ・フロント・エンド (AFE) を搭載しています。

このボードは、ETPLを使用したRD-HVBMSCTBUN HVBMSリファレンス・デザイン・バンドルの一部です。

ブロック図

MC33775Aを搭載したETPL対応のHVBMS集中型セル・モニタリング・ユニット - RD33775ACNTEVB

RD33775ACNTEVB CMU Block diagram
図を取得する PDF

対応製品

パワーマネージメント

バッテリー・セルコントローラ

  • MC33775: 14チャネルのリチウムイオン・バッテリー・セル・コントローラIC、ASIL D対応

特長

電圧測定

  • 最大56セルに対応する4個のMC33775Aバッテリー・セルコントローラ (BCC)、デイジー・チェーン構成にCMUを追加して拡張可能
  • 平均化と高度なフィルタリングにより、高精度なセル電圧測定チャネルを製品寿命全体にわたって保証

温度測定

  • 8つのアナログ入力（温度センサを含む）またはGPIO（BCCごとに高度なフィルタリングを搭載）

セル・バランシング

  • 最大300 mA（デフォルト設定は100 mA）の温度制御セル・バランシング機能を内蔵

通信

  • BJBとBMU間の絶縁エレクトリカル・トランスポート・プロトコル・リンク (ETPL) 通信

コスト削減

  • オンボードの容量性絶縁を使用して最適化されたBOM

購入オプション

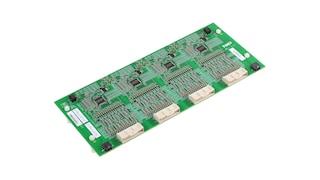

RD33775ACNTEVB-Image

クリックして展開

  • RD33775ACNTEVB
    アクティブ

  • HVBMS Centralized Cell Monitoring Unit Using ETPL with MC33775A (CMU).

  • キットの内容：

    • RD33775ACNTEVBボード x 1
    • 電源ケーブル x 4
    • ETPLケーブル x 1
  • $493.35 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 5
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
BATT-TPLCABLE20-Image

クリックして展開

  • BATT-TPLCABLE20
    アクティブ

  • Electrical transport protocol link (ETPL), two-wire, twisted, 20 cm-long cable.

  • $14.38 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 18
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
BATT-TPLCABLE50-Image

クリックして展開

  • BATT-TPLCABLE50
    アクティブ

  • Electrical transport protocol link (ETPL), two-wire, twisted, 50 cm-long cable.

  • $14.38 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 16
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
BATT-14CTCABLE25-Image

クリックして展開

  • BATT-14CTCABLE25
    アクティブ

  • Cell Terminal (CT) cable, 14 cells, 25 cm-long.

  • $34.50 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 29
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
