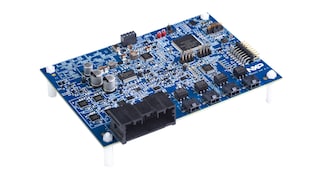

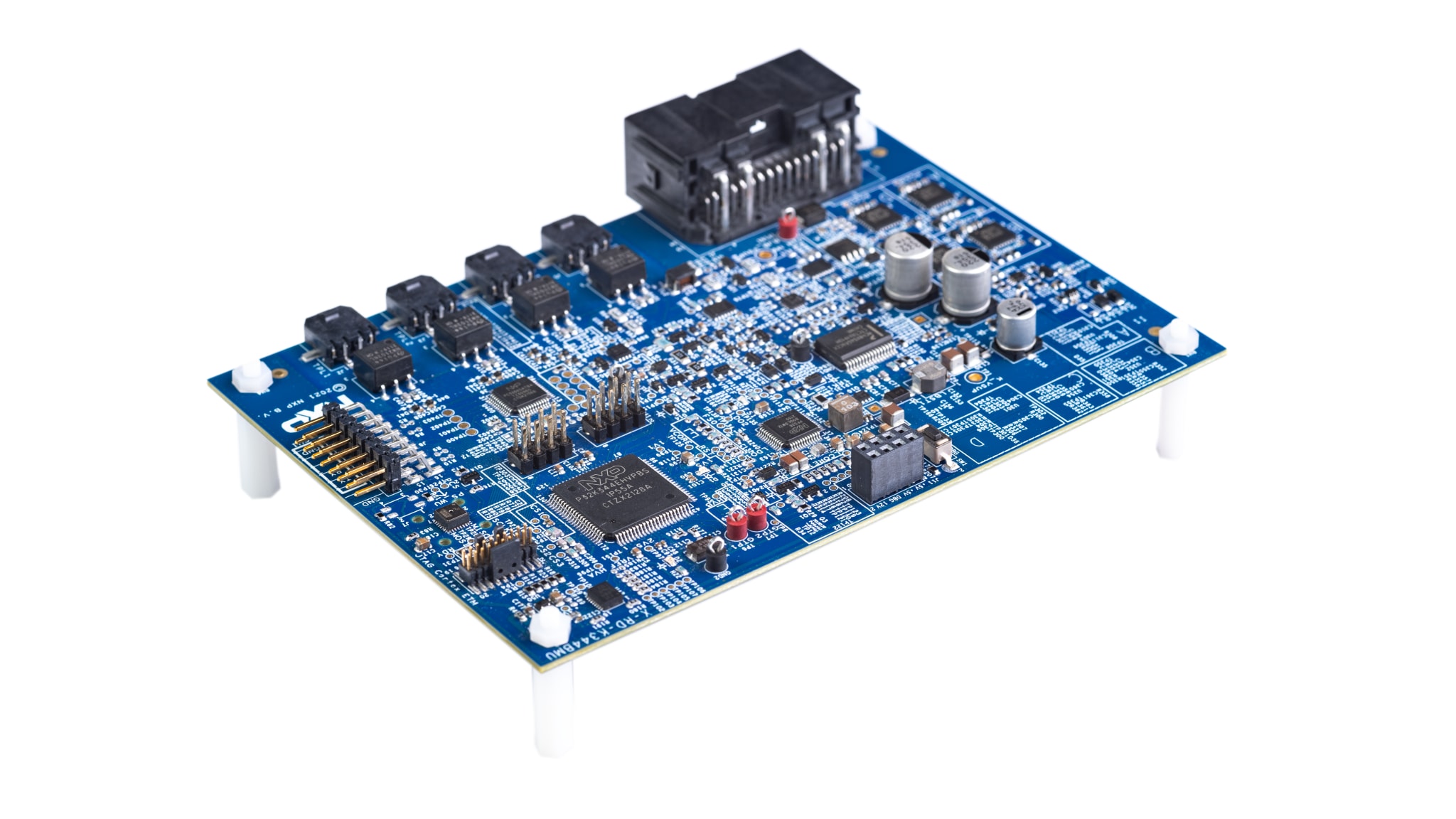

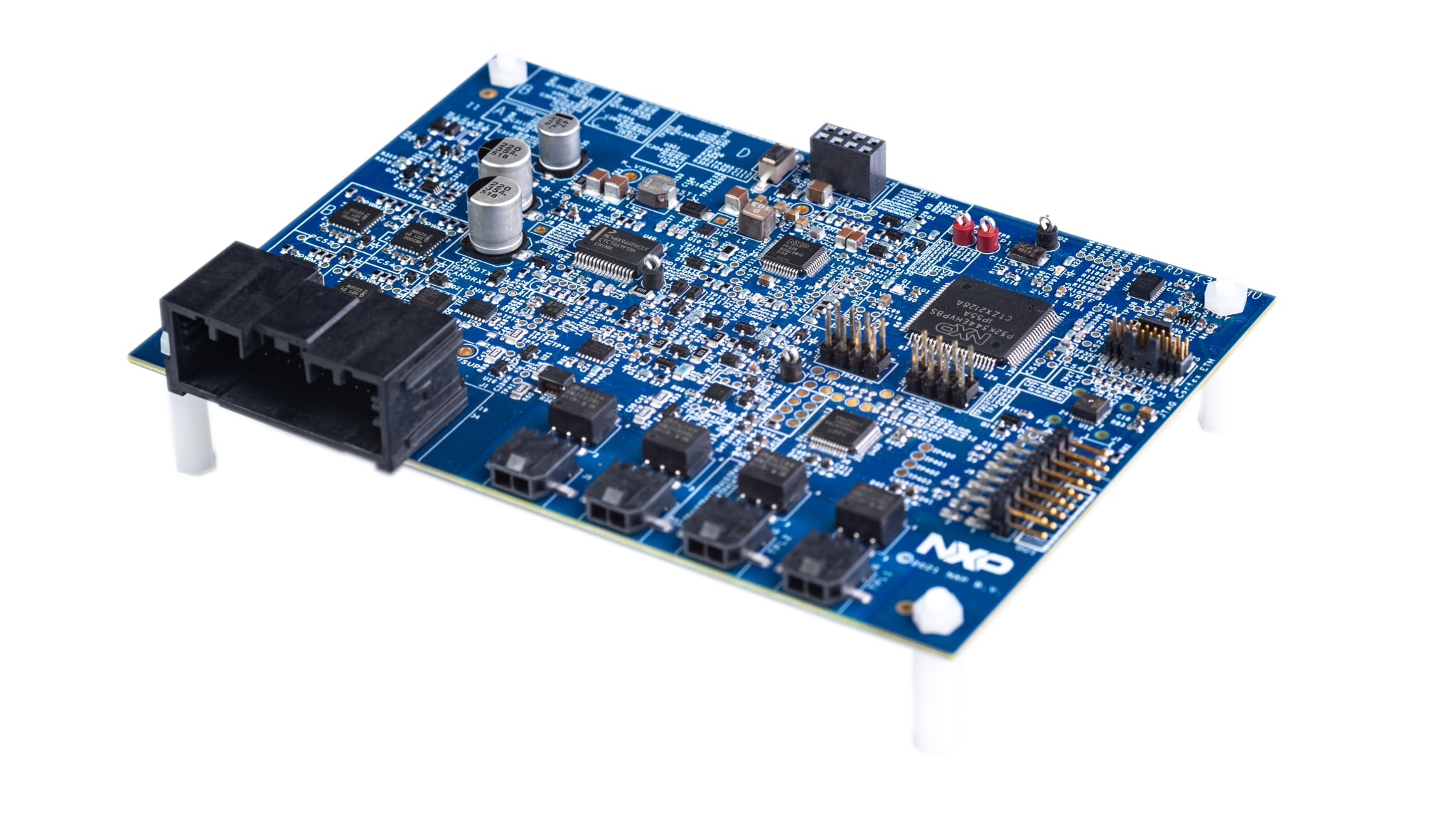

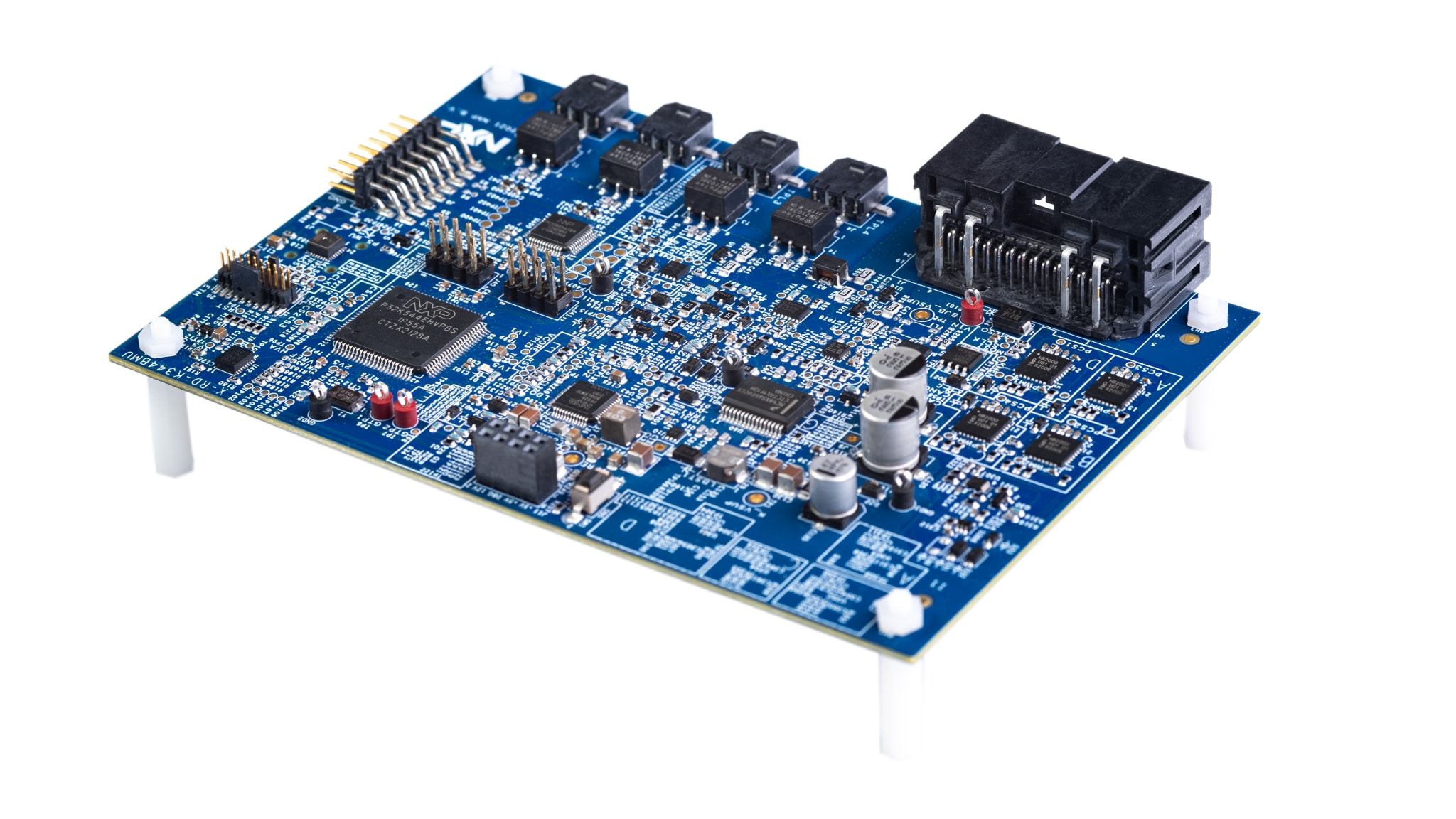

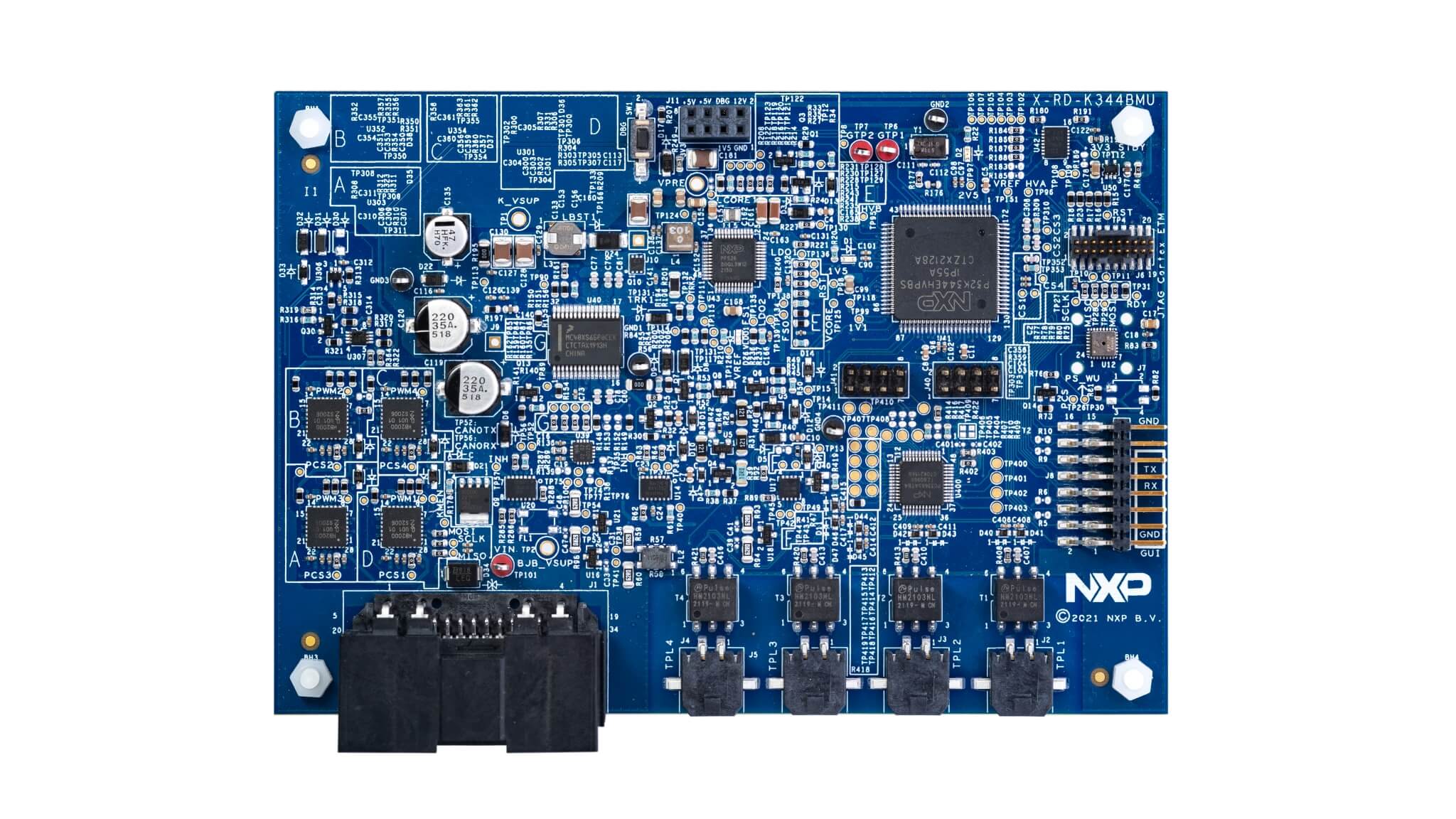

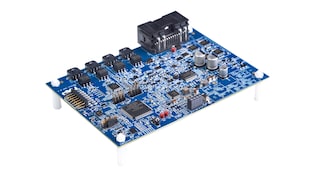

S32K344搭載HVBMSバッテリー・マネジメント・ユニット (BMU)

RD-K344BMU

画像にカーソルを合わせると拡大表示されます。

RD-K344BMUは、開発用途に対応するリファレンス・バッテリー・マネジメント・ユニット (BMU) です。高電圧バッテリー・マネジメント・システム (HVBMS) のハードウェアとソフトウェアのラピッド・プロトタイピングに最適です。このボードには、S32K344、FS26、MC33665A、HB2000、TJA1145A、PCA2131、NBP8、MC40XS6500などのNXPデバイスが含まれています。

このボードは、ETPLを使用したRD-HVBMSCTBUN HVBMSリファレンス・デザイン・バンドルの一部です。

ブロック図

S32K344搭載HVBMSバッテリー・マネジメント・ユニット - RD-K344BMU

HVBMS Battery Management Unit with S32K344 - RD-K344BMU
図を取得する PDF

対応製品

センサ

バッテリー圧力監視センサ (BPMS)

  • NBP8-9x: 高度に統合されたバッテリー圧力監視センサ

パワーマネージメント

セーフティSBC

  • FS26: 低消費電力セーフティ・システムベーシス・チップ、ASIL Dシステム対応

BLDC、Hブリッジ、ステッパ

  • HB2000: SPI Programmable 10 A H-Bridge Brushed DC Motor Driver

ハイサイド・スイッチ

  • MC12XS6: External Automotive Lighting Multi-Channel eXtreme Switch

バッテリー通信用IC

  • MC33665A: 汎用BMS通信TPLトランシーバおよびCAN FDゲートウェイ

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K3: S32K3 車載向け汎用マイクロコントローラ

アナログとミックスド・シグナル

リアルタイム・クロック

  • PCA2131: 水晶振動子搭載の車載アプリケーション向けナノパワー高精度RTC

インターフェース

3.3 V/5 V IO CANトランシーバ

  • TJA1057: 高速CANトランシーバ - Mantisファミリ

CAN with Flexible Data Rate

  • TJA144x: Automotive CAN FD Transceiver Family

CANパーシャル・ネットワーキング

  • TJA1145A: High Speed CAN Transceiver with Partial Networking, CAN FD Data Rates up to 5 Mbit/s

もっと見る

特長

インターフェース

  • CAN FDインターフェース x 3（1つはパーシャル・ネットワーキング）
  • エレクトリカル・トランスポート・プロトコル・リンク (ETPL) インターフェース x 4
  • コンタクタ・ドライバ x 4（PWM節約機能および電流モニタリング付き）
  • バッテリー冷却/加熱バルブ用の過電流保護出力 x 2
  • ジャンクション・ボックスおよびDCLinkバス・プリチャージ・コンタクタ用の過電流および逆極性保護出力 x 2

高度な機能

  • 熱暴走検出用のオンボード圧力センサ
  • PWMベースのインターロック・パイロット・ループ
  • スリープ・モード時の低消費電流
  • 健全性計算のためのセル電圧とバッテリー電流測定の同期

ウェイクアップ・ソース

  • SBC – 周期ウェイクアップ
  • VCU CAN – パーシャル・ネットワーキング
  • CMU CANまたはETPLを介したCMUウェイクアップ
  • 圧力センサ – 熱暴走イベント検出

購入オプション

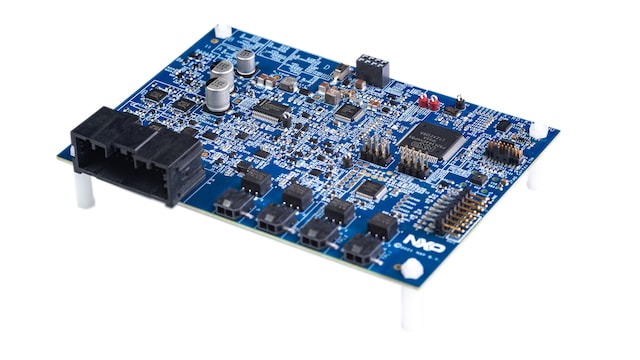

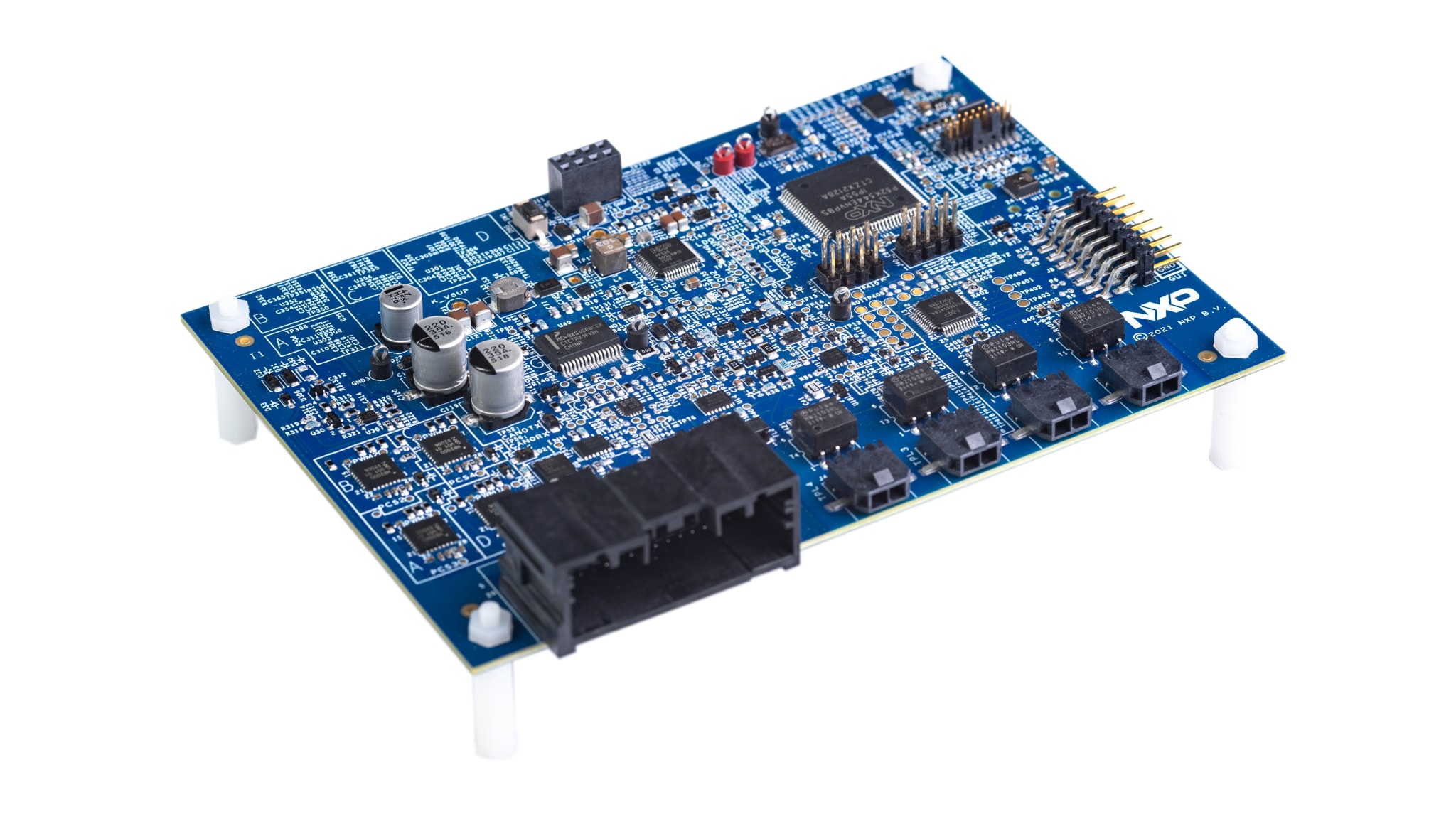

RD-K344BMU-Image

クリックして展開

  • RD-K344BMU
    アクティブ

  • HVBMS Battery Management Unit with S32K344 (BMU).

  • キットの内容：

    • RD-K344BMUボード x 1
    • 電源（12 VDC、5 A）x 1
    • 多目的ケーブル x 1
    • USB-TTLケーブル x 1
    • ETPLケーブル x 1
  • の数量に対して 1
代理店からの注文
BATT-TPLCABLE20-Image

クリックして展開

  • BATT-TPLCABLE20
    アクティブ

  • Electrical transport protocol link (ETPL), two-wire, twisted, 20 cm-long cable.

  • $14.38 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 19
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
BATT-TPLCABLE50-Image

クリックして展開

  • BATT-TPLCABLE50
    アクティブ

  • Electrical transport protocol link (ETPL), two-wire, twisted, 50 cm-long cable.

  • $14.38 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 17
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
