MC33772Cを搭載したETPL対応のHVBMSバッテリー・ジャンクション・ボックス (BJB)

RD772BJBTPLEVB アクティブ

画像にカーソルを合わせると拡大表示されます。

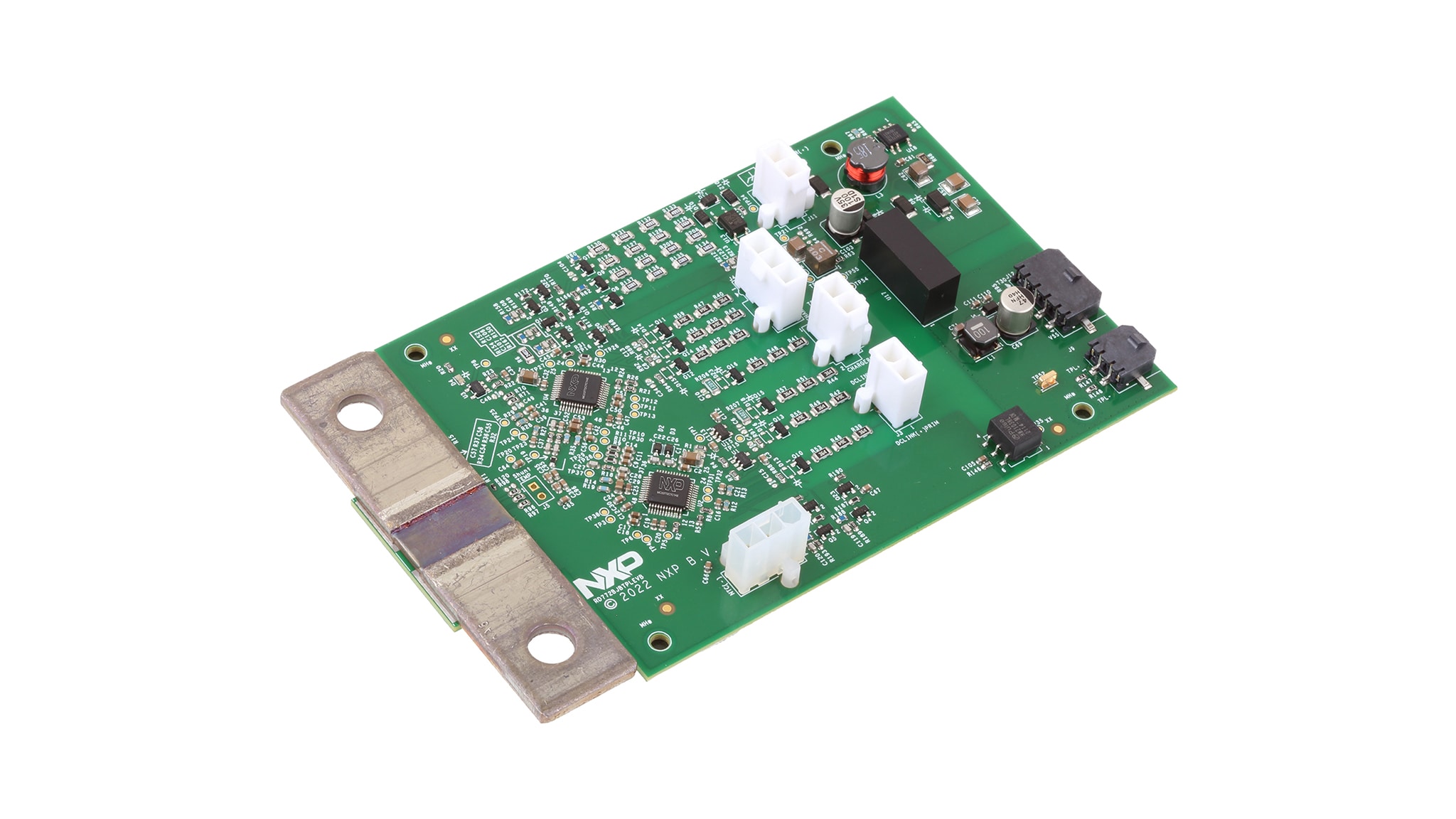

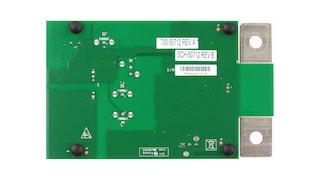

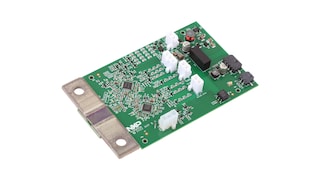

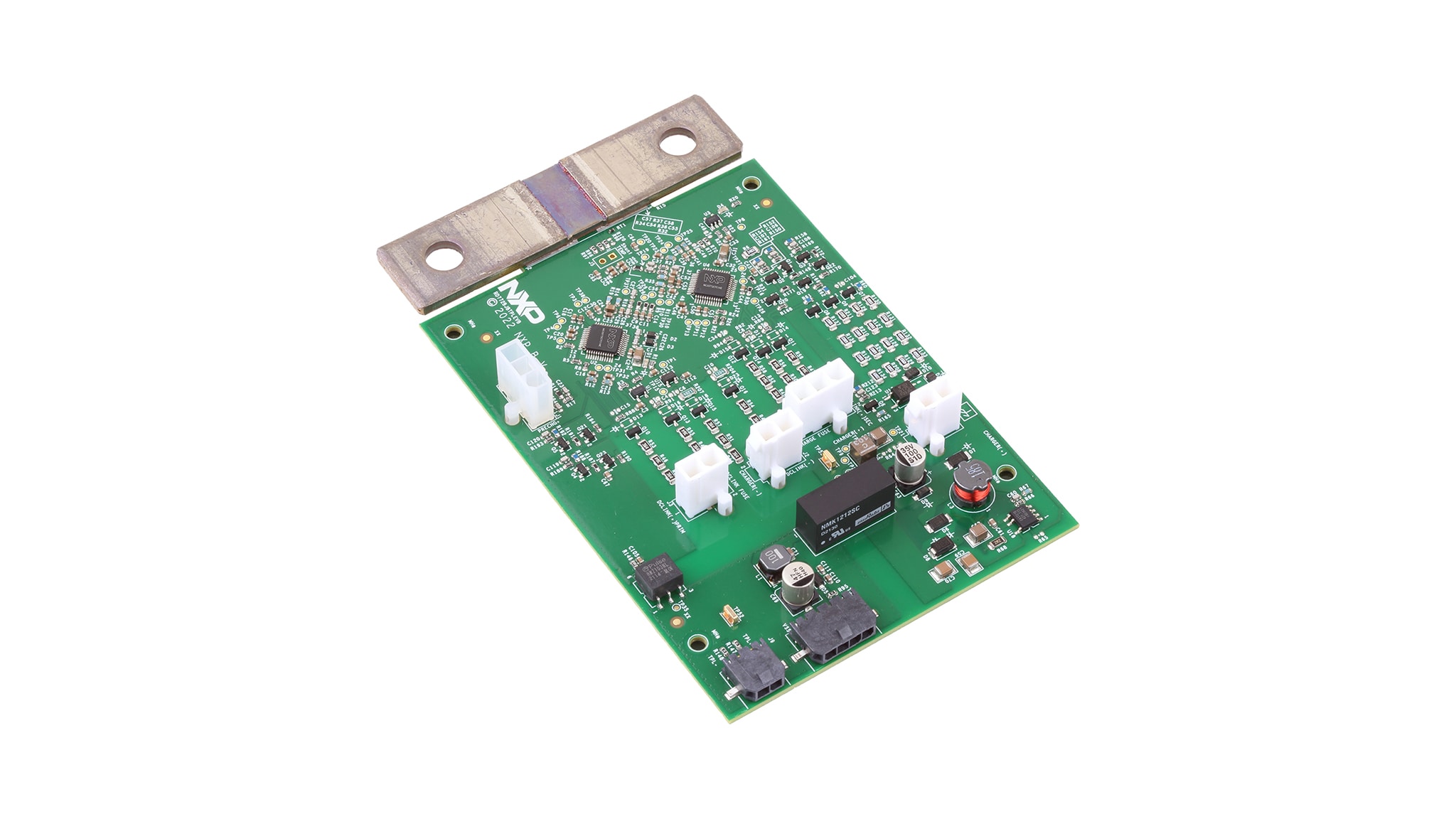

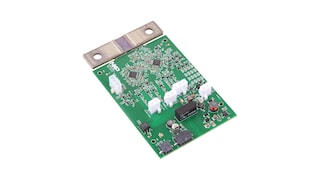

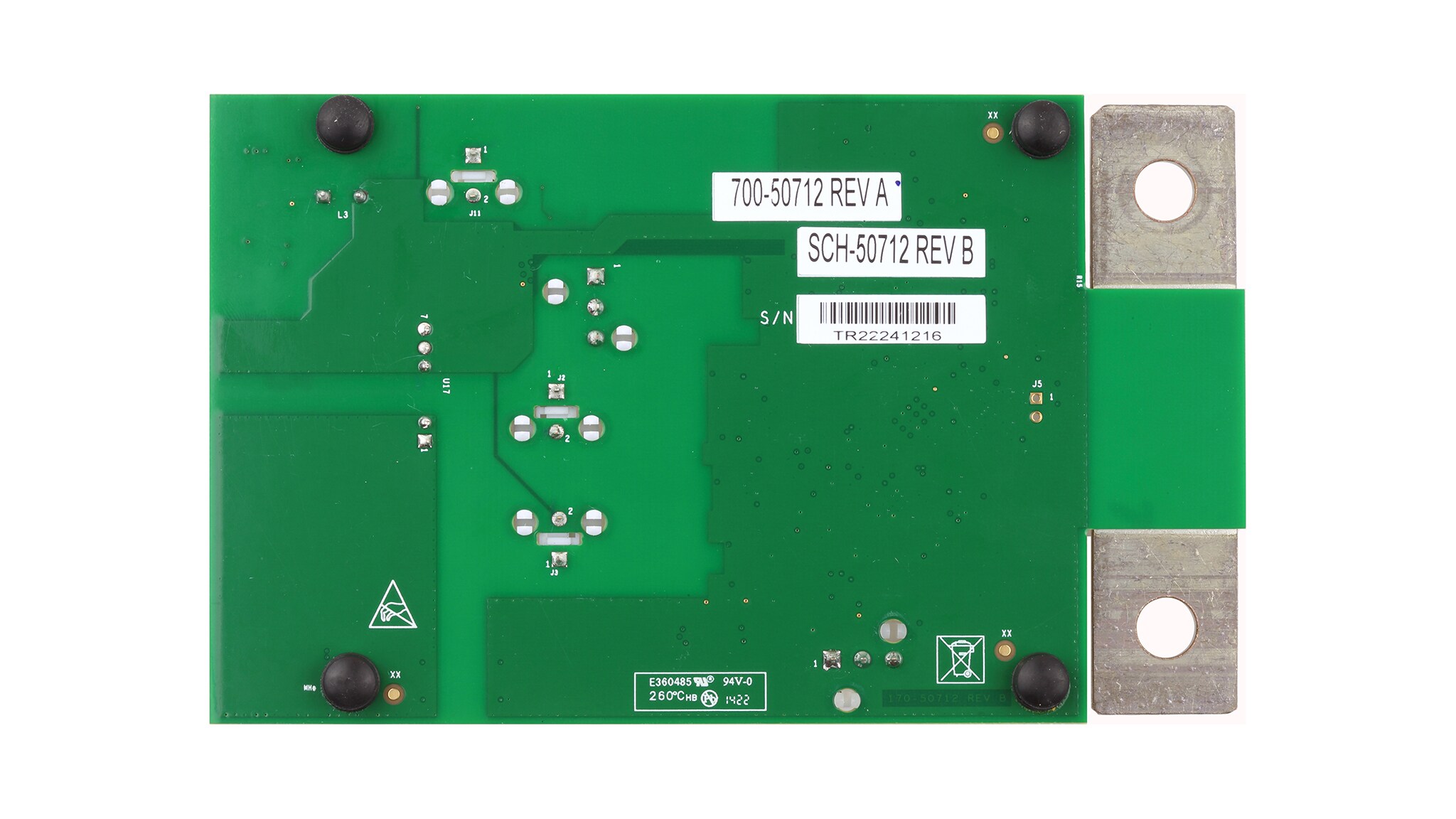

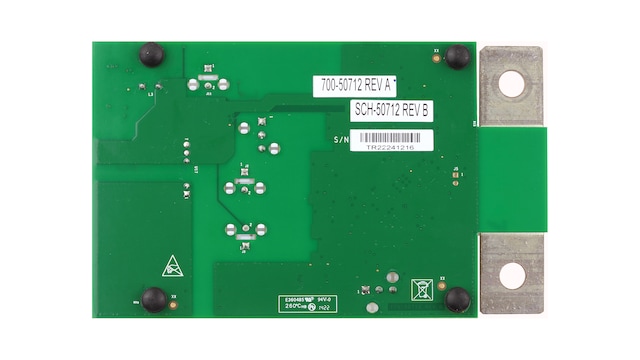

RD772BJBTPLEVBは、エレクトリカル・トランスポート・プロトコル・リンク (ETPL) 通信を備えたバッテリー・ジャンクション・ボックス (BJB) のリファレンス・デザインです。高電圧バッテリー・マネジメント・システム (HVBMS) のハードウェアとソフトウェアのラピッド・プロトタイピングに最適です。このボードは高電圧および大電流の冗長測定用に2個のMC33772Cバッテリー・センサを内蔵し、絶縁測定を行います。

このボードは、ETPLを使用したRD-HVBMSCTBUNリファレンス・デザイン・バンドルの一部です。

ブロック図

MC33772Cを搭載したETPL対応のHVBMSバッテリー・ジャンクション・ボックス - RD772BJBTPLEVB

RD772BJBTPLEVB BJB

対応製品

パワーマネージメント

バッテリー・セルコントローラ

  • MC33772C: 6チャネルのリチウムイオン・バッテリー・セル・コントローラIC

特長

高電圧測定

  • 7種類の高精度高電圧測定

バッテリー電流測定

  • 最大+/-1500 Aの電流を完全に冗長測定（シャント搭載済み、適応可能）
  • 0.5%の測定誤差（ICレベルのみ）

温度測定

  • 電流測定補正のためのシャント温度測定
  • プリチャージ抵抗温度測定

絶縁測定

  • 高電圧領域と低電圧領域の間の絶縁抵抗測定

通信

  • BJBとBMU間の絶縁エレクトリカル・トランスポート・プロトコル・リンク (ETPL) 通信

購入オプション

RD772BJBTPLEVB-Image

クリックして展開

  • RD772BJBTPLEVB
    アクティブ

  • HVBMS Battery Junction Box Using ETPL with MC33772C (BJB).

  • キットの内容：

    • RD772BJBTPLEVBボード x 1
    • 電源ケーブル x 1
    • 高電圧測定ケーブル x 3
    • サーマル・センサ・ケーブル x 1
    • ETPLケーブル x 1
  • $882.05 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 11
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
BATT-TPLCABLE20-Image

クリックして展開

  • BATT-TPLCABLE20
    アクティブ

  • Electrical transport protocol link (ETPL), two-wire, twisted, 20 cm-long cable.
