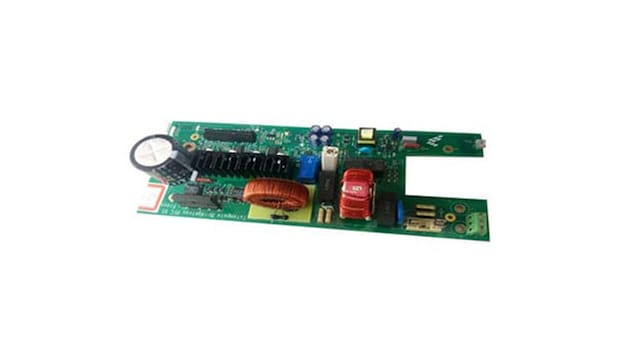

Totem-Pole Bridgeless PFC Converter

RDPFC56F82748

画像にカーソルを合わせると拡大表示されます。

This reference design demonstrates the implementation of a Totem-Pole Bridgeless Power Factor Correction (PFC) using MC56F83783, MC56F81xxx or MC56F82748 Digital Signal Controllers (DSC).

ブロック図

Totem-Pole Bridgeless

RDPFC56F82748 Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

32ビット56800EX/EFコア

  • MC56F81xxx: Up to 100MHz Digital Signal Controllers with DSASS and Operational Amplifier
  • MC56F83xxx: Performance Level Digital Signal Controllers, USB FS OTG, CAN FD

Features

  • PF > 0.99@100% load; THDi < 5%@50% load
  • Over-current, over-/under-voltage, voltage brown-in, over-temperature, power limit protection functions
  • Power
    • 12V/240W output with universal mains input
  • Interface
    • Isolated USB interface for FreeMASTER connection
    • Isolated SCI communication between primary side and secondary side
  • Other
    • Flash updating from secondary side
