GUI for MC34931 and MC33931 Brushed DC Motor Drivers

GUI-BRUSHED-DC-MOTOR-CONTROL

画像にカーソルを合わせると拡大表示されます。

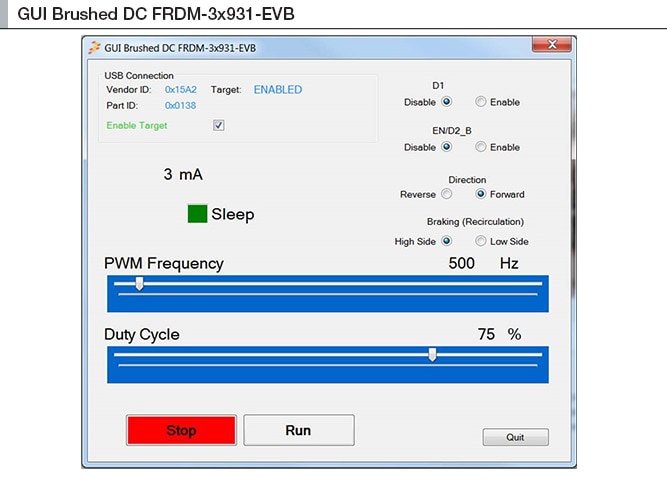

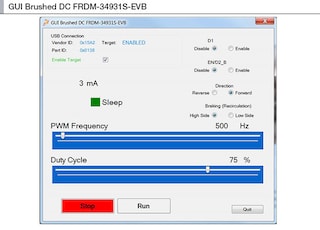

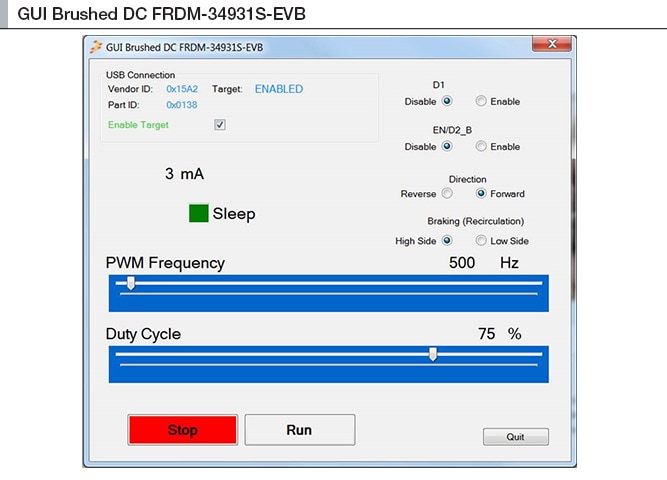

The Graphical User Interface (GUI) comes in 3 versions, one each for FRDM-34931S-EVB, FRDM-34931-EVB and FRDM-33931-EVB. The GUI works with the board in conjunction with FRDM-KL25Z connected to the PC via a USB cable.

The GUI enables easy access to MCU I/Os controlling the PWM frequency, duty cycle, enabling/disabling while monitoring status flag pin for undervoltage, short circuit and over-temperature events as well as real time load current for implementing advanced diagnostics. Please refer to the user’s guide for accessing the procedure to install and use the GUI.

ソフトウェア詳細

Features

  • Enables single click motor start and stop
  • Provides easy access to PWM frequency control
  • Allows high resolution duty cycle control for controlling the motor speed smoothly
  • Enabling/disabling of outputs
  • Features direction control with options for dynamic braking (recirculation) while switching
  • Monitoring of status flag pin for undervoltge, short circuit and over-temperature events
  • Real time load current monitoring for implementing advanced diagnostics

対応製品

  • MC33931: H-Bridge, Brushed DC Motor Driver, 5-28 V, 5 A, 11 kHz
  • MC34931: MC34931/S H-Bridge, Brushed DC Motor Driver, 5-36 V, 5 A, 11 kHz/20 kHz
