±2g/±4g/±8g/±16g、低消費電力12ビット・デジタル加速度センサ

FXLS8967AF アクティブ

画像にカーソルを合わせると拡大表示されます。

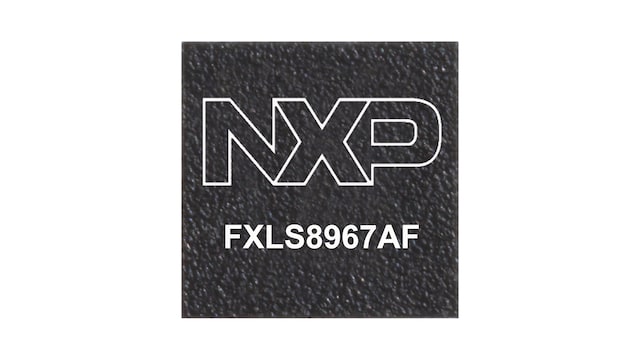

FXLS8967AFはコンパクトな3軸MEMS加速度センサであり、超低消費電力のモーション検知ウェイクアップ機能を必要とする、幅広い車載セキュリティおよび利便性アプリケーションに使用できるよう設計されています。この製品は、高性能と低消費電力の両方の動作モードをサポートし、さまざまな固有のユースケースに必要な分解能と電力の要件を満たすための最大限の柔軟性を備えています。

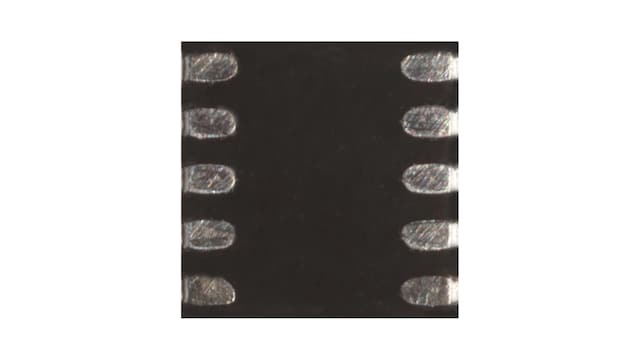

FXLS8967AFは、0.4 mmピッチでウェッタブル・フランクを備えた2 mm x 2 mm x 0.95 mmの10ピンDFNパッケージで供給されます。このデバイスは、AEC-Q100に準拠しており、-40°C～+105°Cの拡張温度範囲で動作します。センサ性能、システムの省電力機能、および温度範囲全体にわたって拡張されたパフォーマンスを兼ね備えたFXLS8967AFは、車載セキュリティおよび利便性アプリケーションに最適な加速度センサです。

ブロック図

FXLS8967AF加速度センサのブロック図

FXLS8967AF Accelerometer Block Diagram
図を取得する PDF

特長

コンパクトなパッケージ

  • 2 mm x 2 mm x 0.95 mmの10ピンDFNパッケージ

車載向け認定取得済み

  • AEC-Q100、-40°C～+105°Cの拡張温度範囲

堅牢な設計

  • EMC準拠のウェッタブル・フランク付きDFNパッケージ

低消費電力

  • ≤ 1 μA IDD（最大6.25 Hz）、20 μA IDD（400 Hz）
  • スタンバイ・モードで650 nA
  • 休止モードで50 nA

超低消費電力ウェイクアップ

  • 専用の超低消費電力モーション検出モードとシングル・ワイヤ・インターフェース・オプション

フルスケール範囲

  • ±2 g / ±4 g / ±8 g / ±16 g

分解能

  • 12ビット

出力データ・レート

  • 0.78 Hz～3200 Hz

通信インターフェース

  • I²C（最大1 MHz）とSPI（最大4 MHz）

構成可能な割込み

  • 自由落下、モーションの有無、高g/低g、その他の慣性イベント用のSDCDブロック
  • ベクトル振幅
  • 方向（横、縦、上、下）
  • FIFO/LIFO（144バイト）
  • 自動スリープ解除による省電力

双方向のセルフテスト診断

  • デバイスの動きや向きは結果に影響しない

長期製品供給プログラム

  • この製品は、お客様の組込み設計に使用される製品の安定供給を保証するNXP長期製品供給プログラムの対象となっています。この製品は15年間のプログラムの対象です。
