±2g/±4g/±8g/±16g、低消費電力の12ビット・デジタルIoT加速度センサ

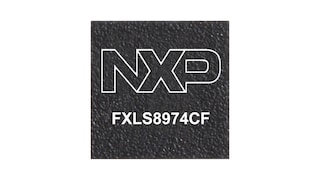

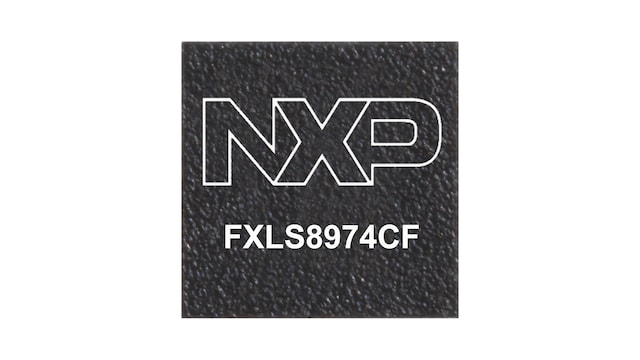

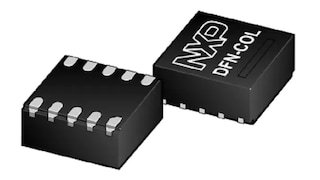

FXLS8974CF アクティブ

画像にカーソルを合わせると拡大表示されます。

FXLS8974CFはコンパクトな3軸MEMS加速度センサであり、超低消費電力のモーション検知ウェイクアップ機能を必要とする、幅広い産業用および医療用IoTアプリケーションに使用できるよう設計されています。この製品は、高性能と低消費電力の両方の動作モードをサポートし、さまざまな固有のユースケースに必要な分解能と電力の要件を満たすための最大限の柔軟性を備えています。

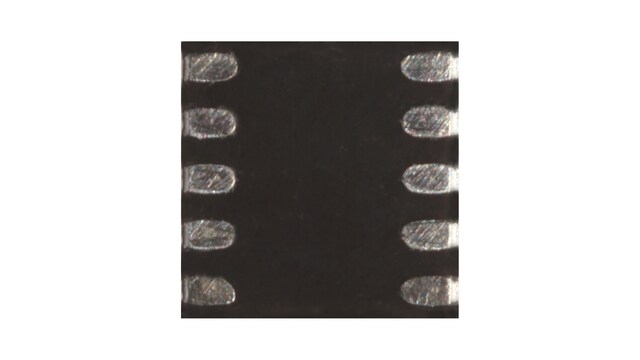

FXLS8974CFは、0.4 mmピッチでウェッタブル・フランクを備えた2 mm x 2 mm x 0.95 mmの10ピンDFNパッケージで供給されます。このデバイスは、–40°C～+105°Cの拡張温度範囲で工業規格に準拠しています。センサ性能、システムの省電力機能、および温度範囲全体にわたる拡張されたパフォーマンスを兼ね備えたFXLS8974CFは、IoTにおけるモーション・センシングに最適な加速度センサです。

ブロック図

FXLS8974CF加速度センサ

FXLS8974CF Accelerometer Block Diagram
図を取得する PDF

特長

コンパクトなパッケージ

  • 2 mm x 2 mm x 0.95 mmの10ピンDFNパッケージ

産業用規格に適合

  • AEC-Q100、-40°C～+105°Cの拡張温度範囲

堅牢な設計

  • EMC準拠のウェッタブル・フランク付きDFNパッケージ

低消費電力

  • ≤ 1 μA IDD（最大6.25 Hz）、20 μA IDD（400 Hz）
  • スタンバイ・モードで650 nA
  • 休止モードで50 nA

超低消費電力ウェイクアップ

  • 専用の超低消費電力モーション検出モードとシングル・ワイヤ・インターフェース・オプション

フルスケール範囲

  • ±2 g / ±4 g / ±8 g / ±16 g

分解能

  • 12ビット

出力データ・レート

  • 0.78 Hz～3200 Hz

通信インターフェース

  • I²C（最大1 MHz）とSPI（最大4 MHz）

設定可能な割込み

  • 自由落下、モーションの有無、高g/低g、その他の慣性イベント用のSDCDブロック
  • ベクトル振幅
  • 方向（横、縦、上、下）
  • FIFO/LIFO（144バイト）
  • 自動スリープ解除による省電力

双方向のセルフテスト診断

  • デバイスの動きや向きは結果に影響しない

もっと見る

購入/パラメータ

1 結果

マッチしていない 0 NRND

パーツ

説明を表示

注文

コンピュータ支援設計 モデル

状況

標準価格

Ambient Operating Temperature (Min to Max) (℃)

センシング軸

Product Application

AEC-Q100 compliant

製品認証

電源電圧 [最小] (V)

電源電圧 [最大] (V)

電源電圧 [最小 - 最大] (V)

Sensor Range

パッケージタイプ

Package Dimensions (LxWxZ (mm))

通信プロトコル

Number of axis

FXLS8974CF

アクティブ

1K @ US$1.05

-40 to 105

XYZ

Industrial and medical IoT

Y

Industrial

1.71

3.6

1.71 to 3.6

±2/4/8/16 g

VSON10

2 x 2 x 0.95

I²C, SPI

3
