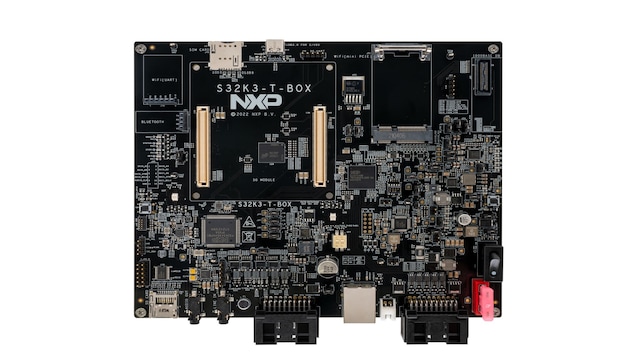

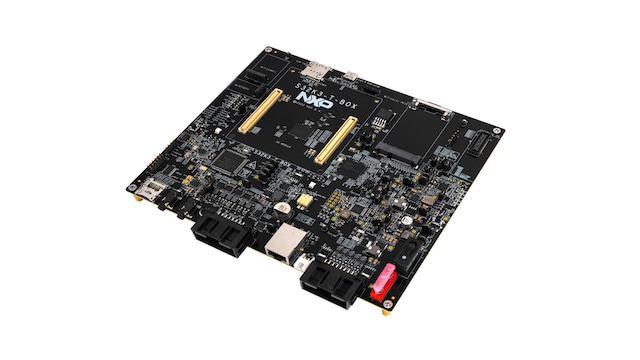

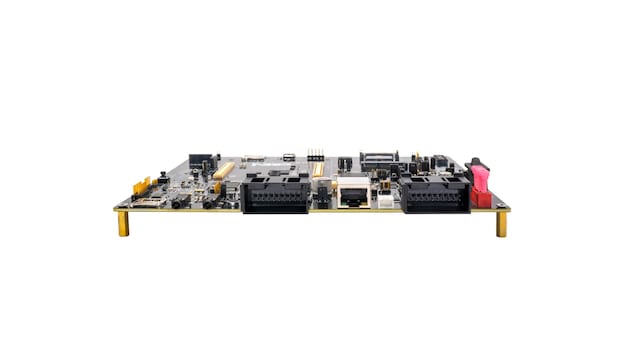

S32K3オートモーティブ・テレマティクス・ボックス (T-Box) リファレンス・デザイン・ボード

S32K3-T-BOX

画像にカーソルを合わせると拡大表示されます。

S32K3オートモーティブ・テレマティクス・ボックス (T-BOX) は、コスト効率の高い車載ネットワークおよびテレマティクス・アプリケーションを開発するために設計された、コンパクトで高度に最適化されたリファレンス・デザイン・ボードです。

S32K3-T-BOXは、ロックステップ式Arm® Cortex®-M7を備えたS32K344 MCUを搭載しています。5Gテレマティクス・ボックスおよびゲートウェイ、車載イーサネットAVBなどのオートモーティブ・アプリケーション向けのリファレンスとして使用でき、遠隔診断、予測可能な低レイテンシ、TSNイーサネット・サポート、さらに豊富な通信インターフェイス（CAN FD/LIN/イーサネット/SJA1110）に対応します。自動車メーカー、サプライヤ、ソフトウェアのエコシステム・パートナーが直接使用することで、開発を速め、市場投入までの期間を短縮できます。

ブロック図

図を選択する。:

S32K3テレマティクス・ボックス (T-Box) リファレンス・デザイン・ボード

S32K3 Automotive Telematics Box (T-Box) Block Diagram

S32K3ファミリの概要

S32K3 Family Overview
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K3: S32K3 車載向け汎用マイクロコントローラ

インターフェース

車載イーサネット・スイッチおよびネットワーク・コントローラ

  • SJA1110: Multi-Gig Safe and Secure TSN Ethernet Switch with Integrated 100BASE-T1 PHYs

オートモーティブLINソリューション

  • TJA1124: Quad LIN Commander Transceiver for In-Vehicle Subnetworks

CAN with Flexible Data Rate

  • TJA144x: Automotive CAN FD Transceiver Family

CANシグナル改善

  • TJA1463: スリープ・モード対応のCANシグナル改善機能トランシーバ
  • TJA1462: スタンバイ・モード対応のCANシグナル改善機能トランシーバ

セキュアCANトランシーバ

  • TJA1153: Secure HS-CAN Transceiver with Sleep Mode

パワーマネージメント

セーフティSBC

  • FS26: 低消費電力セーフティ・システムベーシス・チップ、ASIL Dシステム対応
  • FS5600: 電圧モニタとウォッチドッグ・タイマを備えた車載用デュアル降圧レギュレータおよびコントローラ

PMIC

  • PF5020: 車載アプリケーション向けマルチチャネル (5) PMIC：高電力 x 4および低消費電力 x 1、ASIL Bセーフティ・レベルに適合

センサ

加速度センサ

  • FXLS8967AF: ±2g/±4g/±8g/±16g、低消費電力12ビット・デジタル加速度センサ

オーディオ

オーディオ・コンバータ

ワイヤレス・コネクティビティ

Wi-Fi®＋Bluetooth®＋802.15.4

  • AW690: Wi-Fi® 6 1x1 Concurrent Dual Wi-Fi (CDW) and Bluetooth® 5.3 Combo SoC

もっと見る

特長

アプリケーション

  • 車載5Gテレマティクスをサポート
  • Over-the-Air (OTA) をサポート
  • コスト効率に優れたサービス指向ゲートウェイおよびドメイン・コントローラ・アプリケーションをサポート
  • オーディオ・ビデオ・ブリッジング (AVB) をサポート、2個のクロック・ジェネレータにより正確なクロック・リファレンスを出力
  • オプションの5GモジュールとWi-Fi 6モジュールによりリモートOTA機能を利用可能​

ネットワーク

  • 複数のネットワーク・インターフェース、7個のイーサネット・ポート、6個のCAN/CAN FDポート、4個のLINポート
  • 豊富なTime-Sensitive Networking (TSN) 標準に対応
  • NXP独自のAVBおよびAUTOSAR®ソフトウェア

セーフティとセキュリティ

  • ISO 26262のサポート – ASIL Dまで

ソフトウェア

  • S32K3-T-BOXにはデフォルトでlightweight IP (lwIP) サンプル・ファームウェアがロード済み

購入オプション

S32K3-T-BOX-Image

クリックして展開

  • S32K3-T-BOX
    アクティブ

  • S32K3-T-BOX Reference Design Board.

  • キットの内容

    • S32K3-T-BOXリファレンス・デザイン・ボード
    • ECUコネクタ用ワイヤ・ケーブル × 2
  • $550.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 7
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
