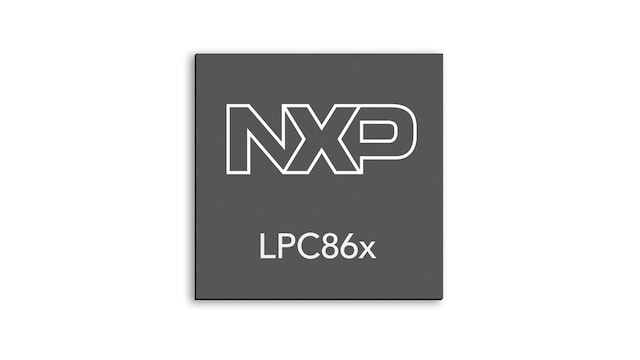

Arm® Cortex®-M0+コア・ベースの低価格マイクロコントローラ (MCU)

LPC86X アクティブ

画像にカーソルを合わせると拡大表示されます。

LPC86xは、最大60 MHzの周波数で動作するコスト効率の高いArm Cortex-M0+ベースの32ビットMCUファミリで、最大64 KBのフラッシュ・メモリと最大8 KBのSRAMをサポートしています。このファミリは、消費電力を最適化したコア、広く利用されている小型パッケージ、独立した電源レールによるレベル・シフト・オプションを備えています。LPC86xを補完するペリフェラルには、CRCエンジン、I2Cバス・インターフェース、I3Cバス・インターフェース、最大3つのUSART、2つのSPIインターフェース、1つのマルチレート・タイマ、セルフ・ウェイクアップ・タイマ、ハードウェア・デッドタイム挿入と直交デコードを備えた2つのFlexTimer、1つの12ビットADC、1つのアナログ・コンパレータ、スイッチ・マトリックスにより機能が設定可能なI/Oポート、入力パターン・マッチ・エンジン、および最大54本の汎用I/Oピンが含まれます。

このデバイスは、Kinetis、LPC、i.MX RTマイクロコントローラ向けの無償ソフトウェア開発ツールを包括的にまとめてセットにした、NXPのMCUXpressoソフトウェアとツールによって完全にサポートされています。MCUXpressoのSDKには、Keil MDKおよびIAR EWARM向けのプロジェクト・ファイルも含まれています。

ブロック図

LPC86x MCU

LPC86x MCUs
図を取得する PDF

特長

システム

  • シングルサイクル・マルチプライヤと高速シングルサイクルI/Oポートを備えた最大動作周波数60 MHzのArm Cortex-M0+プロセッサ（リビジョンr0p1）
  • ネスト型ベクタ割込みコントローラ (NVIC) 内蔵のArm Cortex-M0+
  • システム・ティック・タイマ
  • AHBマルチレイヤ・マトリックス
  • 4つのブレーク・ポイントと2つのウォッチポイントを備えたシリアル・ワイヤ・デバッグ (SWD)

メモリ

  • 64 kBフラッシュ、EEPROMエミュレーションに適した64 Bの小さなページ・サイズ
  • 8 kB RAM （SRAM全体におけるビット・バンディングのロジック）

FROをクロック源として使用した低電流モードでの優れた電力効率

  • 自励発振器 (FRO)
  • 4つのパワー・モード
  • 実行時にシンプルな電力最適化を行う電力プロファイルAPI

起動時のデバイス設定にFAIMを使用

  • 方向およびプルアップ/プルダウンを含むピン構成
  • 低消費電力での起動用のクロックとPMU

基本から高度なレベルまで幅広いタイミング機能

  • 合計10チャネルのFlexTimer。モータ制御に対応するハードウェア・デッドタイム挿入と直交デコード
  • 最大4つのプログラム可能な固定レートで繰り返し割込みを発生させるマルチレート・タイマ (MRT)
  • 低電力で低周波の内部発振器である自励発振器 (FRO) または外部クロック入力のいずれかでクロック制御される、セルフ・ウェイクアップ・タイマ (WKT)
  • ウィンドウ・ウォッチドッグ・タイマ (WWDT)

高精度の1.9 Msps ADC：12チャネル、12ビット

  • 変換精度を向上させるオーバーサンプリングに最適
  • 電力使用を最適化するフレキシブル・トリガ

拡充されたシリアル・コネクティビティ

  • I2Cと互換性のあるI3C x 1（10 MHz以上をサポート）
  • I2C x 1
  • 2つのSPI、3つのUART
  • スイッチ・マトリックスを用いた54本の汎用I/O、入力パターン・マッチ・エンジンをサポート
