OMPCA9957LEDEV
アクティブ -
24-Channel SPI Serial Bus 32 MA/5.5 V Constant-Current LED Driver.
PCA9957 Evalaution board
- OMPCA9957LEDEV Evaluation board

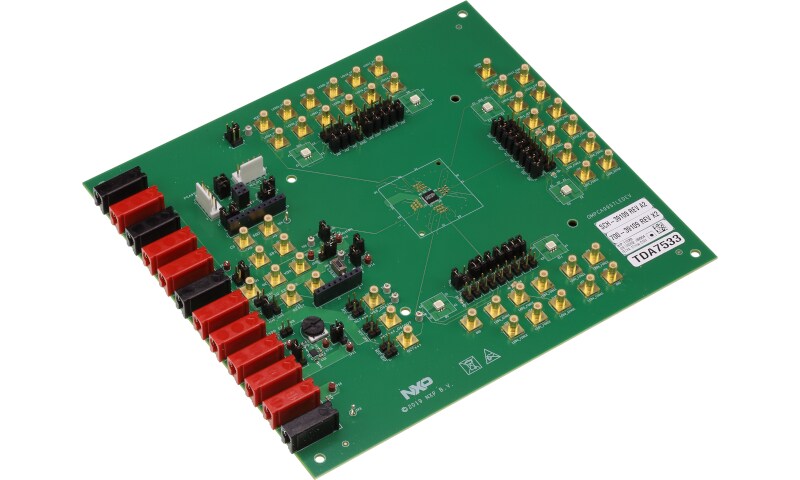

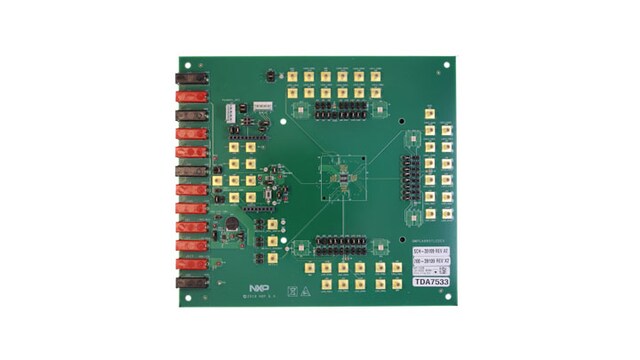

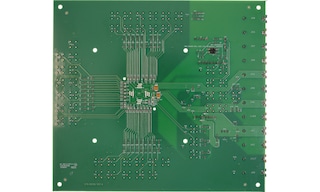

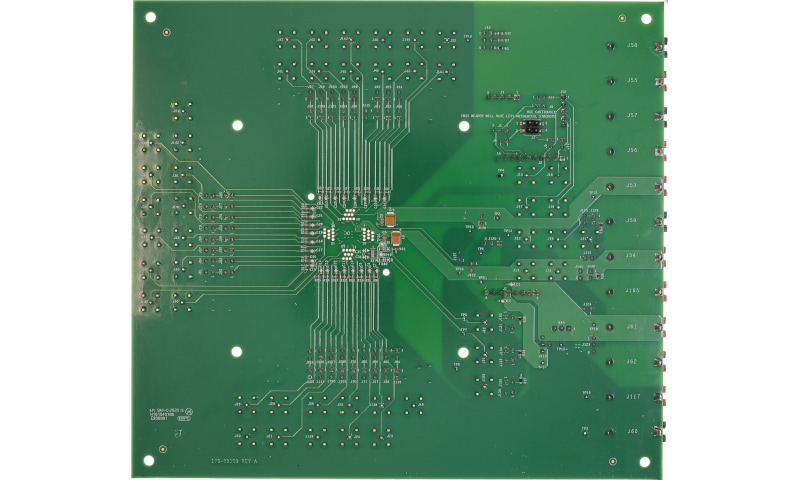

PCA9957 LED Driver Evaluation Board
The OMPCA9957LEDEV, PCA9957 evaluation board, features LEDs for color mixing, blinking and dimming demonstrations. A graphical interface allows the user to easily explore the different functions of the driver.
The board can be connected in series with other SPI-bus demoboards.
製品詳細
対応製品
パワーマネージメント
LEDドライバ
- PCA9957: 24チャネルSPIシリアル・バス32 mA/5.5 V定電流LEDドライバ
Features
Gradation control
- Each channel can be assigned to one of six gradation control groups
- Programmable gradation time and rate for ramp-up and/or ramp-down operations
- Programmable step time from 0.5 ms (min) to 512 ms (max)
- Programmable final ramp-up and hold-on current/time
- Programmable brightness current output adjustment
Power
- Supply voltage: 2.7 V to 5.5 V
- Low standby current (170 µA)
LED current
- 32 mA / 5.5 V output drive per channel
- Output current accuracy:
±4% channel to channel
±6% chip to chip - Output current adjusts through resistor at REXT pin
Interface
- 10 MHz SPI interface
- Output Enable (/OE) pin
購入オプション
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
2 ドキュメント
-
ユーザ・ガイド
PCA9957 Evaluation board OMPCA9957LEDEVはじめに
-
ユーザ・ガイド
Getting Started with the OMPCA9957LEDEVはじめに
設計・リソース
デザイン・ファイル
クイック・リファレンス
設計・ファイルの種類.
2 設計・ファイル
-
プリント基板と回路図
OMPCA9957LEDEV Schematics
-
Design Tool
OMPCA9957LEDEV Design Files
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
1 ソフトウェア・ファイル
-
デバッグと可視化ツール
GUI for PCA9957 LED driver family
注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
