Digital Signal Controller

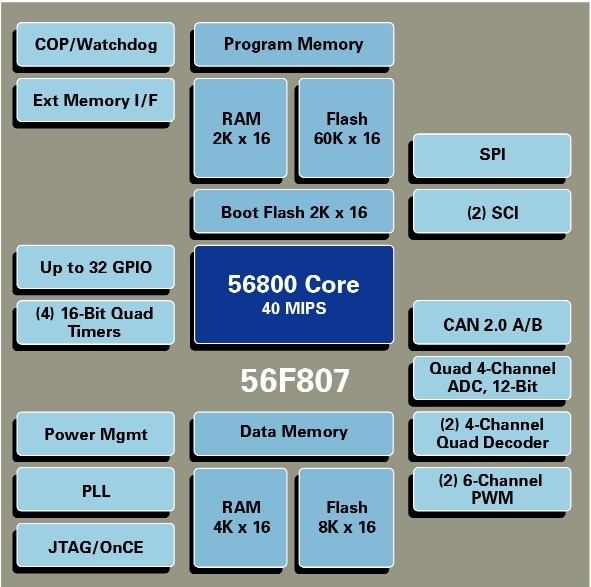

The 56F807, a member of the 56800 core-based family of Digital Signal Controllers, combines the processing power of a DSP and the functionality of a microcontroller with a flexible set of peripherals on a single chip. This creates an extremely cost-effective solution for servo and motor control, power inverter and converter applications.
The 56800 core is based on a Harvard-style architecture consisting of three execution units which operate in parallel, allowing as many as six operations per instruction cycle. The microprocessor-style programming model and optimized instruction set allow straightforward generation of efficient, compact code for both DSP-and MCU-style applications. The instruction set is also highly efficient for C compilers, enabling rapid development of optimized control applications.
製品詳細
Features
- Advanced pulse width modulation
- Dual analog to digital converters
- Programmable 16-bit timers
- 8 MHz crystal oscillator and PLL with integrated pre- and post-scalers
- On-board power conversion and management
- NXP® scalable CAN module
- Serial communications interface module (SCI)
- Serial peripheral interface module (SPI)
- GPIO
- JTAG/OnCE debug programming interface
