Digital Signal Controller
- このページでは、新規設計を推奨しない製品に関する情報を掲載しています。

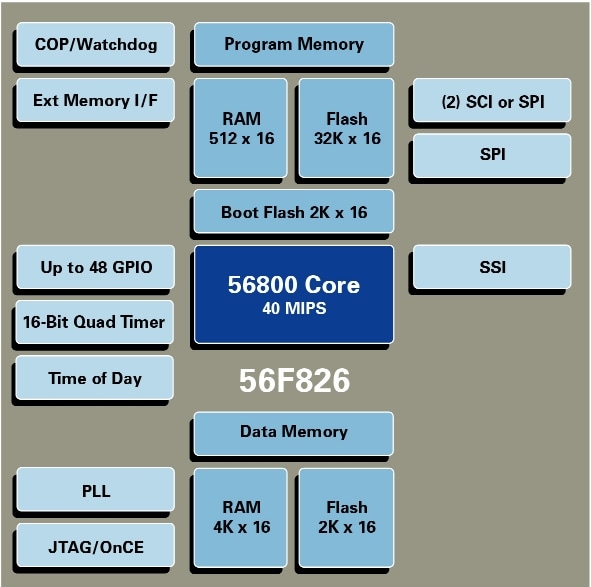

The 56F826, a member of the 56800 core-based family of Digital Signal Controllers, combines the processing power of a DSP and the functionality of a microcontroller with a flexible set of peripherals on a single chip. The 56F826 is ideal for a multitude of control, telephony and other applications requiring highly-integrated, high-performance solutions with all the flexibility enabled by Flash technology.
The 56800 core is based on a Harvard-style architecture consisting of three execution units which operate in parallel, allowing as many as six operations per instruction cycle. The microprocessor-style programming model and optimized instruction set allow straightforward generation of efficient, compact code for both DSP- and MCU-style applications. The instruction set is also highly-efficient for C Compilers, enabling rapid development of optimized control applications.
製品詳細
Features
- Quad Timer
- 4MHz Crystal Oscillator and PLL with integrated pre- and post-scalers
- Serial communications interface module (SCI)
- Serial peripheral interface module (SPI)
- Synchronous Serial Interface (SSI)
- Time-of-Day module
- GPIO
- JTAG/OnCE Debug Programming Interface
- 100 LQFP package
購入/パラメータ
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
1-5 の 22 ドキュメント
-
データ・シート
56F826 - Data Sheet
-
アプリケーション・ノート
Recovering MC56F8300 Family Devices from Extreme RFI
-
アプリケーション・ノート
Production Flash Programming for 56F800
設計・リソース
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
1-5 の 20 ソフトウェア・ファイル
-
設定ツール
Initialization tool for ADC, Decoder, ESSI/SSI, EMI, FlexCAN, Flash, GPIO, HPI, INTC, I2C, MSCAN, PLL, PWM, Timer, SCI/LIN, SIM, SPI, TOD, EEPROM, Terminal, Button, Codec, LED, Switch
-
スニペット、ブート・コード、ヘッダ、モニタなど
Triple DES Example Application for 56F82x
-
スニペット、ブート・コード、ヘッダ、モニタなど
Common Tone Generation (CTG) Example Application for 56F82x
-
スニペット、ブート・コード、ヘッダ、モニタなど
DTMF Generation Example Application for 56F82x
-
スニペット、ブート・コード、ヘッダ、モニタなど
G.165 Example Application for 56F82x
