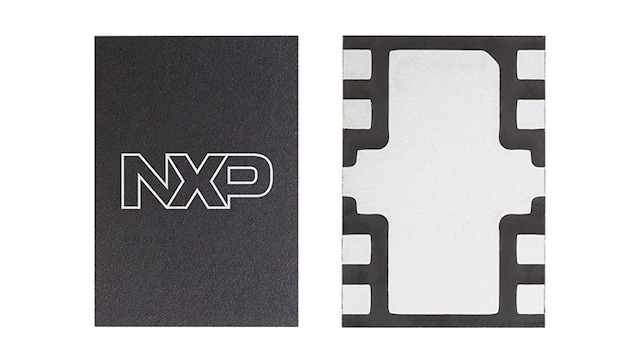

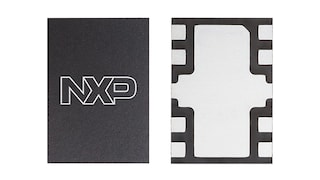

この18 W非対称ドハティRFパワーGaNアンプは、3300～3800 MHzの周波数範囲を対象とし、非常に広い瞬時帯域幅が要求されるセルラー基地局アプリケーション向けに設計されています。
3300～3800 MHz帯域で動作するアプリケーションに対して特性が規定され、性能が保証されています。それ以外の周波数向けのアプリケーションでは性能は保証されません。
| 周波数 | Gps (dB) |
ηD (%) |
出力PAR (dB) |
ACPR (dBc) |
| 3400 MHz | 16.0 | 56.6 | 8.0 | -29.8 |
| 3500 MHz | 15.8 | 56.7 | 8.1 | -31.3 |
| 3600 MHz | 15.7 | 56.2 | 8.1 | -33.1 |
1. デバイスをプリント基板 (PCB) にはんだ付けしたリファレンス回路での計測データです。
| 周波数 | Gps (dB) |
ηD (%) |
出力PAR (dB) |
ACPR (dBc) |
| 3300 MHz | 15.7 | 54.9 | 8.1 | -29.8 |
| 3400 MHz | 15.8 | 56.4 | 8.0 | -29.8 |
| 3500 MHz | 15.6 | 56.5 | 8.2 | -31.2 |
| 3600 MHz | 15.5 | 56.1 | 8.1 | -33.1 |
| 3700 MHz | 15.1 | 50.5 | 7.6 | -32.4 |
| | | | | |
|---|---|---|---|---|---|
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
