A5G35S008N

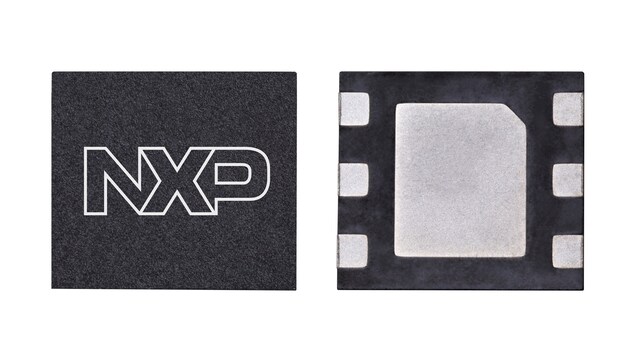

画像にカーソルを合わせると拡大表示されます。

この27 dBm RFパワーGaNトランジスタは、3300～3800 MHzの周波数範囲を対象とするセルラー基地局アプリケーション向けに設計されています。

データ・シート

アプリケーション・ノート

製品詳細

特長

高い端子インピーダンスによる最適な広帯域性能
複雑性の低いデジタル線形化システム向けに設計
ユニバーサル広帯域ドライバ
5G基地局用のマッシブMIMOアクティブ・アンテナ・システム向けに最適化
RoHS準拠

RF性能表

3500 MHz

シングルキャリアW-CDMAリファレンス回路での標準性能：V_DD = 48 Vdc、I_DQ = 24 mA、P_out = 27 dBm（平均）、入力信号PAR = 9.9 dB（CCDFで0.01%の確率）⁽¹⁾

周波数	G_ps (dB)	η_D (%)	出力PAR (dB)	ACPR (dBc)
3300 MHz	20.9	18.3	10.1	-41.0
3400 MHz	20.9	18.0	9.9	-41.0
3500 MHz	20.9	18.0	9.8	-42.3
3600 MHz	20.2	17.9	9.7	-43.6
3700 MHz	19.3	17.6	9.6	-44.5
3800 MHz	18.4	16.7	9.6	-44.8

1. デバイスをプリント基板 (PCB) にはんだ付けしたリファレンス回路での計測データです。

購入/パラメータ

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

設計・リソース

デザイン・ファイル

クイック・リファレンス設計・ファイルの種類.

1-5の 6 設計・ファイル

シミュレーションとモデル
A5G35S008N S-Parameters

S2P改訂 0Jul 12, 202138.0 KBA5G35S008N-SP

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
プリント基板と回路図
A5G35S008N 3500 MHz PCB DXF file

ZIP改訂 1Jul 12, 202117.9 KBA5G35S008N-3500-PCB

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
Design Tool
A5G35S008N 3400-3600 MHz Design Files

ZIP改訂 0Nov 9, 2023728.7 KBA5G35S008N-3400-3600

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
Design Tool
A5G35S008N 3300-3900 MHz Design Files

ZIP改訂 0Apr 19, 20232.5 MBA5G35S008N-3300-3900

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
Design Tool
A5G35S008N 3700-3980 MHz Design Files

ZIP改訂 0Oct 4, 20232.4 MBA5G35S008N-3700-3980

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
Design Tool
A5G35S008N_A5G35H120N 3400-3800 MHz

ZIP改訂 0Oct 20, 2021511.8 KBA5G35S008N-A5G35H120N-3400-3800

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
