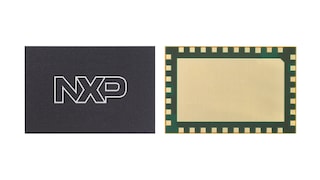

3450～3980 MHz、35 dB、8 W平均オートバイアス制御付きAirfast®パワー・アンプ・モジュール
A5M37SG239は、最小のフットプリントで高性能が要求されるワイヤレス・インフラストラクチャ・アプリケーション向けの完全統合型ドハティ・パワー・アンプ・モジュールです。マッシブMIMOシステム、屋外スモール・セル、低消費電力リモート無線ヘッド (RRH) 用のアプリケーションに最適です。フィールド実証済みのLDMOSおよびGaNパワー・アンプであり、TDD LTEおよび5Gシステム向けに設計されています。このモジュールは、電源投入時にトランジスタのバイアスを自動設定するオートバイアス機能と、温度をモニタリングする内蔵センサを搭載しています。モジュールへの通信は、I²CまたはSPIを介して行うことができます。
製品詳細
特長
- ドライバとしてのLDMOS集積回路とGaN最終段アンプを組み合わせた2段モジュール・ソリューション
- 先進の高性能インパッケージ・ドハティ
- 完全整合（50 Ω入出力、DCブロック）
- 複雑性の低いデジタル線形化システム向けに設計
- メモリ効果を低減し、線形化誤差ベクトルの大きさを改善
- 電源オン時のオートバイアス
- 温度センシング
- デジタル・インターフェース（I2CまたはSPI）
- バイアス条件設定用の組込みレジスタとDAC
- TDD動作用のTxイネーブル制御ピン
RF性能表
3450～3980 MHz
標準LTE性能：Pout = 8 W平均、VDC1 = VDP1 = 5 Vdc、VDC2 = VDP2 = 48 Vdc、1 × 20 MHz LTE、入力信号PAR = 8 dB（CCDFの確率0.01%時）。(1)
| 搬送波中心 周波数 |
利得 (dB) |
ACPR (dBc) |
PAE (%) |
| 3460 MHz | 34.8 | -29.1 | 37.3 |
| 3500 MHz | 34.6 | -29.2 | 37.9 |
| 3600 MHz | 34.6 | -30.1 | 39.8 |
| 3700 MHz | 34.8 | -31.4 | 40.3 |
| 3800 MHz | 35.1 | -32.8 | 38.4 |
| 3900 MHz | 35.2 | -33.7 | 35.1 |
| 3970 MHz | 34.8 | -34.2 | 31.6 |
購入/パラメータ
1 結果
マッチしていない 0 NRND
パーツ | 注文 | コンピュータ支援設計 モデル | 状況 | Frequency (Min) (MHz) | Frequency (Max) (MHz) | Supply Voltage (Typ) (V) | Peak Power (Typ) (dBm) | Peak Power (Typ) (W) | ダイ技術 |
|---|---|---|---|---|---|---|---|---|---|
アクティブ | 3450 | 3980 | 5, 48 | 48.6 | 72.4 | GaN, LDMOS |
