AFV10700H|700 W Pulse, 960-1215 MHz, 52 V

AFV10700H|700 W Pulse, 960-1215 MHz, 52 V | NXP Semiconductors

画像にカーソルを合わせると拡大表示されます。

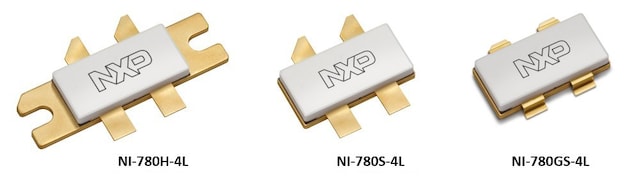

These RF power transistors, AFV10700H, AFV10700HS and AFV10700GS, are designed for pulse applications operating at 960 to 1215 MHz. These devices are suitable for use in defense and commercial pulse applications with large duty cycles and long pulses, such as IFF, secondary surveillance radars, ADS-B transponders, DME and other complex pulse chains.

データ・シート

製品詳細

Features

Internally input and output matched for broadband operation and ease of use
The device can be used single-ended, push-pull, or quadrature configuration
Qualified up to a maximum of 55 V_DD operation
High ruggedness, handles > 20:1 VSWR
Integrated ESD protection with greater negative gate-source voltage range for improved Class C operation and gate voltage pulsing
Recommended drivers: MRFE6VS25N (25 W) or MRF6V10010N (10 W)
RoHS Compliant

RF Performance Tables

Typical Performance

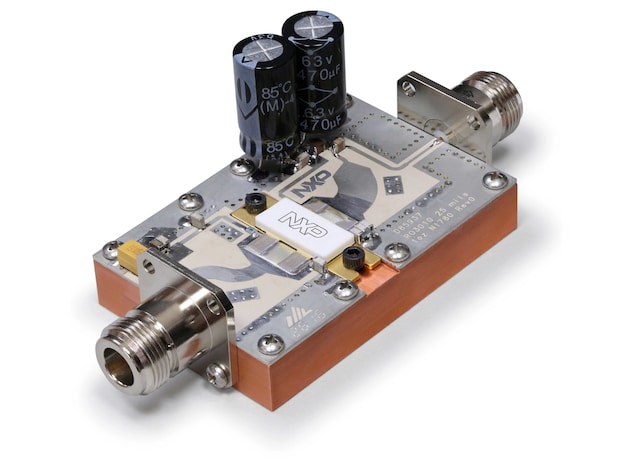

In 1030-1090 MHz reference circuit, I_DQ(A+B) = 100 mA

Frequency (MHz) ⁽¹⁾	Signal Type	V_DD (V)	P_out (W)	G_ps (dB)	η_D (%)
1030	Pulse (128 µsec, 10% Duty Cycle)	50	800 Peak	17.5	52.1
1090		50	700 Peak	19.0	56.1
1030		52	850 Peak	17.5	51.7
1090		52	770 Peak	19.2	56.1

Typical Performance

In 960-1215 MHz reference circuit, I_DQ(A+B) = 100 mA

Frequency (MHz) ⁽¹⁾	Signal Type	V_DD (V)	P_out (W)	G_ps (dB)	η_D (%)
960	Pulse (128 µsec, 4% Duty Cycle)	50	747 Peak	16.7	50.8
1030			713 Peak	16.5	49.7
1090			700 Peak	16.5	47.1
1215			704 Peak	16.5	54.5

Typical Performance

In 1030 MHz narrowband production test fixture, I_DQ(A+B) = 100 mA

Frequency (MHz)	Signal Type	V_DD (V)	P_out (W)	G_ps (dB)	η_D (%)
1030 ⁽²⁾	Pulse (128 µsec, 10% Duty Cycle)	50	730 Peak	19.2	58.5

Narrowband Load Mismatch/Ruggedness

Frequency (MHz)	Signal Type	VSWR	P_in (W)	Test Voltage	Result
1030 ⁽²⁾	Pulse (128 µsec, 10% Duty Cycle)	> 20:1 at all Phase Angles	17.2 Peak (3 dB Overdrive)	50	No Device Degradation

1. Measured in 1030-1090 MHz reference circuit.
2. Measured in 1030 MHz narrowband production test fixture.
