NFC Antenna Development Kit

OM29263ADK アクティブ

画像にカーソルを合わせると拡大表示されます。

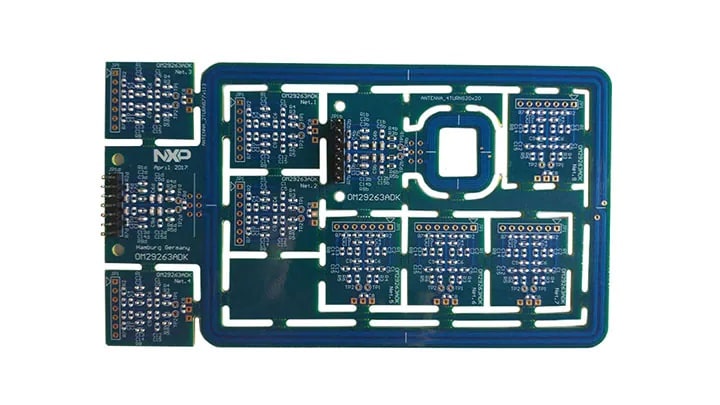

The NFC antenna development kit is a set of 2 ready-to-use pre-matched antennas for use with the CLRC663 plus development board (CLEV6630B). It consists of the popular 4 turns 20x20mm² and the 2 turns 77x113mm² antennas. It complements the standard 2 turns 65x65 mm² antenna and comes in addition of the 3 turns 30x50mm² antenna present in the CLRC663 plus development kit (OM26630FDK).

The NFC antenna development kit is also compatible with the CLRC663 development board (CLEV6630A) and can be optimized for the PN5180 (PNEV5180B/OM25180FDK) and PN7462 family (PNEV7462C/OM27462CDKP) development boards/kits using the 8 included antenna matching PCBs following the instructions in the quick start guide.

This NFC antenna development kit is an excellent tool to evaluate the performance of different antenna shapes and the quickest way to prototyping.

製品詳細

対応製品

RFID

NFCリーダ

  • CLRC66303HN: CLRC663 plus Family: High-Performance NFC Frontends
  • PN5180: NFCフォーラム完全準拠のフロントエンドIC
  • PN7462: 接触型インターフェース・オプションを備えた、アクセス制御向けNFC Cortex®-M0オールインワン・マイクロコントローラ

Features

  • 20x20 mm2 antenna optimal to interact with mobile phones
  • NTAG® or ICODE® SLIX where footprint is limited
  • 77x113mm2 antenna for excellent performance with e.g. ICODE® ILT or MIFARE® including DESFIRE® family
  • Plug and play with CLRC663 plus development board
  • Plug and play with CLRC663 plus development board

購入オプション

OM29263ADK-Image

クリックして展開

  • OM29263ADK
    アクティブ

  • NFC Antenna Development Kit.

  • $26.22 USD
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
