PN7220：EMVCo 3.1およびNFCフォーラム準拠高性能ワンチップNFCコントローラ

PN7220
アクティブ

画像にカーソルを合わせると拡大表示されます。

カードおよびモバイル決済の利用拡大に向けて、Europay、Mastercard、Visa (EMV) のPOS (Point of Sale) 端末はますます軽量化されており、ハードウェアのセキュリティをソフトウェアによるバックエンドのセキュリティに置き換えています。スマートフォンのような市販のモバイル機器でクレジットカード決済が可能になり、これはSoftPOSと呼ばれています。

この高度に統合されたNFCコントローラは、決済と他のサービスを組み合わせる設計のために最適化されており、比類のないパフォーマンスを発揮するとともに、デザインインの簡素化、フットプリントの縮小、PN5190など現行のNFCリーダーからの容易な移行を実現します。

NCIインターフェースはAndroid 13へのシームレスな統合を実現し、高感度のレシーバを兼ね備えたパワフルなトランスミッタは、厳しい条件下であってもEMVCo 3.1のアナログおよびデジタルL1の認証取得を可能にします。

PN7221には、Apple ECPに対応するバージョンが追加されています。

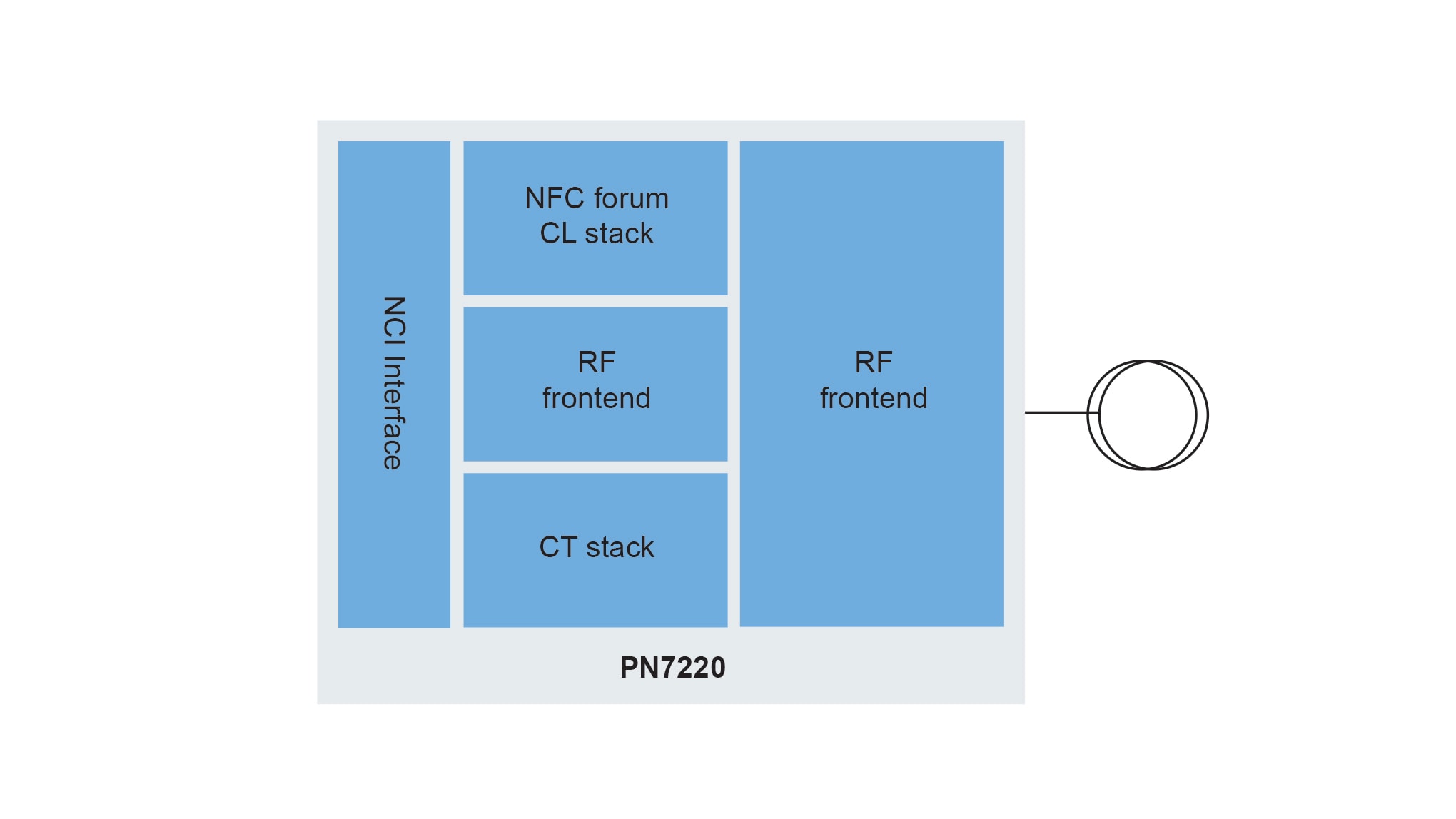

ブロック図

図を選択する。:

PN7220

PN7220

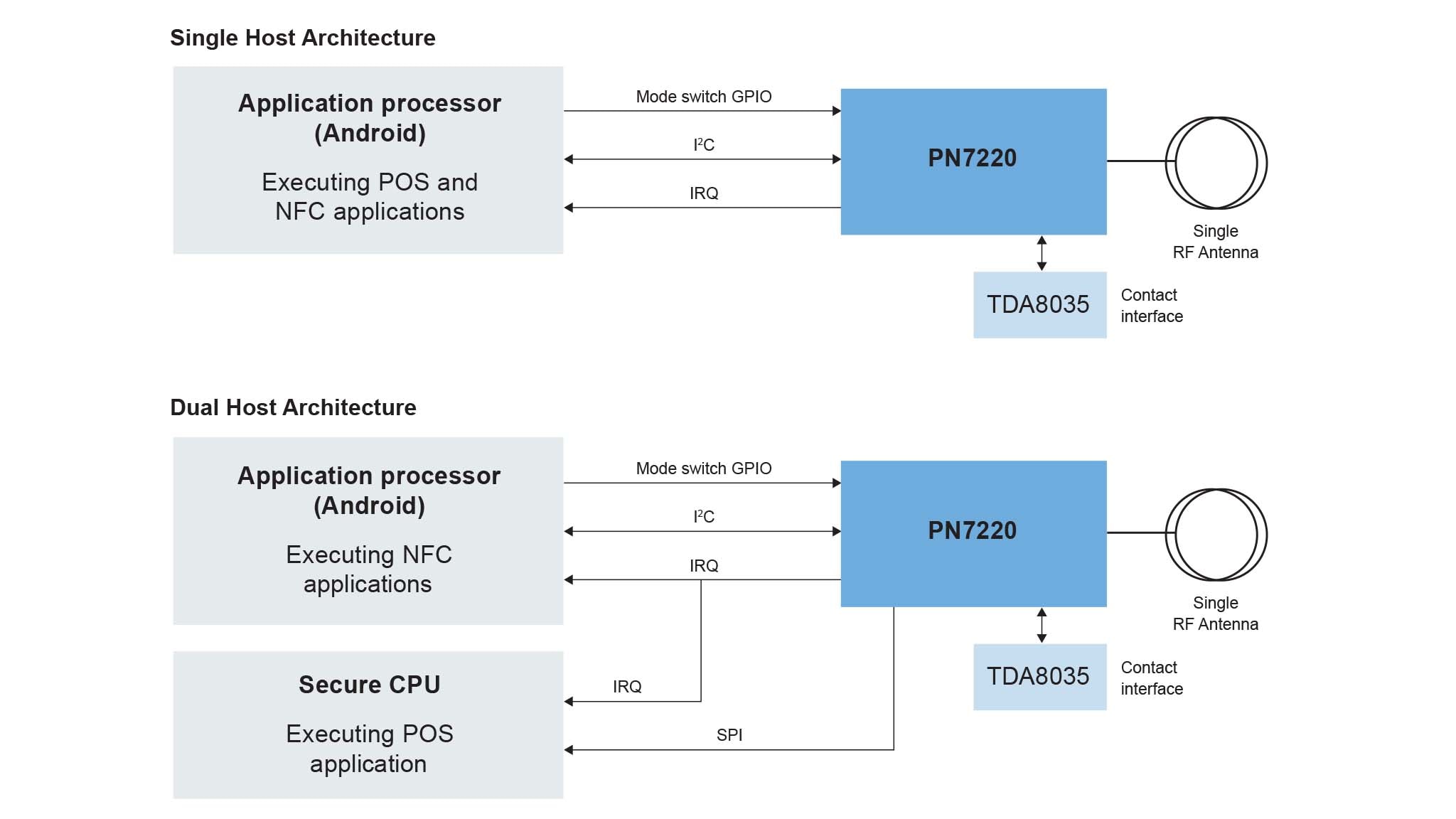

PN7220がサポートするアーキテクチャ

Supported Architectures
図を取得する PDF

特長

サポートされるNFCフォーラム・モード

  • リーダー/ライター・モード：ISO/IEC 14443-A＆B、FeliCa™、MIFARE 1K/4K、NFCフォーラムType 2/3/4A/4B/5、MIFAREカード・ファミリ、ISO/IEC 15693
  • カード・エミュレーション・モード：NFCフォーラムT4T (ISO/IEC 14443-A)

接触型インターフェース

  • 最大3つの接触型インターフェース・スロット（TDA8035搭載）

柔軟性の高いホスト・インターフェース

  • 供給電圧：1.8 Vまたは3.3 V
  • ホスト・インターフェース：1つのCPU接続の場合はI2C（最大3.4 Mb/s）、2つのCPUの場合はI2CとSPI（最大15 Mb/s）
  • 同期を向上させるIRQ信号
  • NCI 2.2準拠のプロトコル

迅速な認証取得

  • 非接触EMVCo 3.1 L1準拠（アナログおよびデジタル）
  • NFCフォーラム準拠（アナログおよびデジタル）、デバイス要件CR13
  • NFC Cockpit構成ツールによるサポ ート

高性能NFCコントローラ

  • RFトランスミッタ供給電圧：2.4～5.7 V
  • DC/DCアクティブ時のRFドライバ最大電流：350 mA (2 W)
  • 低消費電力でのカード検出

OSサポート

  • Android 13

ファームウェア

  • メンテナンスを容易にするファームウェア・アップデート

温度

  • 温度範囲：-40～+105°C

パッケージ

  • 標準VFBGA64パッケージ (4.5 x 4.5 mm)

もっと見る

購入/パラメータ

2 結果

マッチしていない 0 NRND

パーツ

説明を表示

注文

コンピュータ支援設計 モデル

状況

Application Segment

Read distance [TYP] (mm)

特徴

Contactless Identification Standard

Host Interface

Host interface protocol

電源電圧 [最小 - 最大] (V)

RF driver supply voltage [min-max] (V)

RF driver current [max](mA)

Max output power (W)

Ambient Operating Temperature (Min to Max) (℃)

Package Dimensions (LxWxZ (mm))

パッケージタイプ

パッケージ端子数

PN7220EV
データ・シート

アクティブ

Android POS, Automotive, Car and Bike Sharing, EV Charging Station, Industrial, Loyalty, Mid to High Infotainment/eCockpit, Smart City, SoftPOS

200

EMVCo, NFC Forum Polling, NFC reader/writer

FeliCa, ISO/IEC 14443 Type A, ISO/IEC 14443 Type B, ISO/IEC 15693

I2C, SPI

NCI 2.2

1.8 to 2.5

2.4 - 6

350

2

-40 to 105

4.5 x 4.5 x 0.8

VFBGA64

64

PN7221EV
データ・シート

アクティブ

Android POS, Automotive, Car and Bike Sharing, EV Charging Station, Industrial, Loyalty, Mid to High Infotainment/eCockpit, Smart City, SoftPOS

200

ECP, EMVCo, NFC Forum Polling, NFC reader/writer

FeliCa, ISO/IEC 14443 Type A, ISO/IEC 14443 Type B, ISO/IEC 15693

I2C, SPI

NCI 2.2

1.8 to 3.5

2.4 - 6

350

2

-40 to 105

4.5 x 4.5 x 0.8

VFBGA64

64
