GD3160 XM3 Half-Bridge Evaluation Kit

FRDMGD3160XM3EVM
アクティブ

画像にカーソルを合わせると拡大表示されます。

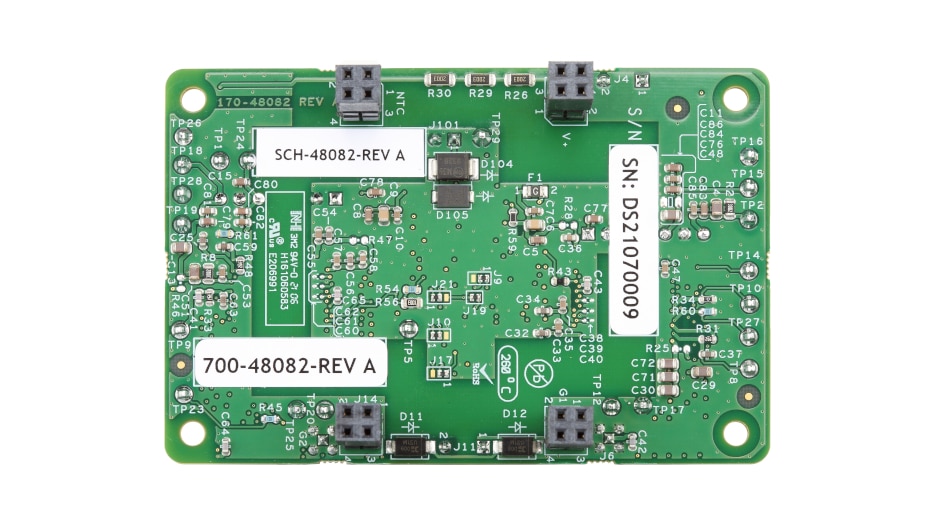

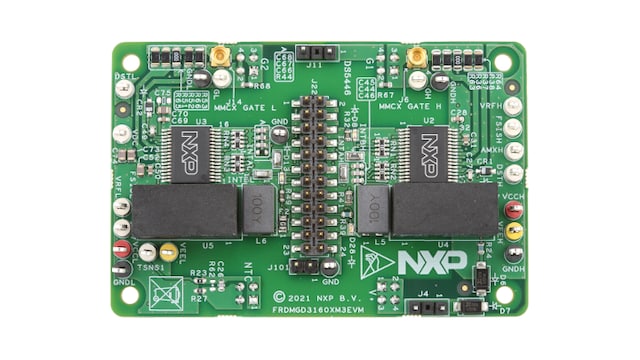

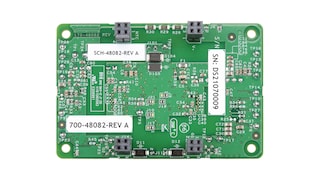

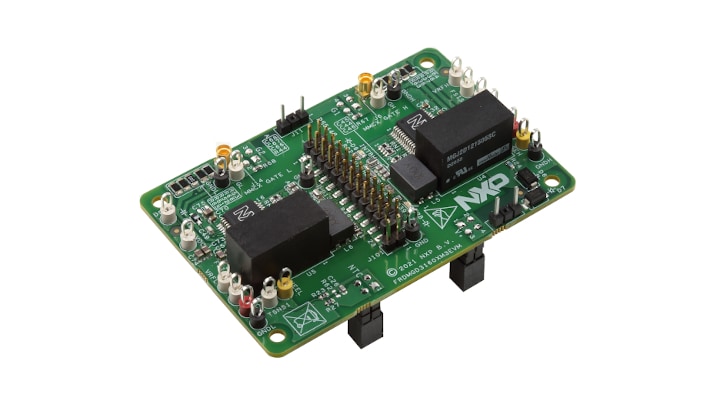

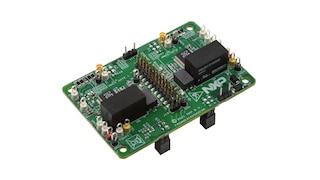

FRDMGD3160XM3EVM is a half-bridge evaluation kit populated with two MC33GD3160 single channel IGBT/SiC MOSFET gate drive devices. The kit includes the Freedom KL25Z microcontroller hardware for interfacing a PC installed with Flex GUI software for communication to the SPI registers on the MC33GD3160 gate drive devices in either daisy chain or standalone configuration.

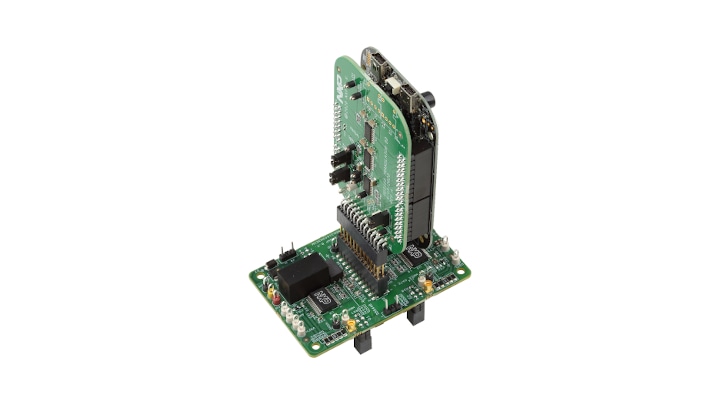

The KITGD3160TREVB translator board is used to translate 3.3 V signals to 5.0 V signals between the MCU and MC33GD3160 gate drivers. The evaluation kit is designed to connect to an Wolfspeed XM3 SiC MOSFET module for half-bridge evaluations and applications development.

対応製品

パワーマネージメント

パワートレイン＆エンジン制御

  • GD3160: SiC MOSFET用のセグメント化ドライブを備えた高度な高電圧絶縁ゲート・ドライバ

Features

Features

  • Compatible with XM3 SiC MOSFET module
  • Flex GUI Graphical User Interface available for use with kit
  • Daisy chain SPI interface configurability
  • Easy to configure jumper options
  • SPI configurable register options using Flex GUI
  • Double Pulse and Short Circuit evauations
  • Fiber Optic connections for external PWM inputs

購入オプション

FRDMGD3160XM3EVM-Image

クリックして展開

  • FRDMGD3160XM3EVM
    アクティブ

  • GD3160 XM3 Half-Bridge Evaluation Kit.

  • Kit Contains

    Half-Bridge evaluation kit featuring GD3160 gate drive devices for IGBT/SiC MOSFET

    • KITGD3160TREVB translator with KL25Z MCU
    • Micro USB cable
    • Quick start guide
  • $194.03 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 5
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
