動的ゲート強度制御を備えた高度な高電圧絶縁ゲート・ドライバ

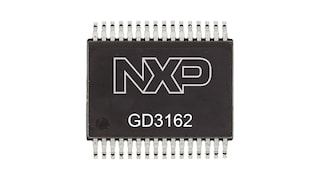

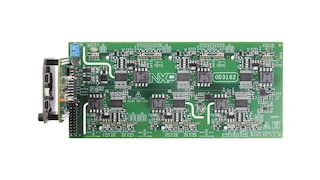

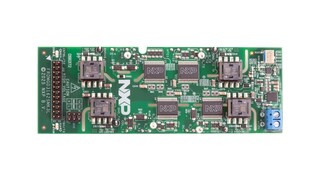

GD3162
アクティブ

画像にカーソルを合わせると拡大表示されます。

GD3162は、xEVトラクション・インバーター用の最新のSiCおよびIGBTモジュールを駆動するように設計された、高度なガルバニック絶縁シングルチャネル・ゲート・ドライバです。

GD3162は、SPIを介したプログラマブル・インターフェースによって調整できる、動的ゲート駆動強度を備えています。さらに、自律的に管理される高度なプログラマブル保護機能を備え、パワー・デバイスやゲート・ドライバのフォルトとステータスが割込みピンを介して報告されます。

GD3162は、高度な機能安全統合システム (ASIL C/D) 向けに設計されており、車載アプリケーションの厳しい要件を満たし、AEC-Q100グレード1に完全に準拠しています。

ブロック図

GD3162

GD3162 Block Diagram
図を取得する PDF

特長

動作

  • ドライブ駆動能力を向上させるブースト機能を内蔵：最大10/20/30 Aのソース/シンク電流
  • 最大VCC出力電圧：25 V
  • プログラム可能なADC遅延 – PWMの立ち上がりエッジまたは立ち下がりエッジから最長8 μsのサンプリング遅延

保護

  • NTCサーミスタまたはダイオード・センサ用のHV温度検知 (TSENSE) を内蔵、オフセットとゲインをプログラム可能
  • 迅速なVCE DeSat検出および応答時間：1 μs未満 (SiC)
  • PWMのデッドタイム範囲の改善によるスイッチング損失の削減 (SiC)
  • プログラム可能な2段階ターンオフ (2LTO) とソフト・シャットダウン (SSD)
  • MCU制御または安全ロジック制御のゲート駆動によってDCリンク・キャパシタを能動的に放電

機能安全

  • 追加のプログラマブル・フォルト・ピン (INTA)
  • HVフォルト・マネジメント (FSISO) を内蔵
  • プログラム可能なVCE出力監視

絶縁

  • 最小コモン・モード過渡耐性 (CMTI) 100 V/ns超
  • UL1577に準拠した5,000 Vrmsのガルバニック絶縁（計画）

購入/パラメータ

2 結果

マッチしていない 0 NRND

パーツ

説明を表示

注文

コンピュータ支援設計 モデル

状況

製品機能

Logic Level (V)

パッケージタイプ

パッケージ端子数

標準価格

Frequency (Max) (kHz)

Load Current (IL) [TYP] (A)

チャネル数

保護

Drain-to-Source On Resistance (Typ) (mOhm) (RDS(ON))

負荷電源電圧（最小）（V）

負荷電源電圧（最大）（V）

電源電圧 [最小] (V)

電源電圧 [最大] (V)

SPI [bits]

Ambient Operating Temperature (Min to Max) (℃)

ASIL Certification

MGD3162AM550EK
データ・シート

アクティブ

Advanced HV GDIC with dynamic gate strength, RDSonM, VT Detection

5

SSOP32

32

1K @ US$4.83

100

10, 20, 30

1

desaturation, overtemperature, real time monitor, segmented drive, short-circuit, two-level turn off, undervoltage

500

-12

25

4.75

6

24

-40 to 125

up to ASIL D

MGD3162AM551EK
データ・シート

アクティブ

Adjustable dynamic gate strength, Advanced HV GDIC with Bus discharge, RDSonM, VT Detection

5

SSOP32

32

1K @ US$5.27

100

10, 20, 30

1

desaturation, overtemperature, real time monitor, segmented drive, short-circuit, two-level turn off, undervoltage

500

-12

25

4.75

6

24

-40 to 125

up to ASIL D
