- P3H2840HN-ARD

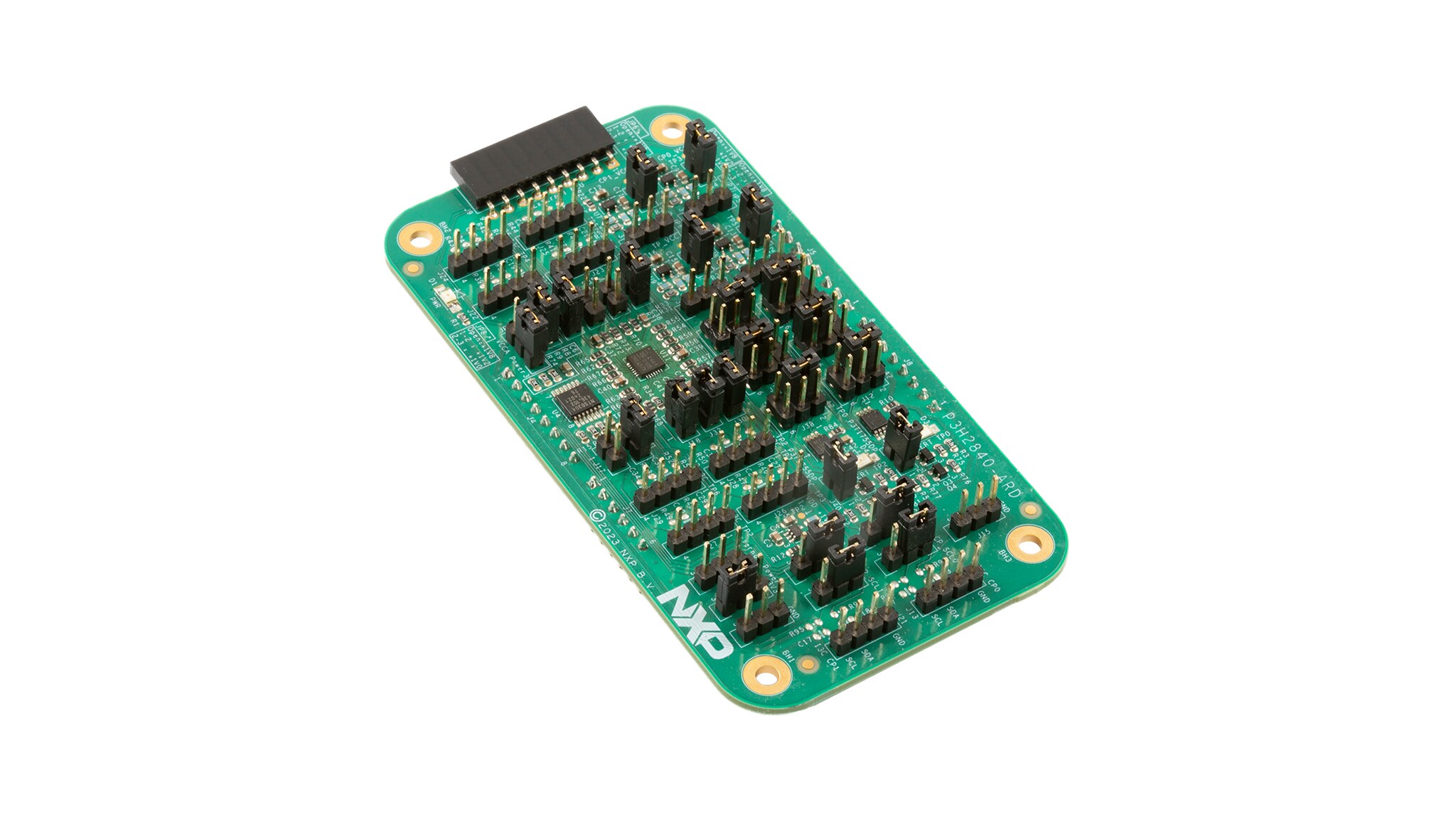

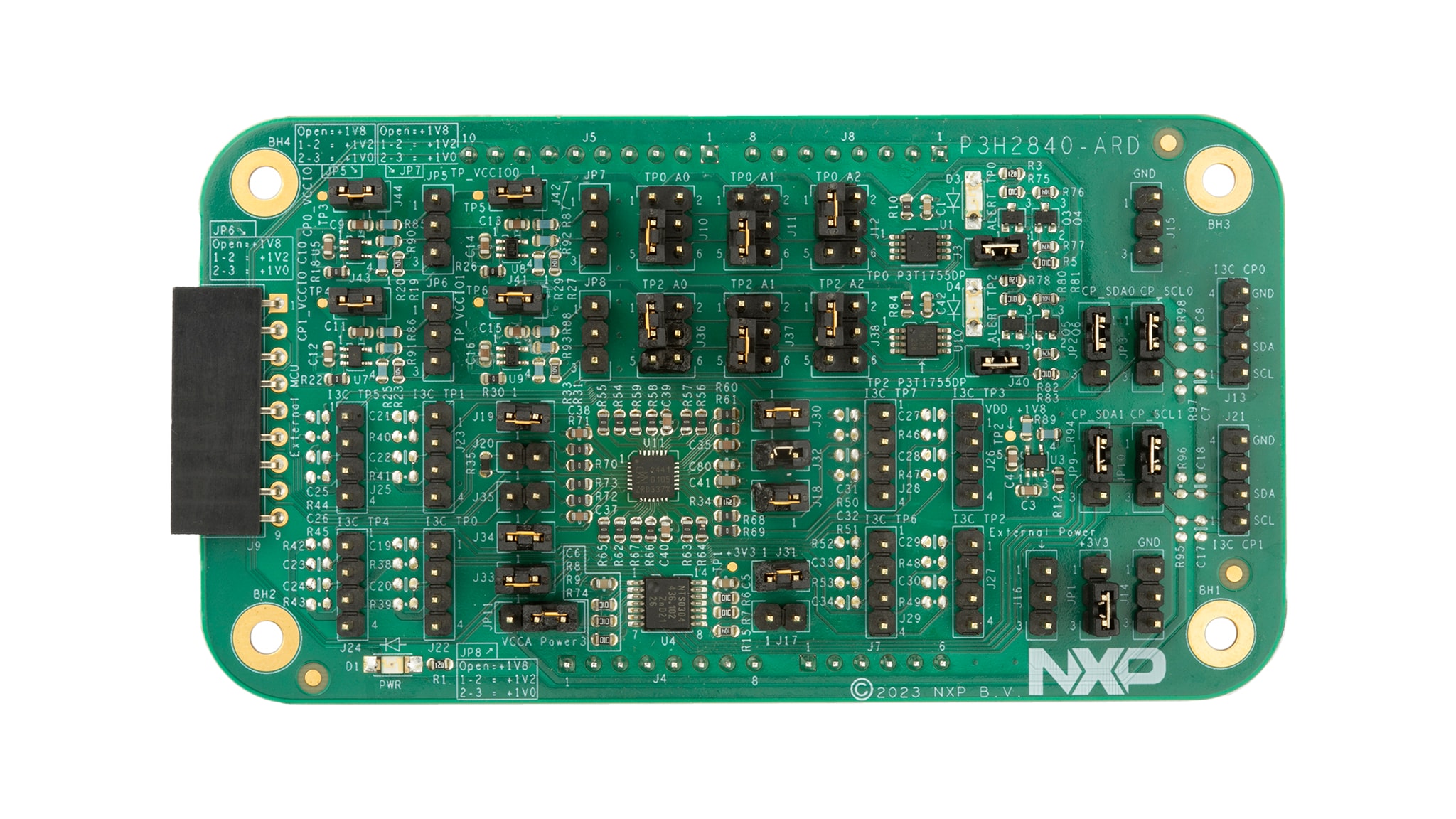

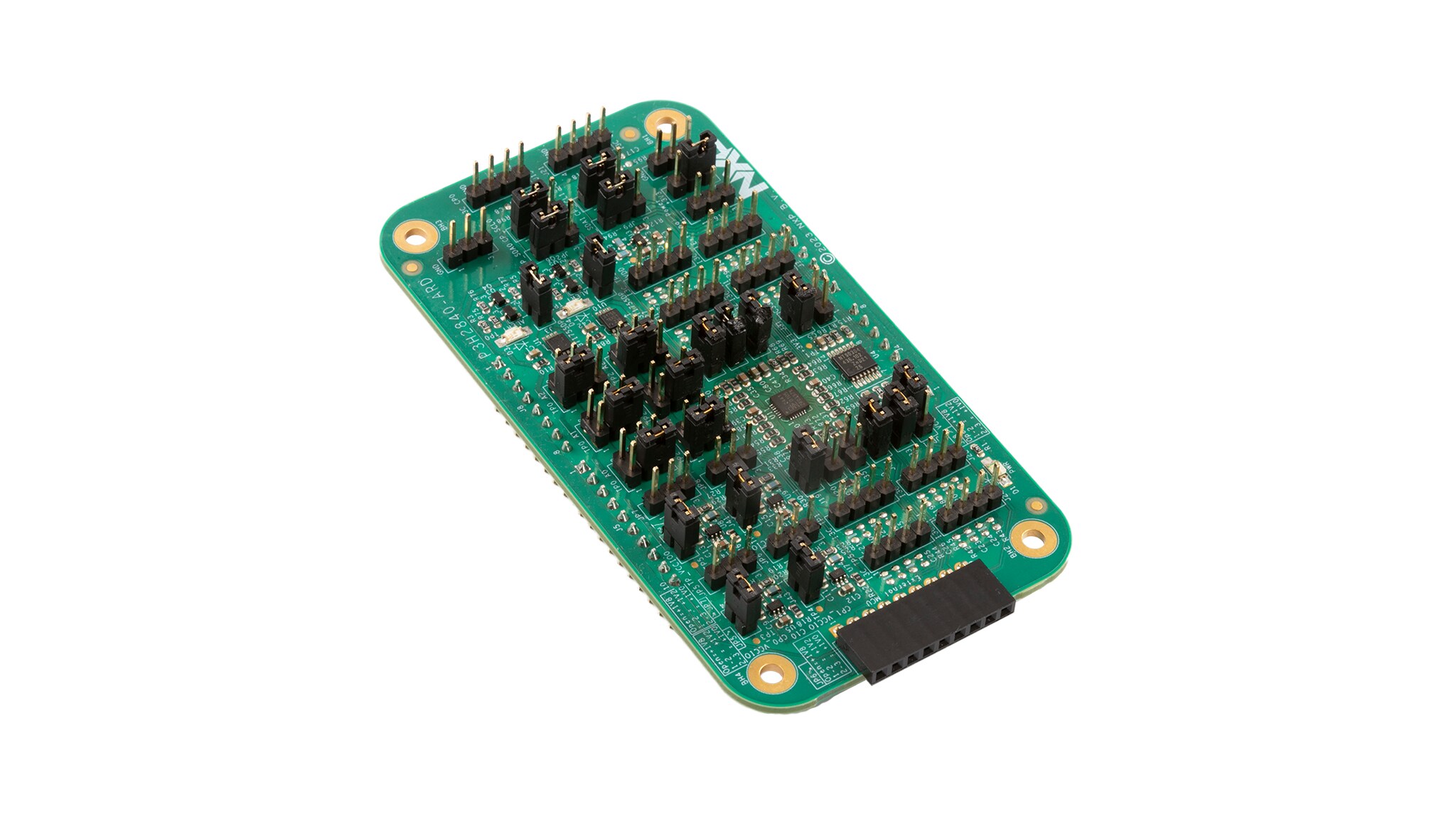

P3H2840HN I3C Hub Arduino® Shield評価ボード
- このページでは、試作品の情報を掲載しています。ここに記載されている仕様や情報は、予告なく変更されることがあります。追加情報については、 または営業担当者にお問い合わせください。
P3H2840HN I3C Hub Arduino Shield評価ボードは、P3H2840HN（開発中）向けの完結した評価プラットフォームです。P3H2840HNのコントローラとターゲット・ポートの評価用に、2個のコントーラ・ポート・コネクタと8個のターゲット・ポート・コネクタがI3Cハブに用意されています。
ボード上には、コントローラとターゲット・ポートの電源構成用に1.0 V / 1.2 V / 1.8 VのLDOと、すべてのシステム検証を実施できるアラートLED付き温度センサ (P3T1755DP) が2個搭載されています。
さらに、P3H2840HNにはスコープ測定と信号アクセスを簡単に行える便利なテスト・ポイントと、ホストPC接続用のUSBインターフェースが搭載されています。電源はUSBポートから供給できますが、外部電源を使用してP3H2840HN-ARD評価ボードに電力を供給することもできます。
製品詳細
特長
主な特長
- I3CまたはI²C/SMBusコントローラ・デバイスを接続するためのコントローラ・ポート2個：コントローラ・ポート0 (CP0) およびコントローラ・ポート1 (CP1)
- ターゲット・ポート (TP) 8個：各ポートにはI3C専用デバイス、I²C専用デバイス、I3C/I²C混在デバイスを接続可能
- 内蔵LDOレギュレータ：1.0 V、1.2 V、1.8 Vを供給
- HUBネットワーク：トランスペアレント・ブリッジ・モードでのコントローラ・ポートとターゲット・ポート間の通信が可能
- I3C IBIおよびホット接合のサポート
- 使いやすいGUIによりハブ機能を簡単に確認可能
