PCA8561 18 × 4 LCD Segment Driver Arduino® Shield

PCA8561AHN-ARD アクティブ

画像にカーソルを合わせると拡大表示されます。

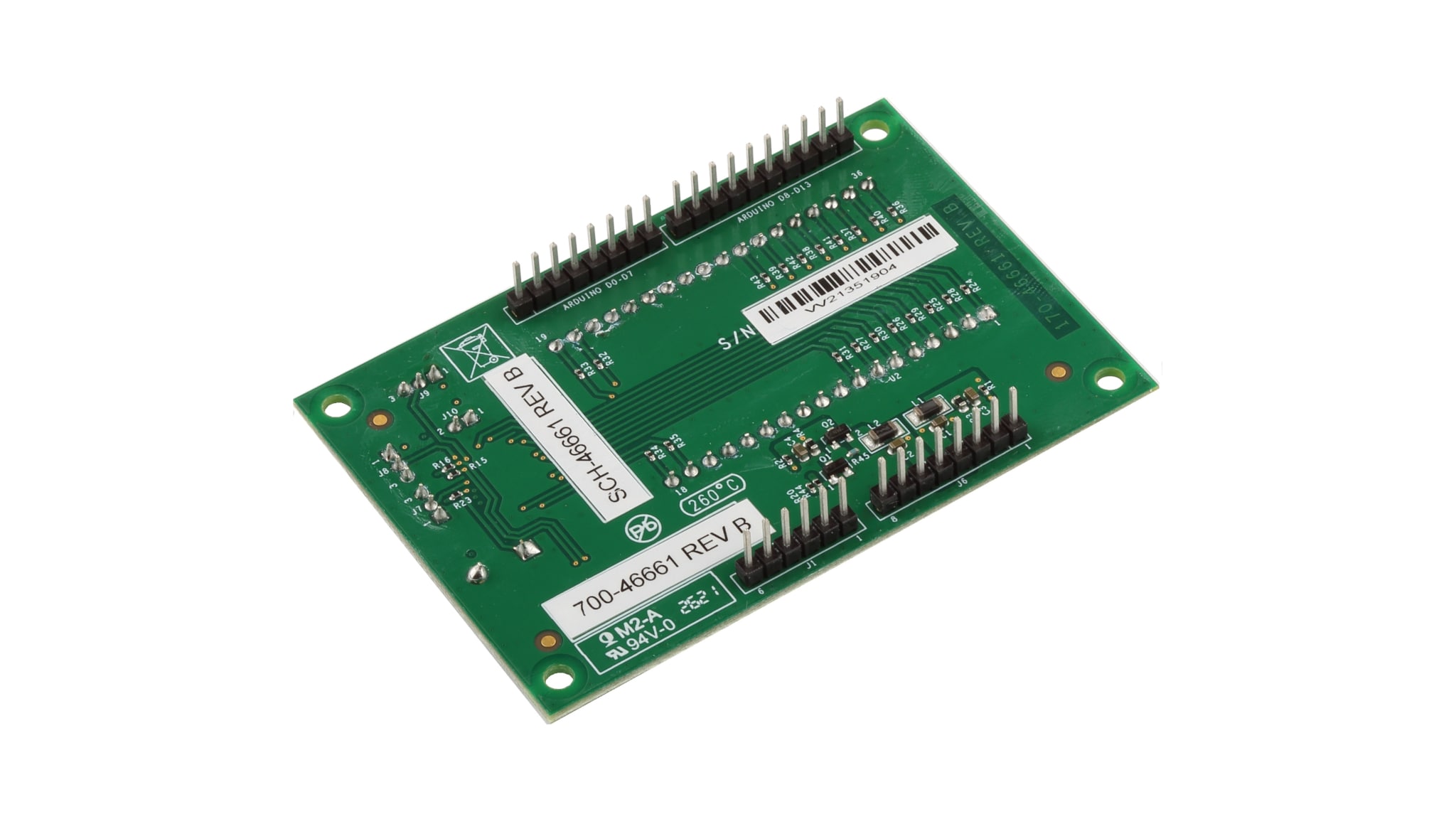

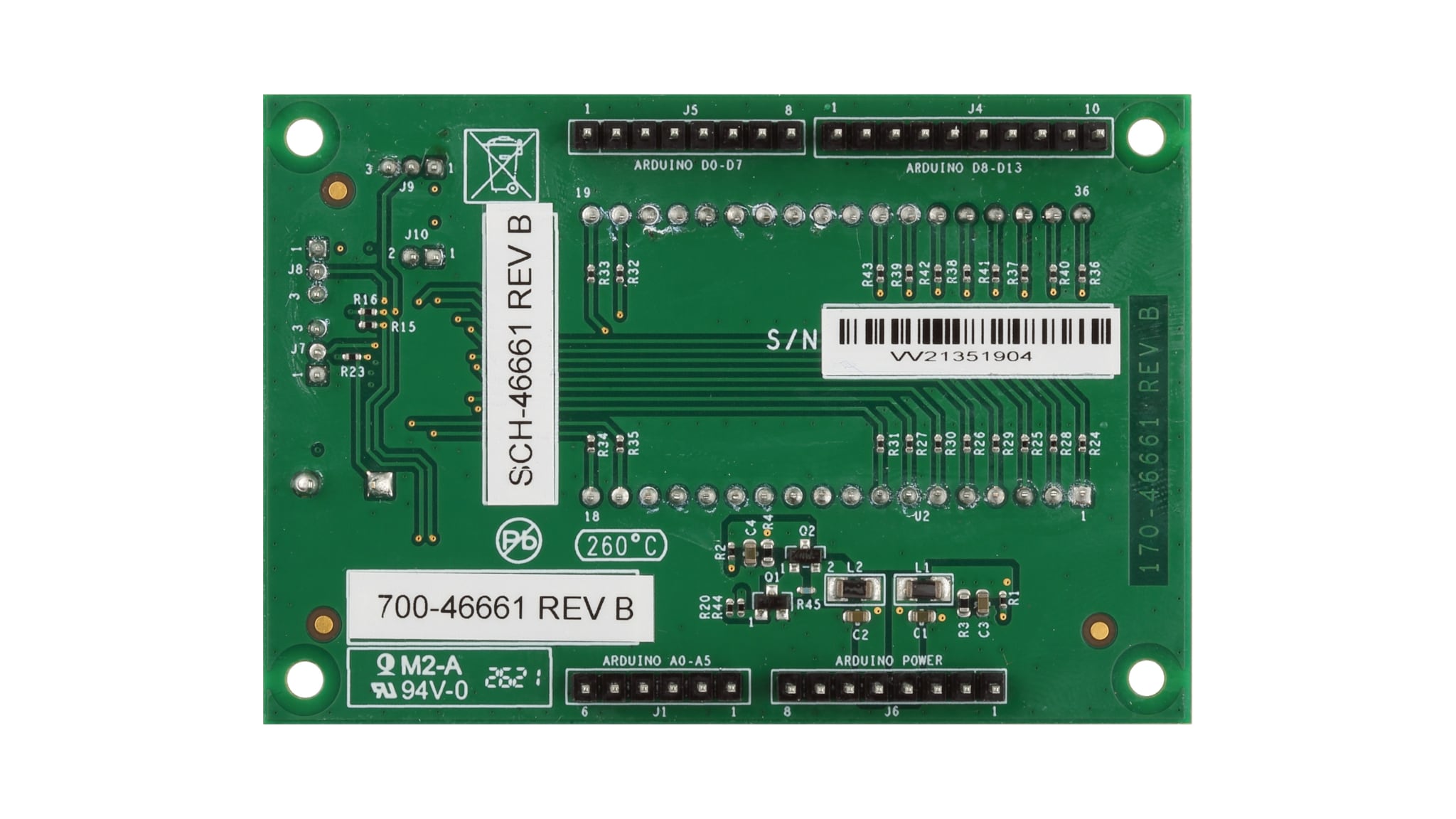

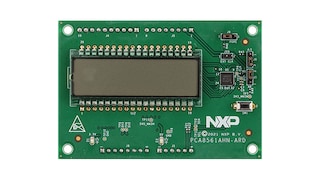

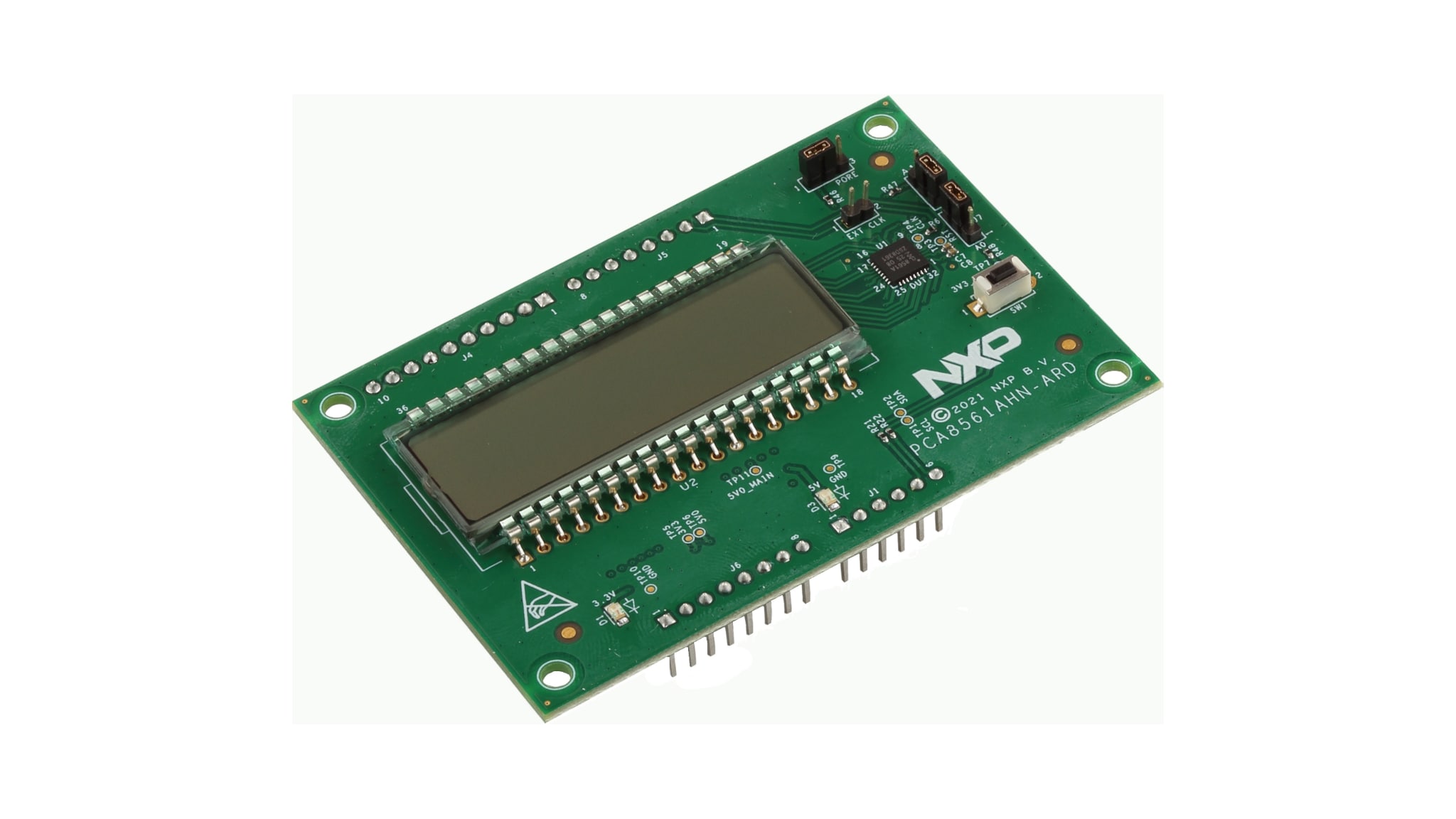

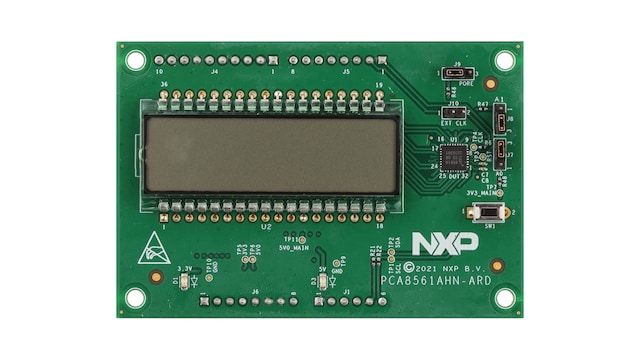

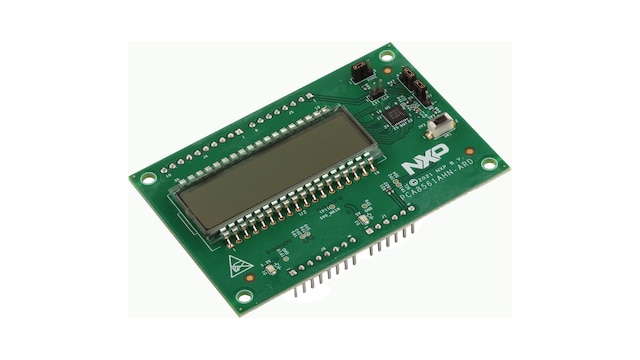

The PCA8561AHN-ARD Arduino Shield board allows easy integration with Arduino EVKs to evaluate the PCA8561A LCD driver features. The LCD panel (DE 301-RS-20/6, Display Elektronik) on the board is used for multi-backplane and segment evaluations.

対応製品

インターフェース

LCDドライバ

  • PCA8561: Automotive 18 X 4 LCD Segment Driver

Features

General Function

  • Single chip LCD controller and driver
  • Selectable backplane drive configuration: static, 2, 3 or 4 backplane multiplexing
  • Selectable display bias configuration: static, 1⁄2, or 1⁄3
  • 18 segment drives:
    • Up to 9 7-segment numeric characters programmable
    • Up to 4 14-segment alphanumeric characters
    • Any graphics of up to 72 segments/elements

Power

  • Supply voltage: 1.8 V to 5.5 V (VDD, VLCD)
  • Low standby current (0.6 µA)

Interface

  • 400 KHz I²C-bus
  • 5 MHz SPI bus

Package

  • HVQFN32: plastic thermal enhanced very thin quad flat package, no leads, 32 terminals, body 5 x 5 x 0.85 mm

購入オプション

PCA8561AHN-ARD-Image

クリックして展開

  • PCA8561AHN-ARD
    アクティブ

  • PCA8561 18 × 4 LCD Segment Driver Arduino® Shield.

  • Kit contains:

    • PCA8561AHN-ARD Arduino shield
    • Quick reference card
    • Additional hardware required: USB A-to-MicroB cable (not included)
  • JP¥ 2,844
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 22
    • 配送: 通常 1～2営業日以内に配送
