MC33772C搭載のETPLを使用した800 Vバッテリ・ジャンクション・ボックス

RD772BJBTPL8EVB アクティブ

画像にカーソルを合わせると拡大表示されます。

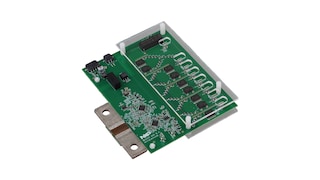

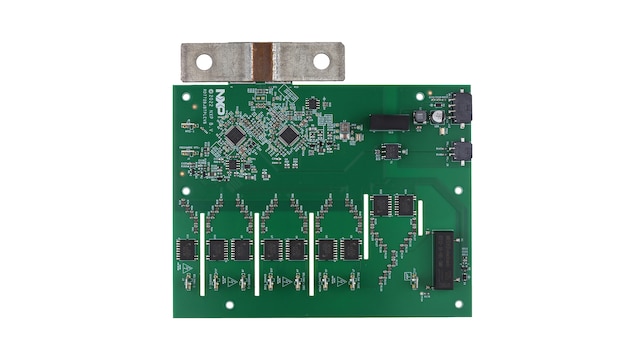

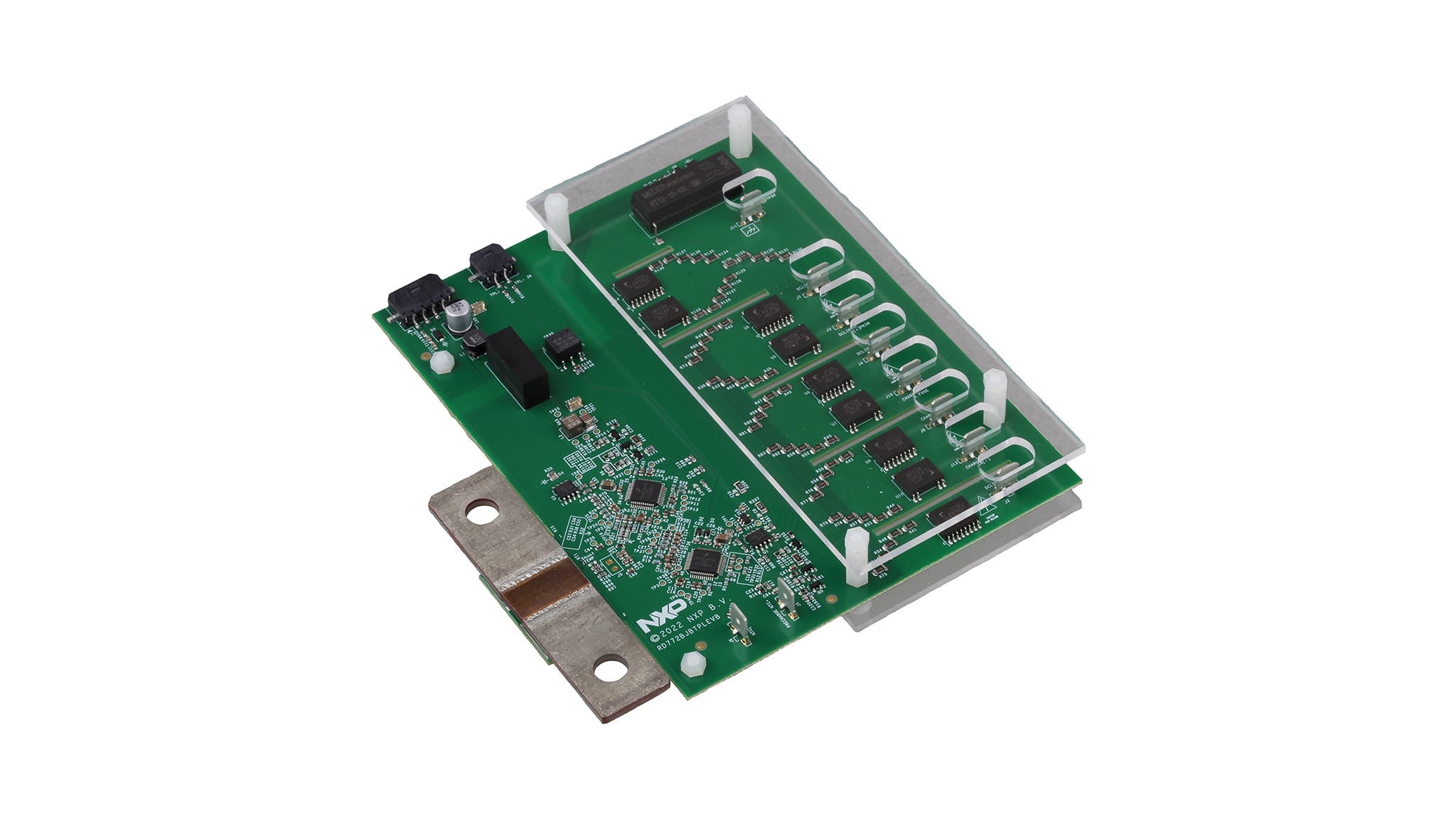

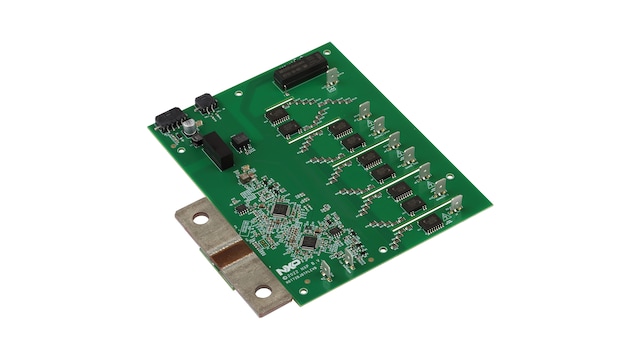

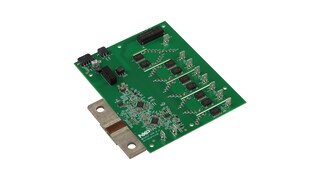

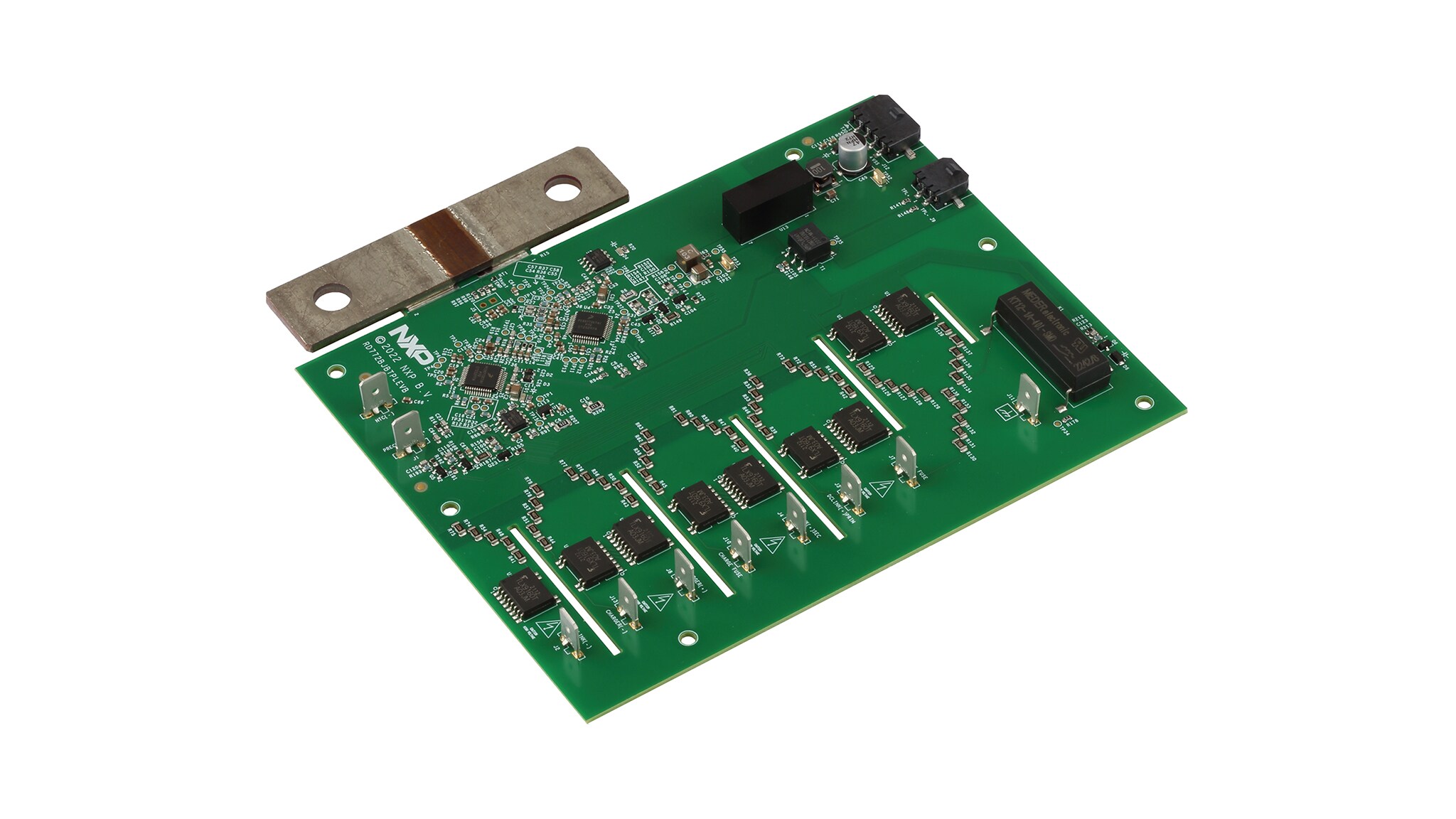

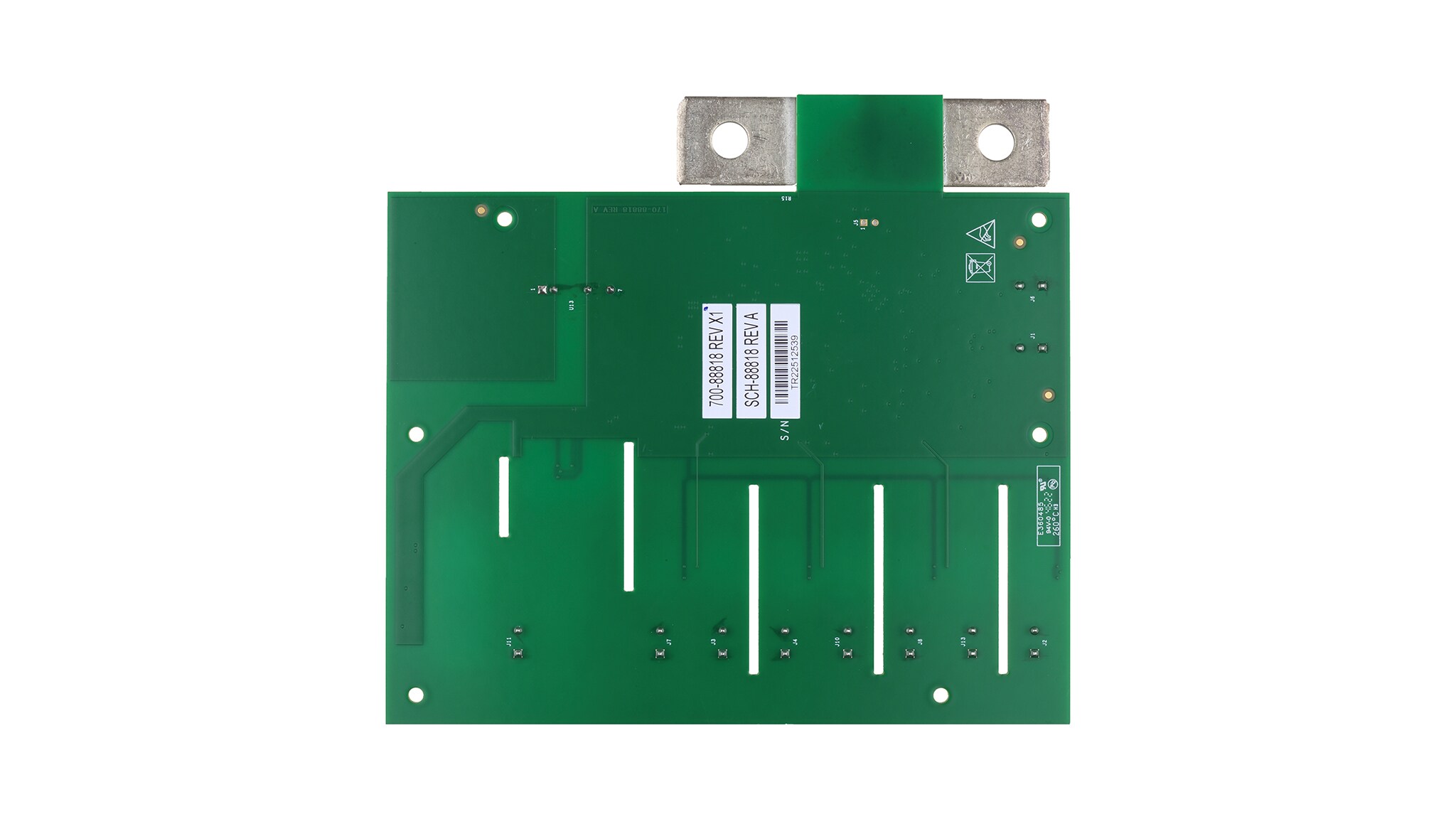

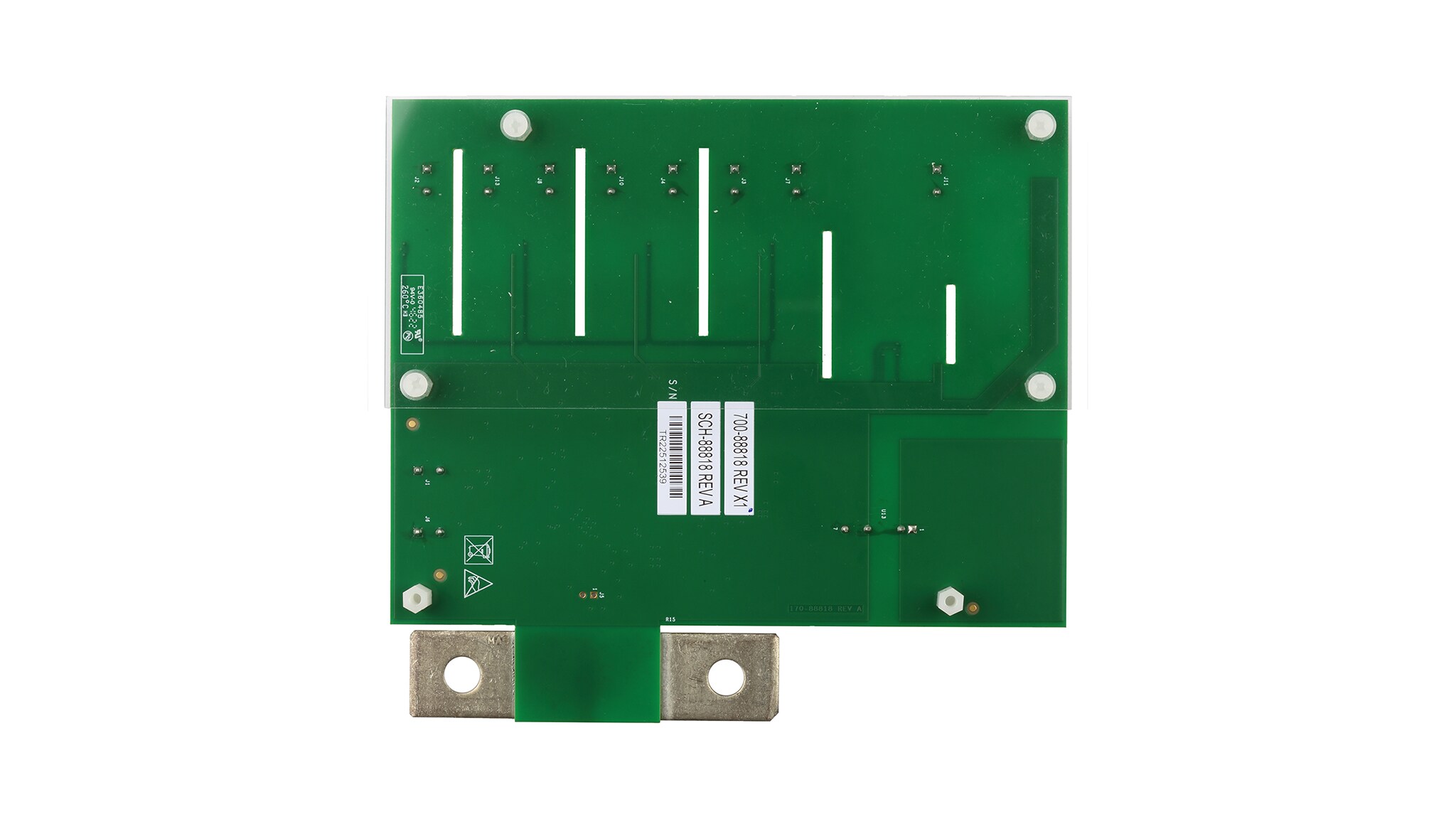

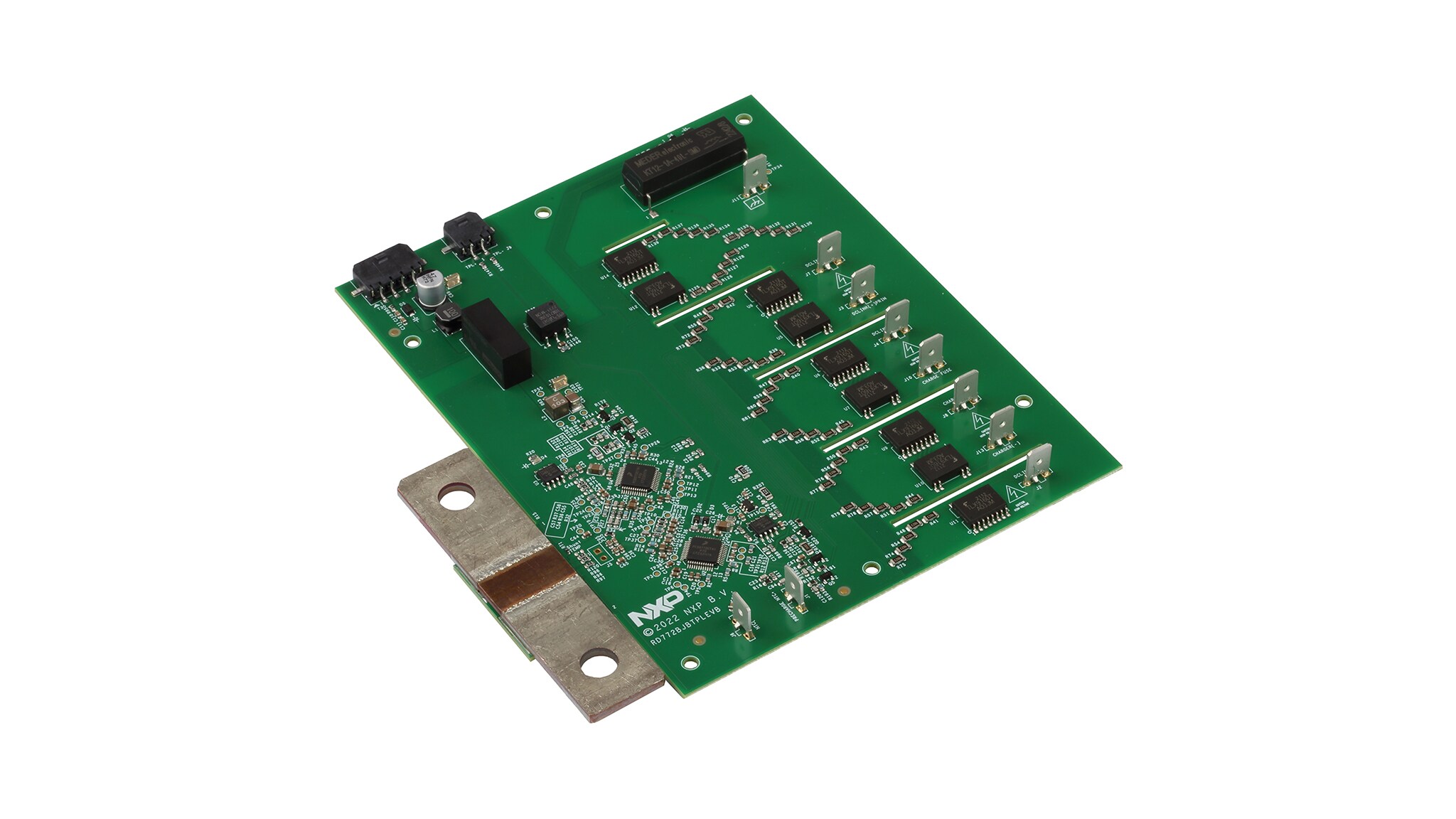

RD772BJBTPL8EVBは、エレクトリカル・トランスポート・プロトコル・リンク (ETPL) 通信を備えたバッテリ・ジャンクション・ボックス (BJB) のリファレンス・デザインです。800 V高電圧バッテリー・マネジメント・システム (HVBMS) のハードウェアとソフトウェアの迅速なプロトタイプ作成を目的としています。このボードは高電圧および大電流の冗長測定用に2個のMC33772Cバッテリー・センサを内蔵し、絶縁測定を行います。

このボードは、ETPLを使用したRD-HVBMSCT800BUNリファレンス・デザイン・バンドルの一部です。

ブロック図

RD772BJBTPL8EVB

RD772BJBTPL8EVB Block Diagram
図を取得する PDF

対応製品

パワーマネージメント

バッテリー・セルコントローラ

  • MC33772C: 6チャネルのリチウムイオン・バッテリー・セル・コントローラIC

特長

高電圧測定

  • 7種類の高精度高電圧測定（最大1000 V）

バッテリー電流測定

  • 最大+/-1500 Aの電流を完全に冗長測定（シャント搭載済み、適応可能）
  • 0.5%の測定誤差（ICレベルのみ）

温度測定

  • 電流測定補正のためのシャント温度測定
  • プリチャージ抵抗温度測定

絶縁測定

  • 高電圧領域と低電圧領域の間の絶縁抵抗測定

通信

  • BJBとBMU間の絶縁エレクトリカル・トランスポート・プロトコル・リンク (ETPL) 通信

購入オプション

RD772BJBTPL8EVB-Image

クリックして展開

  • RD772BJBTPL8EVB
    アクティブ

  • HVBMS Battery Junction Box (BJB).

  • キットの内容：

    • RD772BJBTPLEVBボード x 1
    • 電源ケーブル x 1
    • 高電圧測定ケーブル x 7
    • サーマル・センサ・ケーブル x 1対
    • ETPLケーブル x 1
    • 絶縁測定用シャーシ・ケーブル x 1
    • アクリル樹脂カバー x 1
  • $1065.73 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 10
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
BATT-TPLCABLE20-Image

クリックして展開

  • BATT-TPLCABLE20
    アクティブ

  • Electrical transport protocol link (ETPL), two-wire, twisted, 20 cm-long cable.

  • $14.38 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 18
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
BATT-TPLCABLE50-Image

クリックして展開

  • BATT-TPLCABLE50
    アクティブ

  • Electrical transport protocol link (ETPL), two-wire, twisted, 50 cm-long cable.

  • $14.38 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 16
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
