TJA11xx PHY用SABRE開発ボード

TJA11xx-SDBx

画像にカーソルを合わせると拡大表示されます。

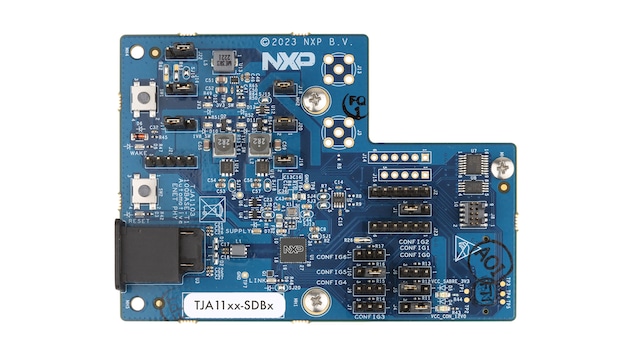

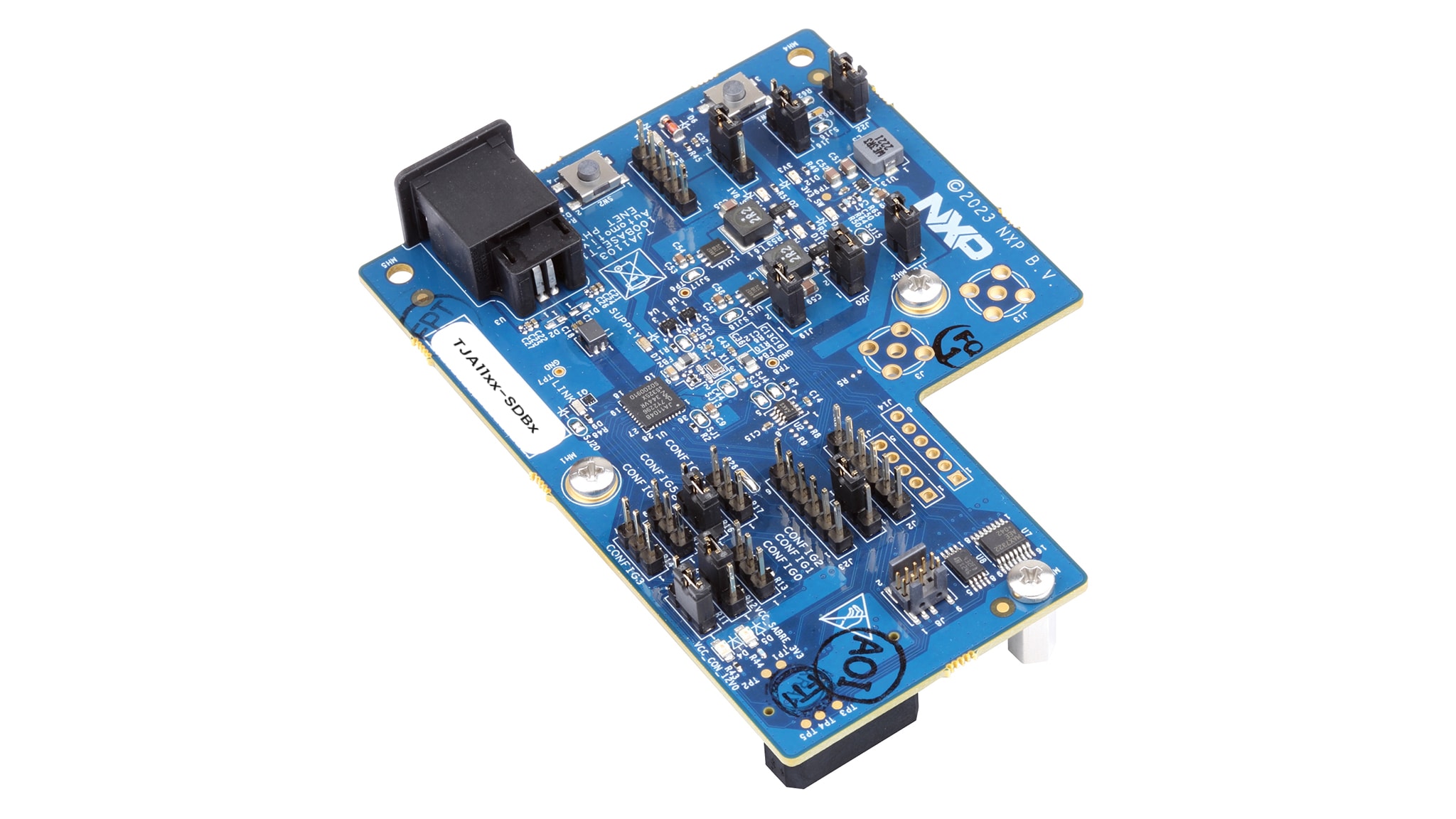

TJA11xx-SDBx SABRE開発ボードは、SGMIIとRGMIIを評価するための専用ツールです。製品名が示すとおり、TJA11xx-SDBRにはRGMII、TJA11xx-SDBSにはSGMIIが含まれています。

アプリケーションの迅速なプロトタイプ作成を可能にするために、NXPの各種システム開発ボードは、最新のレーダー用SoCをはじめとして、共通のSABREコネクタを搭載しています。

これらのボードは、NXPのPHYファミリ内でMACsecを使用して（または使用せずに）100BASE-T1から1000BASE-T1に拡張するためのリファレンス・デザインとなります。同じボードをTJA1103、TJA1104、またはTJA1120とともに注文できます。

SABREコネクタを利用することで、TJA11xx-SDBxボードをS32KおよびS32G µP/µC評価ボードとスムーズにインターフェースできます。

ブロック図

TJA11xx-SDBx

TJA11xx-SDBx Block Diagram
図を取得する PDF

対応製品

インターフェース

車載用イーサネットPHY

  • TJA1103: TJA1103、ASIL B準拠車載イーサネット100BASE-T1 PHYトランシーバ
  • TJA1104: TJA1104, MACsec対応ASIL B準拠車載用イーサネット100BASE-T1 PHYトランシーバ
  • TJA1120: TJA1120、ASIL B準拠、車載用イーサネット1000BASE-T1 PHYトランシーバ
  • TJA1121: TJA1121、MACsec対応ASIL B準拠車載用イーサネット 1000BASE-T1 PHY トランシーバ

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K3: S32K3 車載向け汎用マイクロコントローラ

S32G車載ネットワーク・プロセッサ

  • S32G3: 車載ネットワーキング向けS32G3プロセッサ
  • S32G2: 車載ネットワーキング向けS32G2プロセッサ

S32Z / S32E リアルタイム・プロセッサ

  • S32Z2: S32Z2 安全でセキュアな高性能リアルタイム・プロセッサ

特長

コネクティビティ

  • 100BASE-T1および1000BASE-T1車載イーサネット

一般仕様

  • TJA1104 (100BASE-T1) およびTJA1120 (1000BASE-T1) の迅速な機能評価
  • MII/RMII/RGMIIをサポート（品番の末尾がRの製品）
  • SGMIIをサポート（品番の末尾がSの製品）
  • SMAおよびJTAGコネクタ
  • 電圧と電流のタップ・ポイント
  • ピン・ヘッダを介して制御信号にアクセス可能
  • ピン・ストラッピングによるジャンパ設定が可能
  • インヒビットおよびウェイクイン/アウトの制御信号
  • 複数電源オプション

購入オプション

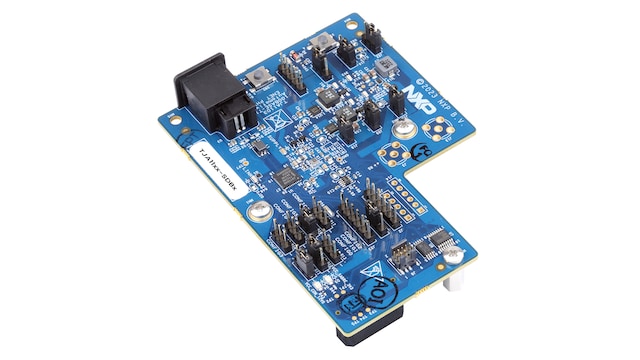

TJA1104-SDBS-Image

クリックして展開

  • TJA1104-SDBS
    アクティブ

  • SABRE Development Board for TJA1104 (SGMII) PHY.

  • キットの内容：

    • 組立て済み/テスト済みのTJA1104-SDBS評価ボード（静電気防止バッグ入り）
    • ケーブル：MateNETコネクタ2個付きのUTP

    注：TJA11xx-SDBxのドキュメントにアクセスするには、NDAが必要です。

  • $212.30 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 19
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
TJA1104-SDBR-Image

クリックして展開

  • TJA1104-SDBR
    アクティブ

  • SABRE Development Board for TJA1104 (RGMII) PHY.

  • キットの内容：

    • 組立て済み/テスト済みのTJA1104-SDBR評価ボード（静電気防止バッグ入り）
    • ケーブル：MateNETコネクタ2個付きのUTP

    注：TJA11xx-SDBxのドキュメントにアクセスするには、NDAが必要です。

  • $210.92 USD
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
代理店からの注文
TJA1120-SDBS-Image

クリックして展開

  • TJA1120-SDBS
    アクティブ

  • SABRE Development Board for TJA1120 (SGMII) PHY.

  • キットの内容：

    • 組立て済み/テスト済みのTJA1120-SDBS評価ボード（静電気防止バッグ入り）
    • ケーブル：MateNETコネクタ2個付きのUTP

    注：TJA11xx-SDBxのドキュメントにアクセスするには、NDAが必要です。

  • $212.30 USD
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
代理店からの注文
TJA1120-SDBR-Image

クリックして展開

  • TJA1120-SDBR
    アクティブ

  • SABRE Development Board for TJA1120 (RGMII) PHY.

  • キットの内容：

    • 組立て済み/テスト済みのTJA1120-SDBR評価ボード（静電気防止バッグ入り）
    • ケーブル：MateNETコネクタ2個付きのUTP

    注：TJA11xx-SDBxのドキュメントにアクセスするには、NDAが必要です。

  • $210.92 USD
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
代理店からの注文
TJA1103-SDBS-Image

クリックして展開

  • TJA1103-SDBS
    アクティブ

  • SABRE Development Boards for TJA11xx PHYs.

  • キットの内容：

    • 組立て済み/テスト済みのTJA1103-SDBS評価ボード（静電気防止バッグ入り）
    • ケーブル：MateNETコネクタ2個付きのUTP
  • $212.30 USD
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
代理店からの注文
