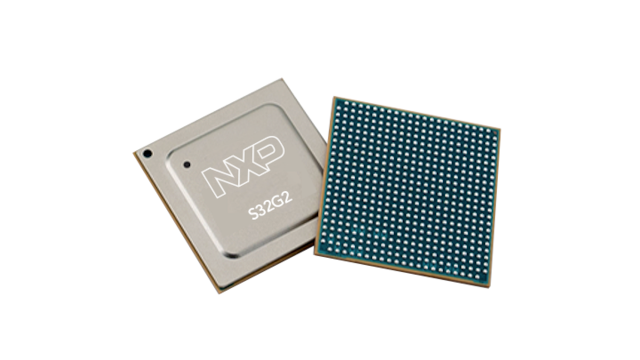

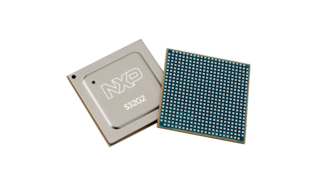

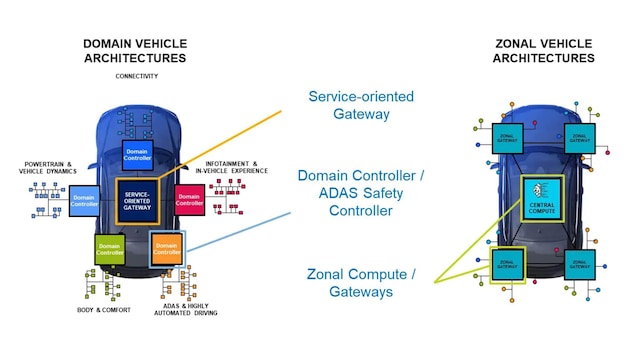

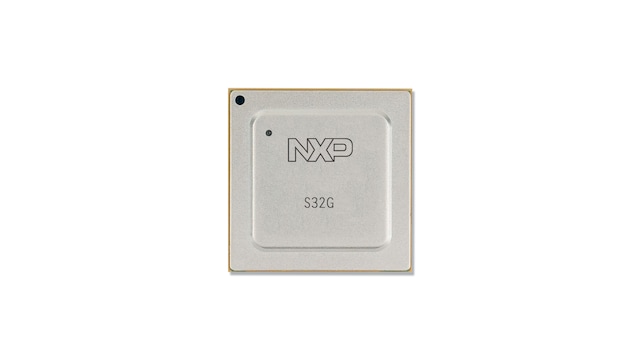

S32G2車載ネットワーク・プロセッサは、ASIL Dのセーフティ、ハードウェア・セキュリティ、高性能なリアルタイムおよびアプリケーション・プロセッシングと、ネットワーク・アクセラレーションを組み合わせています。S32G2は、サービス指向ゲートウェイ、ドメイン・コントローラ、ゾーン・プロセッサ、セーフティ・プロセッサなど、新しい車載アーキテクチャのニーズをサポートします。

S32G2車載ネットワーク・プロセッサは、S32 Design Studio IDEのサポートに加え、リファレンス・ソフトウェア、標準ソフトウェア、プレミアム・ソフトウェアで構成される幅広いソフトウェアの活用によってサポートされています。

データ・シート

リファレンス・マニュアル

製品詳細

ブロック図

図を選択する。:

車載ネットワーキング向けS32G2プロセッサ
車載ネットワーキング向けS32G2プロセッサのソフトウェア・エコシステム

車載ネットワーキング向けS32G2プロセッサ

車載ネットワーキング向けS32G2プロセッサのソフトウェア・エコシステム

図を取得する PDF

特長

主な特長

クワッドArm^® Cortex^®-A53コア（Arm Neon^™テクノロジ搭載）を2コアずつ2つのクラスタに構成し、アプリケーションおよびサービス用にクラスタ・ロックステップをオプションでサポート
リアルタイム・アプリケーション用のトリプルArm Cortex-M7ロックステップ・コア
LLCE (Low Latency Communication Engine) による車載ネットワークの高速化
PFE (Packet Forwarding Engine) によるイーサネット・ネットワークの高速化
HSE (Hardware Security Engine) によるセキュア・ブートおよび高速化されたセキュリティ・サービス
ASIL Dシステム向けの高度な機能安全ハードウェアおよびソフトウェア
AEC-Q100グレード2デバイス：-40°C～105°C

ソフトウェアの活用

Arm Cortex-M7やCortex-A53およびアクセラレータでのS32G2の機能の実行をサポートするソフトウェアが提供されています。ユーザーがアプリケーションを構築するのに役立つ、広範なソフトウェア・ソリューションをご覧ください。続きを読む

ツール	リファレンス・ソフトウェア	標準ソフトウェア	プレミアム・ソフトウェア
S32 Design Studio for S32 Platform 設定ツールを含む FreeMASTERランタイム・デバッグ・ツールホストPC用リアルタイム・デバッグ・ツール eIQ® Auto機械学習 (ML) ツールキット	Linux BSP Cortex^®-A53 FreeRTOS^TM Cortex^®-A53 統合リファレンス・サンプル Cortex-A53 Cortex-M7 USBスタック Cortex-M7 TCP/IPスタック Cortex-M7 SDHCスタック Cortex-M7 S32Gボード診断テスト	S32リアルタイム・ドライバ (RTD) Cortex-M7 EB tresos Studioを含むセーフティ・ペリフェラル・ドライバ (SPD) Cortex-M7 プラットフォーム間通信フレームワーク (IPCF) Cortex-A53 Cortex-M7 PFEドライバ + 標準ファームウェア LLCEドライバ標準ファームウェア HSE標準ファームウェア	S32セキュリティ NDAが必要キー数の増加 IDPS機能 IPsec カスタマイズ・サービス LLCEドライバ・ファームウェア開発キット	S32セーフティ NDAが必要 S32セーフティ・ソフトウェア・フレームワーク (SAF) Cortex-A53 Cortex-M7 セーフティ・コンセプトの実装構造的コア・セルフテスト (SCST) Cortex-A53
車載統合プラットフォーム S32G GoldVIP：S32Gの評価、開発、統合、ラピッド・プロトタイピングの取り組みを加速します。
ソフトウェア・パッケージ・マネージャ車載ソフトウェア・パッケージ・マネージャを使用すると、提供サービスを検索したり、製品概要やリリース・ノートを表示したりできるほか、ソフトウェアのダウンロードも容易になります。ソフトウェア・パッケージ・マネージャの起動			NXPサポート詳細については、NXP担当者にお問い合わせください。サポート・ホーム画面	SafeAssure NDAグループ NXPセキュア・コンテンツを通じて利用できますアクセスのリクエスト

リファレンス・ソフトウェア

Cortex-M7コアに対するFreeRTOS^™サポート、Cortex-A53コアに対するLinux BSPサポートに加え、統合リファレンス・サンプルとボード診断テストが含まれます。

標準ソフトウェア

AUTOSAR^®/非AUTOSARオペレーティング・システム用のリアルタイム・ドライバ、セーフティ・ペリフェラル・ドライバ、Cortex-M7およびCortex-A53コア間の通信のためのプラットフォーム間通信フレームワーク、ハードウェア・アクセラレータのドライバおよびファームウェアが含まれます。

プレミアム・ソフトウェア

拡張されたセキュリティ機能を備えたプレミアム・セキュリティに加え、機能安全実装のためのS32セーフティ・ソフトウェア・フレームワークとCortex-A53コア用の構造的コア・セルフテスト (SCST) を含むプレミアム・セーフティをサポートします。

製品プログラム

長期製品供給

対象製品には最低10年間の製品供給サポートが適用されます。自動車、通信、医療の各セグメント向けに開発された指定対象製品については、最低15年間の製品供給が保証されます。

詳細はこちら

購入/パラメータ

クイック・リファレンス部類名.

パーツ説明を表示	コア・タイプ	Lockstep	動作周波数[最大](MHz)	RAM (kB)	Standby RAM	対応する外部メモリ	Serial Communication	Number of LIN Channels	Flexray	CAN	CAN FD	Ethernet MACs	イーサネット・タイプ	PCIe	USB	Security Modules	Hardware Isolation	タイマー	PWM [Number, bits]	ADC [Number, bits]	JTAG Debug	Aurora Trace	電源電圧 [最小 - 最大] (V)	Ambient Operating Temperature (Min to Max) (℃)	Junction Temperature (Min to Max) (℃)	パッケージタイプ	Package Pitch (mm)	安全保障機能安全	ASIL Certification	AEC-Q100 Temperature Range
S32G254AABK1VUCT データ・シート	2 x Arm Cortex-A53, 3 x Arm Cortex-M7	Yes	400, 1000	8000	32000	DDR3L SDRAM, LPDDR4 DRAM, QSPI NOR, SD3.0/eMMC5.1 NAND	10 x SPI, 2 x FlexRay, 3 x UART, 5 x I²C	4	2	20	20	4	MII, RGMII, RMII, SGMII	2 x PCIe 3.0	1 x USB OTG	HSE_H	XRDC	7 x WDT x 32, 8 x STM x 32	6 x 32	12 x 12	Y	Y	0.8 to 3.45	-40 to 105	-40 to 125	FBGA525	0.8	ISO 26262	up to ASIL D	grade 2
S32G254ASBK1VUCT データ・シート	2 x Arm Cortex-A53, 3 x Arm Cortex-M7	Yes	400, 1000	8000	32000	DDR3L SDRAM, LPDDR4 DRAM, QSPI NOR, SD3.0/eMMC5.1 NAND	10 x SPI, 2 x FlexRay, 3 x UART, 5 x I²C	4	2	20	20	4	MII, RGMII, RMII, SGMII	2 x PCIe 3.0	1 x USB OTG	HSE_H	XRDC	7 x WDT x 32, 8 x STM x 32	6 x 32	12 x 12	Y	Y	0.8 to 3.45	-40 to 105	-40 to 125	FBGA525	0.8	ISO 26262	up to ASIL D	grade 2
S32G274AABK1VUCT データ・シート	3 x Arm Cortex-M7, 4 x Arm Cortex-A53	Yes	400, 1000	8000	32000	DDR3L SDRAM, LPDDR4 DRAM, QSPI NOR, SD3.0/eMMC5.1 NAND	10 x SPI, 2 x FlexRay, 3 x UART, 5 x I²C	4	2	20	20	4	MII, RGMII, RMII, SGMII	2 x PCIe 3.0	1 x USB OTG	HSE_H	XRDC	7 x WDT x 32, 8 x STM x 32	6 x 32	12 x 12	Y	Y	0.8 to 3.45	-40 to 105	-40 to 125	FBGA525	0.8	ISO 26262	up to ASIL D	grade 2
S32G274ASBK1VUCT データ・シート	3 x Arm Cortex-M7, 4 x Arm Cortex-A53	Yes	400, 1000	8000	32000	DDR3L SDRAM, LPDDR4 DRAM, QSPI NOR, SD3.0/eMMC5.1 NAND	10 x SPI, 2 x FlexRay, 3 x UART, 5 x I²C	4	2	20	20	4	MII, RGMII, RMII, SGMII	2 x PCIe 3.0	1 x USB OTG	HSE_H	XRDC	7 x WDT x 32, 8 x STM x 32	6 x 32	12 x 12	Y	Y	0.8 to 3.45	-40 to 105	-40 to 125	FBGA525	0.8	ISO 26262	up to ASIL D	grade 2

設計・リソース

デザイン・ファイル

クイック・リファレンス設計・ファイルの種類.

4 設計・ファイル

シミュレーションとモデル
S32G2 Vehicle Network Processors BSDL Models Files

ZIP改訂 4.0Sep 23, 202411.6 KBS32G2-VNP-BSDL-MODELS-FILES

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
シミュレーションとモデル
S32G2 Vehicle Network Processors Thermal Models Files

ZIP改訂 0Apr 30, 202139.7 KBS32G2-VNP-THERMAL-MODELS-FILES

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
シミュレーションとモデル
S32G2 Vehicle Network Processors IBIS Models Files

ZIP改訂 0Apr 30, 202118.6 MBS32G2-VNP-IBIS-MODELS-FILES

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
シミュレーションとモデル
S32G2 Vehicle Network Processors DDR Models Files

ZIP改訂 0Apr 30, 2021466 KBS32G2-VNP-DDR-MODELS-FILES

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示

エンジニアリング・サービス

NXPから直接サポートを受けるには、以下のサイトをご覧ください。エンジニアリング・サービス.

3 エンジニアリング・サービス

インディペンデントデザインハウス (IDH)
AndroidおよびLinuxエンジニアリングサポート

By Lineo Solutions,Inc. GoldHQ: Nagano, 日本 - 日本対応地域: APAC
インディペンデントデザインハウス (IDH)
プロフェッショナルサービス

By Wind River Systems PlatinumHQ: Alameda, アメリカ合衆国対応地域: Americas
インディペンデントデザインハウス (IDH)
ハードウェア/ソフトウェア・エンジニアリング・サービス

By MicroSys Electronics GoldHQ: Sauerlach, ドイツ対応地域: EMEA

この製品をサポートするその他のパートナー製品を見つけるには、当社の Web サイトにアクセスしてくださいパートナーマーケットプレイス.
