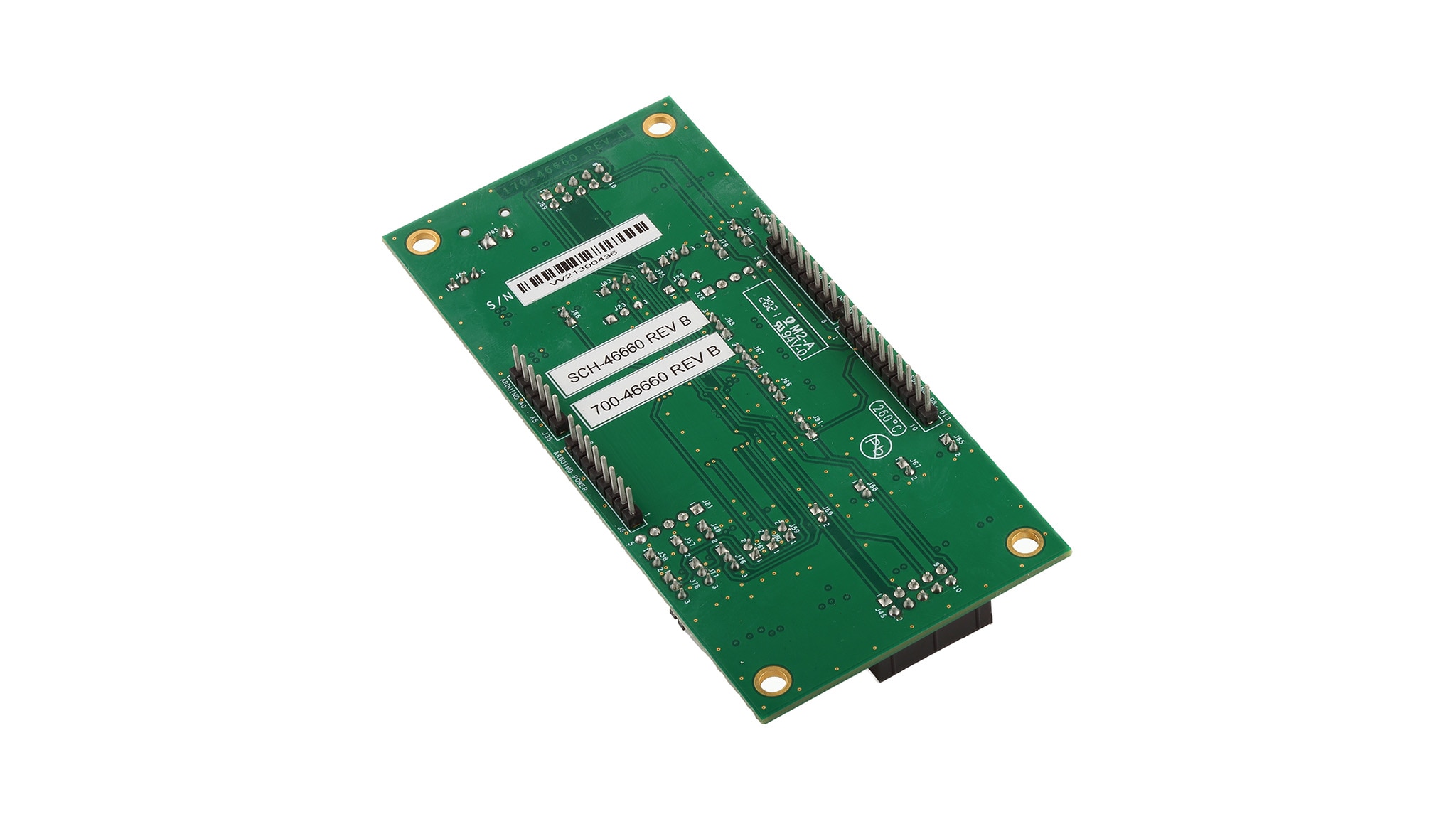

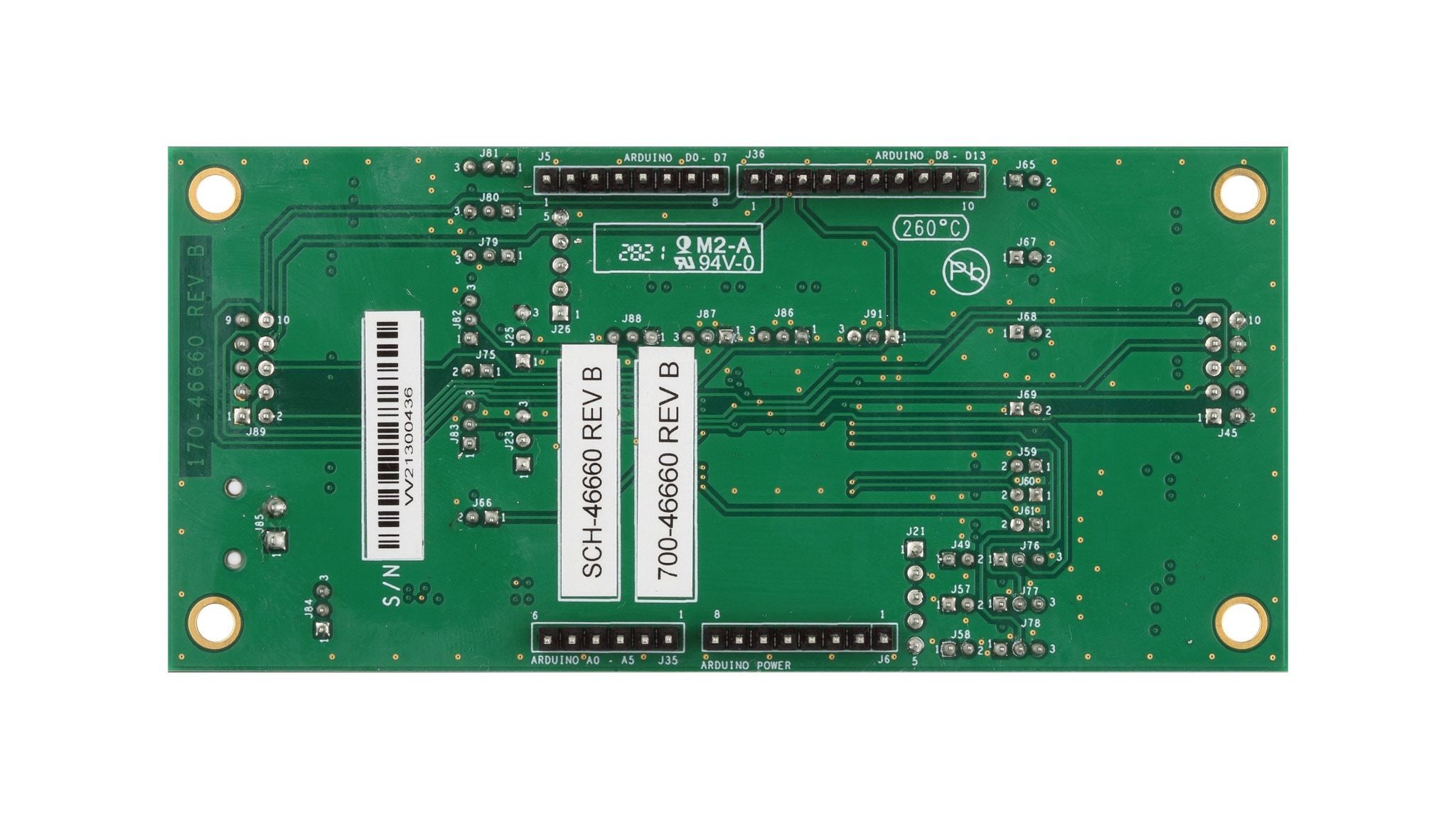

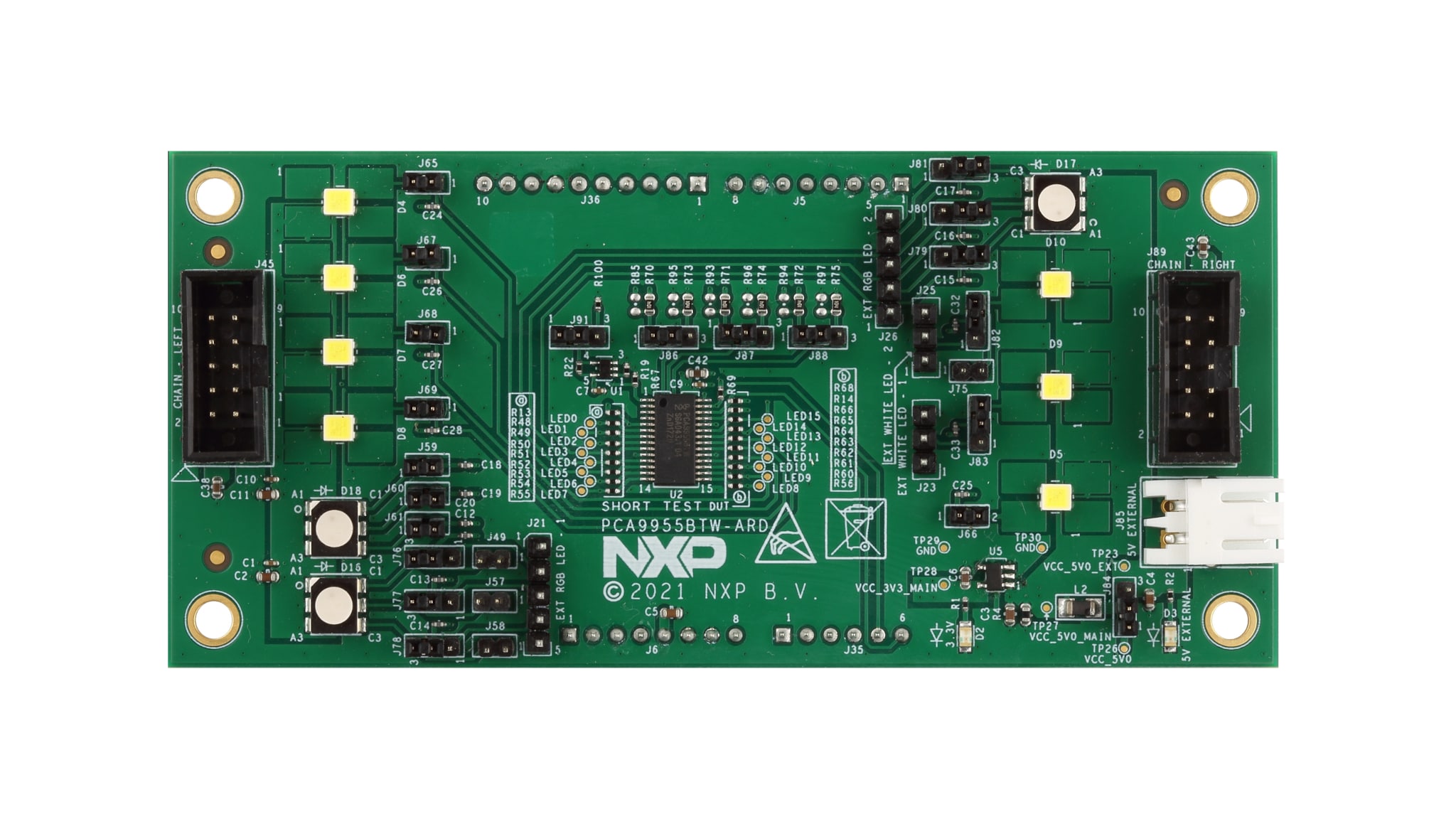

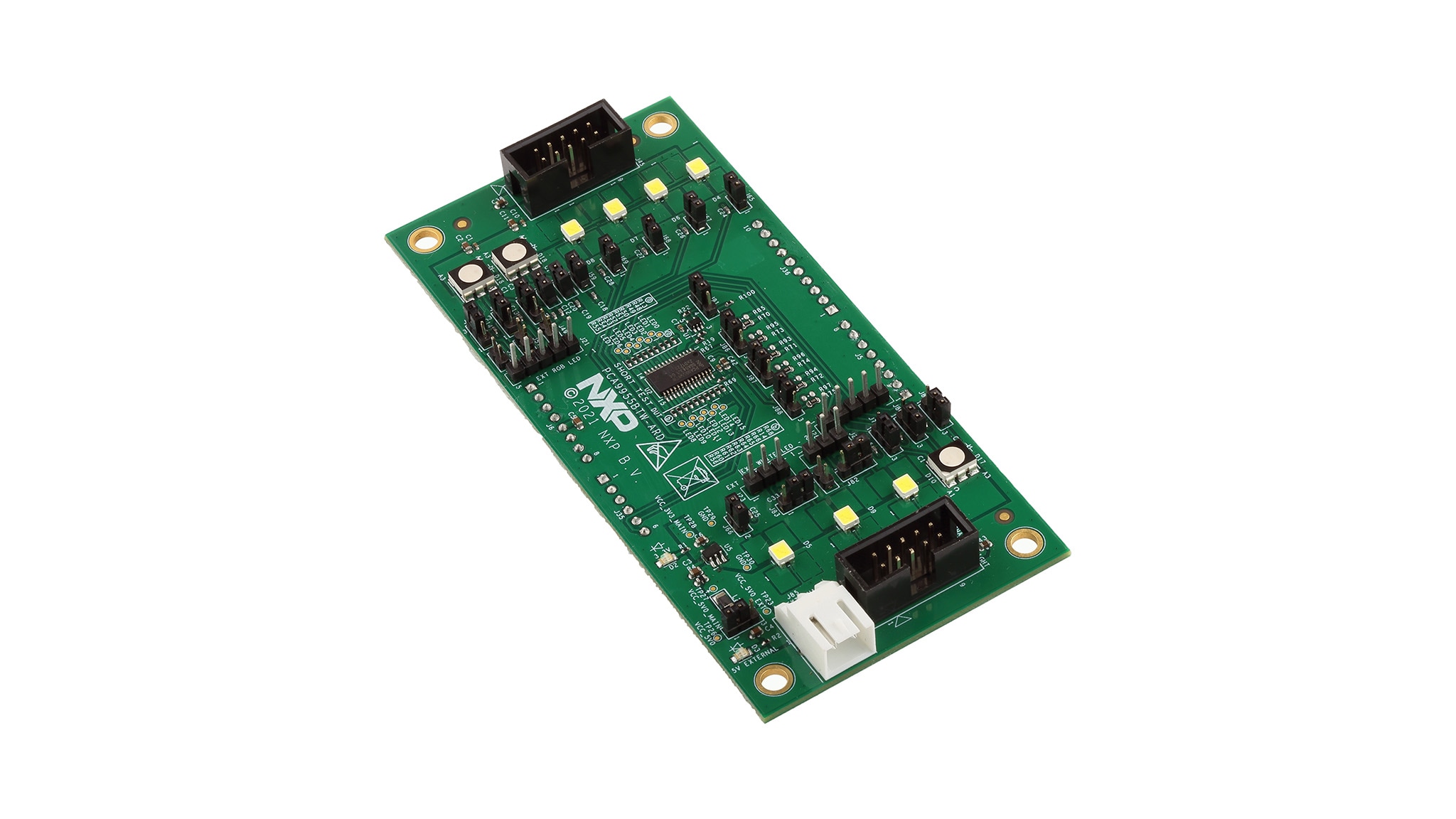

PCA9955BTW-ARD LED Driver Arduino® Shield Evaluation Board

PCA9955BTW-ARD

画像にカーソルを合わせると拡大表示されます。

The PCA9955BTW-ARD Arduino Shield allows easy integration with Arduino EVKs to evaluate the LED controller features for color mixing, blinking and dimming LEDs. A graphical interface allows the user to easily explore the different functions of the driver to create an evaluation system.

対応製品

パワーマネージメント

LEDドライバ

  • PCA9955BTW: 16チャネルFm+ I²Cバス57 mA/20 V定電流LEDドライバ

Features

Gradation Control

  • Support up to four groups of LED gradation control
  • Each LED channel assigned to one of four groups
  • Programmable gradation time and rate for ramp-up and/or ramp-down operation
  • Programmable hold-on time after ramp-up and hold-off time
  • Programmable brightness current output adjustment

Power Supply

  • Supply voltage: 3 V to 5.5 V
  • Low standby current (170 µA)

LED Current

  • 57 mA / 20 V output drive per channel
  • Output current accuracy:
    • ±4% channel to channel
    • ±6% chip to chip
  • Output current adjusts through resistor at REXT pin

Interface

  • 1 MHz I²C bus
  • Output enable (/OE) pin

Package

  • HTSSOP28 - plastic thermal enhanced thin shrink small outline package, 28 leads, body width 4.4 mm, lead pitch 0.65 mm, exposed die pad

購入オプション

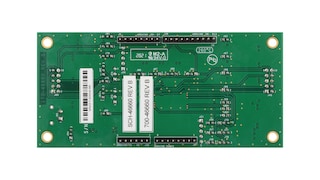

PCA9955BTW-ARD-Image

クリックして展開

  • PCA9955BTW-ARD
    アクティブ

  • PCA9955BTW-ARD LED Driver Arduino® Shield Evaluation Board.

  • Kit contains:

    • Assembled and tested evaluation board in an anti-static bag
    • Quick Start Guide
  • JP¥ 4,266
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 20
    • 配送: 通常 1～2営業日以内に配送
