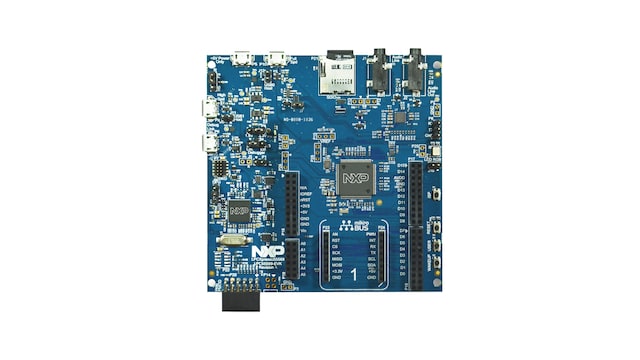

LPCXpresso55S69開発ボード

LPC55S69-EVK アクティブ

画像にカーソルを合わせると拡大表示されます。

LPC5500シリーズMCU用のLPCXpressoボードは、MCUXpressoスイートのソフトウェアとツールを使用した評価とプロトタイプ作成のための強力で拡張可能なプラットフォームを提供します。Arduino UNO Mikroelekronika Clickモジュールのサイトには、幅広いアドオン・オプションが用意されています。これらのボードは、簡単なファームウェア・アップデート・オプションを備えた高速USBデバッグ・プローブを搭載し、CMSIS-DSPに加え、SEGGERのJ-link LITEの特別バージョンをサポートします。SEGGERやP&Eなどの外部デバッグ・プローブも使用できます。

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

LPC5500シリーズ Arm Cortex-M33

  • LPC55S6x: High Efficiency Arm® Cortex®-M33-Based Microcontroller Family

特長

マイクロコントローラ

  • 最大150 MHzで動作するLPC55S69デュアルコアArm Cortex-M33マイクロコントローラ。

メモリ拡張

  • microSDカード・スロット（4ビットSDIO）。

コネクティビティ

  • オンボード・デバッグ・プローブを介してLPC55S69ターゲットからUSBへのUARTおよびSPIポート・ブリッジング。
  • ホストまたはデバイス機能用のMicro-A/Bコネクタを備えた高速およびフルスピードUSBポート。

デバッグ

  • CMSIS-DAPおよびSEGGER J-Linkプロトコル・オプションを備えたオンボードの高速USB/Link2デバッグ・プローブ。
  • 外部デバッグ・プローブのハードウェア・サポート。

センサ

  • NXP MMA8652FCR1加速度センサ

オーディオ

  • ライン入力/出力付きのステレオ・オーディオ・コーデック

拡張オプション

  • MikroEletronika Click拡張オプション
  • LPCXpresso-V3拡張コネクタ、Arduino® UNO Rev3互換
  • PMod互換の拡張/ホスト・コネクタ

ユーザー・インターフェース

  • RGBユーザーLEDに加え、リセット、ISP、ウェイク、ユーザーの各ボタン

購入オプション

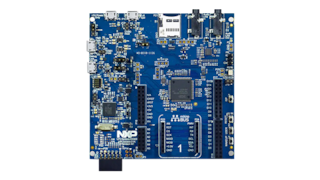

LPC55S69-EVK-Image

クリックして展開

  • LPC55S69-EVK
    アクティブ

  • LPCXpresso55S69 Development Board.

    • 在庫: 在庫あり
    • 在庫: 8
    • 配送: 通常 1～2営業日以内に配送
