14-Cell Battery Pack Emulator to Supply MC33771C BCC EVBs.
BATT-14CEMULATOR, 14-Cell Slider Battery Pack Emulator
14-Cell Battery Pack Emulator to Supply MC33771C BCC EVBs

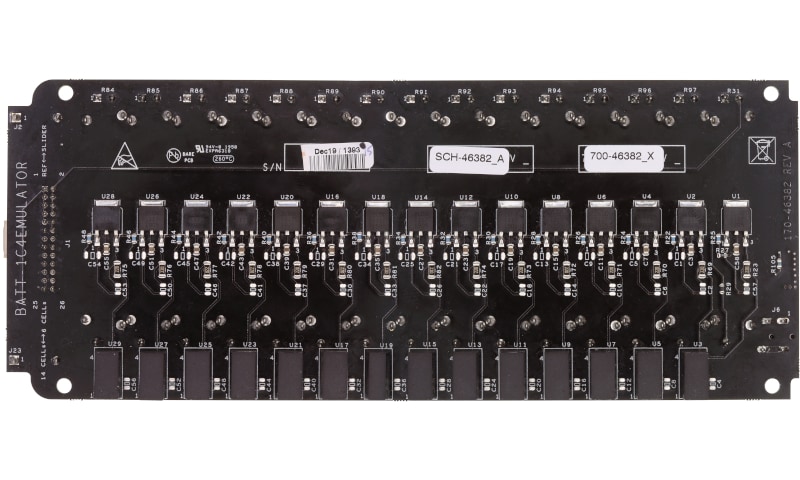

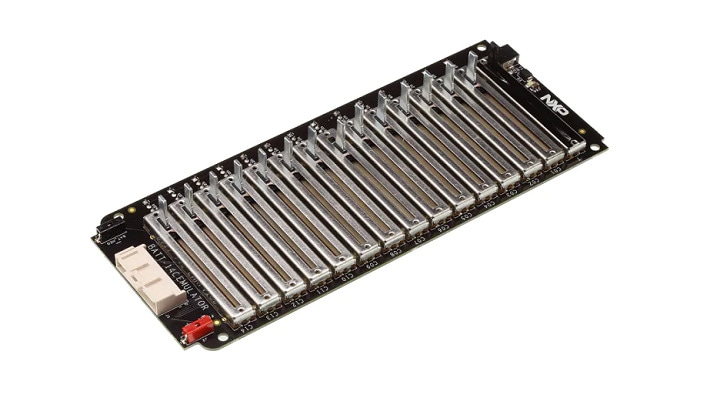

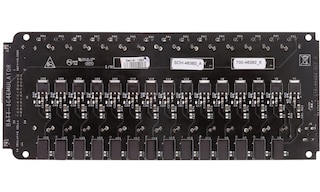

The BATT-14CEMULATOR board can emulate a multi-cell battery pack that can be easily hooked-up to the evaluation boards for MC33771C battery cell controllers (BCC):
- RD33771CDSTEVB
- FRDM33771CSPEVB
The user can connect the BATT-14CEMULATOR board for a quick evaluation of NXP BCC ICs, or to help the users in their software development. These boards basically provide a very intuitive way to change the voltage across any of the 14 cells of an emulated battery pack as well as the voltage across some analog inputs of the BCC IC that are typically used as temperature sensors.
製品詳細
対応製品
パワーマネージメント
バッテリー・セルコントローラ
- MC33771C: 14-Channel Li-Ion Battery Cell Controller IC
Features
Power Input
- 12 V
Cell Voltage Output
- Adjustable individual cell voltage (1.25 V to 4.9 V)
Temperature Sensor Emulator
- Adjustable (0 V to 4.9 V)
User Components
- LED power indicator
購入オプション
-

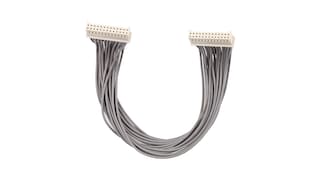

BATT-14CTCABLE25
アクティブ -
Cell Terminal (CT) cable, 14 cells, 25 cm-long.
設計・リソース
デザイン・ファイル
クイック・リファレンス
設計・ファイルの種類.
2 設計・ファイル
-
プリント基板と回路図
BATT-14CEMULATOR Schematics
-
Design Tool
Gerber/BOM for BATT-14CEMULATOR
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
1 ソフトウェア・ファイル
-
使用例とクイック・スタート・ソフトウェア
BCC SW Driver Package for MC33771C and MC33772C(Lite Version)
