S32 Debug Probe enables NXP target system debugging via a standard debug port while connected to a developer’s workstation via Ethernet or USB. S32 Debug Probe may also be referred to by industry-standard terms such as a probe, JTAG probe, JTAG emulator or target probe.

Using S32 Debug Probe’s Ethernet connection, developers can debug systems remotely or effectively share a single system within a team. Alternatively Or, S32 Debug Probe connects directly to the developer’s workstation with a single USB cable. S32 Debug Probe is designed to work in conjunction with S32 Design Studio and NXP Automotive Microcontrollers and Processors. It is a critical debug tool in all phases of the project.

ブロック図

Automotive General Block Diagram

Automotive General Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

S32V2 Vision MPU

  • S32V234: S32V2 Processors for Vision, Machine Learning and Sensor Fusion

S32G車載ネットワーク・プロセッサ

  • S32G2: 車載ネットワーキング向けS32G2プロセッサ
  • S32G3: 車載ネットワーキング向けS32G3プロセッサ

S32RレーダーMCU

  • S32R45: S32R45イメージング・レーダー向け高性能プロセッサ
  • S32R41: S32R41 高分解能レーダー向け高性能プロセッサ

S32Z / S32E リアルタイム・プロセッサ

  • S32E2: S32E2 アクチュエーション・サポートを搭載した安全でセキュアな高性能リアルタイム・プロセッサ
  • S32Z2: S32Z2 安全でセキュアな高性能リアルタイム・プロセッサ

S32K 車載汎用MCU

  • S32K39-37-36: 電動化アプリケーション向けS32K39/37/36マイクロコントローラ
  • S32K3: S32K3 車載向け汎用マイクロコントローラ
  • S32K1: S32K1 車載向け汎用マイクロコントローラ

S32M MC向け統合ソリューション

  • S32M2: S32M2 12 Vモータ制御向け統合ソリューション

Features

Connectivity

  • Allows either USB or Ethernet (10/100) host connection for the developer workstation

Power Management

  • USB powered, even when using Ethernet

Debug

  • Supports debugging via JTAG interface
  • With the S32 Design Studio, S32 Debug Probe:
    • Programs system flash memory during debugging and development phases of the project
    • Controls the target development system even when the application system may have crashed during development
    • Offers complete system visibility and control, including reading/writing of CPU registers, memory mapped registers, block reading/writing of memories, single-step debugging, setting software and hardware breakpoints, and monitoring target system status
    • Gives control over the target system execution, including control of one or all cores and resets

Support

  • Automatically supports system voltage levels from 1.2 to 3.3
  • Supports all available core speeds and voltages for supported NXP Automotive Microcontrollers and Processors

購入オプション

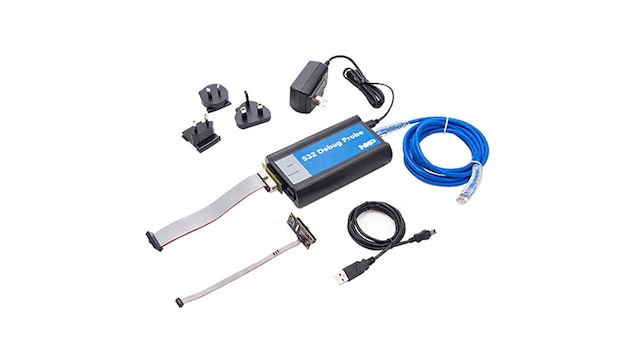

S32DBGPROBE-Image

クリックして展開

  • S32DBGPROBE
    アクティブ

  • S32 Debug Probe.

    • S32 Debug Probe
    • USB power supply
    • USB cable
    • Arm 10 pin probe tip and ribbon cable
    • Arm 20 pin probe tip and ribbon cable
    *Ethernet cable not included
  • $525.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 7
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
