デザイン・ファイル
クイック・リファレンス
設計・ファイルの種類.
1 設計・ファイル
完全な内訳を受け取ります。 製品の設置面積などについては、 eCad ファイル.
-
プリント基板と回路図
S32M2 Integrated Solutions for MC Hardware Design Files新規
S32M2 12 Vモータ制御向け統合ソリューション

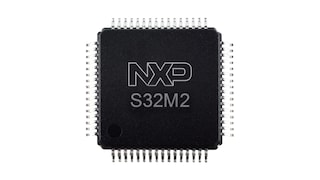

S32M2ファミリは、システム・イン・パッケージ (SiP) 設計をベースに、12 Vモータ制御アプリケーション向けに設計されており、実績ある組込みMCUコア（S32K Arm® Cortex®-M4/M7シリーズ・コア）に高電圧アナログ機能（MOSFETゲート・プリドライバ、LIN/CAN FD物理通信インターフェース、電圧レギュレータ）を統合することで、高性能とISO 26262 ASIL Bまで準拠する機能安全を実現しています。
主な特長には、市場投入までの時間の短縮を可能にするプラットフォーム・ベース設計のモータ制御エッジ・ノード、高度なデータ分析機能、インバーターおよびモータ診断機能、車室内のノイズを最小限に抑える高度なアルゴリズムなどがあります。
S32M2ファミリは、NXPのS32車載プラットフォームとの互換性により、シームレスなFOTA (Firmware Over-the-Air) アップデートおよびソフトウェアの再利用と柔軟性を実現します。
システム・レベルでのコストに着目すると、S32M2は電圧レギュレータ、パルス幅変調器、ADコンバータ、タイマ、および不揮発性メモリを統合しているため、全体の部品点数を減らすことができ、64ピンLQFP-EPパッケージによりボード・スペースも削減されます。
製品詳細
ブロック図
特長
コンピューティング
- 80 MHz Cortex-M4コアまたは単精度浮動小数点演算ユニット付き120 MHz Cortex-M7コア
通信
- CAN FDまたはLIN用の物理インターフェースを統合
電源
- 12 Vカー・バッテリー動作用の電圧レギュレータを統合
機能安全およびセキュリティ
- ISO 26262/ASIL Bまで準拠するアプリケーションを対象
- ハードウェア・セキュリティCSEまたはHSEに対応
- セーフティ・ドキュメントとSafeAssureコミュニティでのサポート
アナログ拡張
- プログラム可能なスルー・レート制御を備えたBLDCまたはPMSMモータ駆動用三相MOSFETゲート・ドライバを統合
- シングルシャント・ソリューション用の電流検知測定を統合
ソフトウェア
- モデルベース設計アプローチを含むモータ制御ソフトウェア・サンプル
- AUTOSAR®、OS、診断、ブートローダ、OTAアップデート用の拡張フラッシュ・メモリ
- AUTOSARおよび非AUTOSAR OS向けリアルタイム・ドライバ (RTD)
購入/パラメータ
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
1-5 の 12 ドキュメント
-
データ・シート
S32M2xx Data Sheet
-
アプリケーション・ノート
Differences Between S12ZVM and S32M2xx新規
設計・リソース
ハードウェア
クイック・リファレンス
ボードタイプ.
4 ハードウェア提供
-
評価・開発ボードS32M276SFFRD車載モータ制御用リファレンス・デザイン・ボード注目
-
評価・開発ボードS32M24x PMSM/BLDCモータ制御評価ボード (EVB)注目
-
評価・開発ボードS32M27x PMSM/BLDCモータ制御評価ボード (EVB)注目
-
評価・開発ボードBLDC/PMSM低電圧モータ制御アクセサリ・キット
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
1-5 の 12 ソフトウェア・ファイル
-
デバッグと可視化ツール

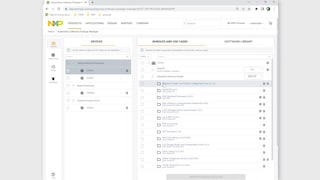

Automotive Software Package Manager注目
-
ソフトウェア開発リソース
S32M2 Standard Software注目
-
ソフトウェア開発リソース
S32M2 Reference Software注目
-
追加ソフトウェアを利用可能 パートナー・ソリューションの特集を表示.
-
BSPとデバイスドライバ
リアルタイム・ドライバ (RTD)
注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
