P3T1085UK-ARD評価ボードのスタート・ガイド

最終更新日時： Feb 26, 2023サポート P3T1085UK Arduino^®シールド評価ボード

このドキュメントの内容

1
パッケージの内容
2
ハードウェアの入手
3
ハードウェアの構成

設計・リソース

お客様の P3T1085UK Arduino^®シールド評価ボード

このドキュメントの内容

パッケージの内容

NXPのアナログ製品開発ボードは、NXP製品の評価を目的とした使いやすいプラットフォームです。さまざまなアナログ・ソリューション、ミックスド・シグナル・ソリューション、パワー・ソリューションに対応しています。実績のある大容量テクノロジを使用したモノリシック集積回路およびシステム・イン・パッケージ (SiP) デバイスを搭載しています。NXP製品は、最先端システムへの電源供給において、より長いバッテリ寿命、より小さいフォーム・ファクタ、より少ない部品数、より低いコスト、改善されたパフォーマンスを実現します。

このページでは、P3T1085UK-ARDボードをセットアップして使用する手順について説明します。

1.1 キットの内容と同梱物一覧

P3T1085UK-ARDには、次の内容が含まれます。

組立て済み/テスト済みのP3T1085UK-ARDボード（静電気防止バッグ入り）

完了としてマーク：1.1 キットの内容と同梱物一覧

1.2 前提条件

SPIバスの知識があると役立ちますが、必須ではありません。

完了としてマーク：1.2 前提条件

1.3 静電気処理要件

注意

感電および火災の危険

このデバイスは静電気放電 (ESD) に敏感です。したがって、輸送および取り扱いの際には注意が必要です。ハードウェアの開梱または取り扱い前には、グランド・ストラップを使用するか、PCケースまたはその他の接地された箇所に触れる必要があります。

完了としてマーク：1.3 静電気処理要件

1.4 最小システム要件

PC Pentiumプロセッサ（または同等のプロセッサ）
1つのUSBポート（3.0、2.0、または1.1互換）
Windows 7、8、10

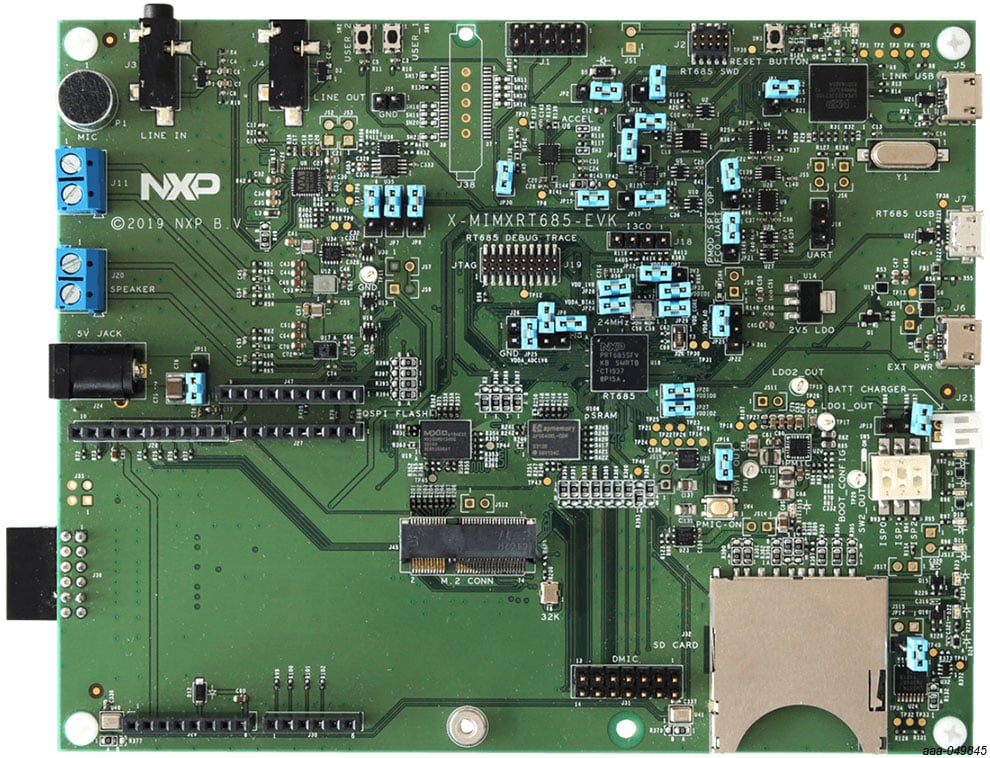

MIMXRT685-EVK MCUボード

完了としてマーク：1.4 最小システム要件

1.5 電源要件

MIMXRT685-EVK MCUボードは、PCのUSBポートから電力を取得します。2つのUSB部品を同時にMIMXRT685-EVK MCUボードに接続することができます。USBポートの電流能力を超える場合は、外部電源オプションを使用してください。

完了としてマーク：1.5 電源要件

次へハードウェアの入手

ハードウェアの入手

2.1 ボードの特長

I3C/I²Cバスに対応した0.5°C精度のデジタル温度センサであるP3T1085UK-ARDのための包括的な評価プラットフォーム
使いやすいGUIベースのソフトウェアでP3T1085UK-ARDの機能を実証
システムの熱管理実験用のオンボード温度センサ
スコープ測定と信号アクセスを容易にする便利なテスト・ポイント
ホストPCへのUSBインターフェース
P3T1085UK-ARD評価ボードへの給電には、USBポート (x2) または外部電源を使用できます

完了としてマーク：2.1 ボードの特長

2.2 ボードの説明

P3T1085UK-ARD評価ボードは、I3C/I²Cバスに対応した0.5°C精度のデジタル温度センサを搭載しています。グラフィカル・インターフェースを使用して、ユーザーはドライバのさまざまな機能を簡単に調べることができます。このボードを他のI²Cバス・デモ・ボードと並列に接続して、評価システムを構築できます。

このICは、業界標準のI²Cバス・ポートを介してホストと通信します。評価ソフトウェアは、Microsoft Windows 7、8、10のPCプラットフォームで動作します。

完了としてマーク：2.2 ボードの説明

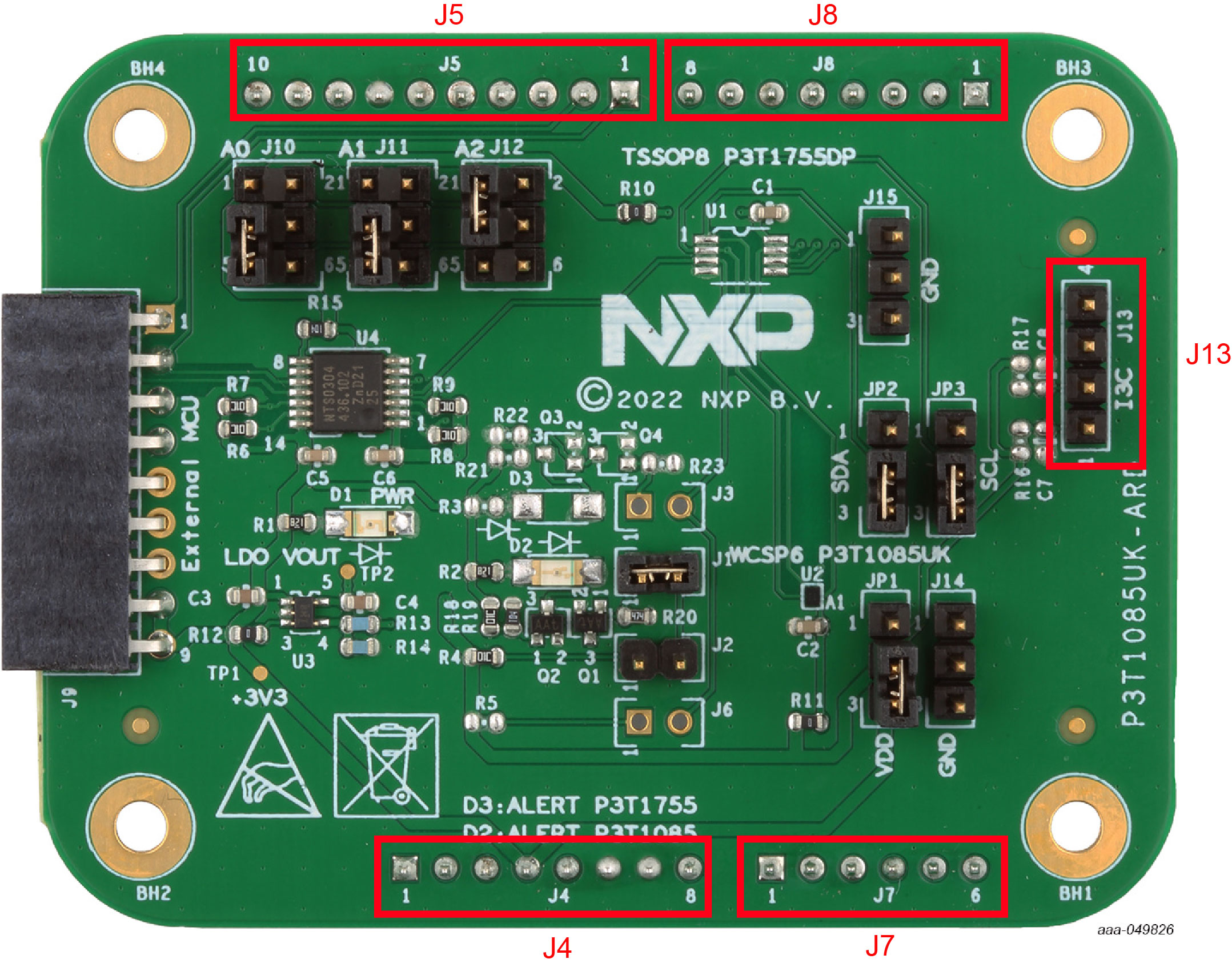

2.3 ボードのコンポーネント

P3T1085UK-ARDボードの概要。

表1. P3T1085UK-ARDボードの主要コンポーネント

デバイス	説明	位置
P3T1085UK	I3C/I²Cバスに対応した0.5°C精度のデジタル温度センサ	`U2`
TPS71701DCKT	可変出力電圧LDO	`U3`
NTS0304EPWJ	4ビットのデュアル電源変換トランシーバ	`U4`
緑色LED	電源オンLED	`D1`
赤色LED	アラートLED	`D2`

完了としてマーク：2.3 ボードのコンポーネント

前へパッケージの内容

次へハードウェアの構成

ハードウェアの構成

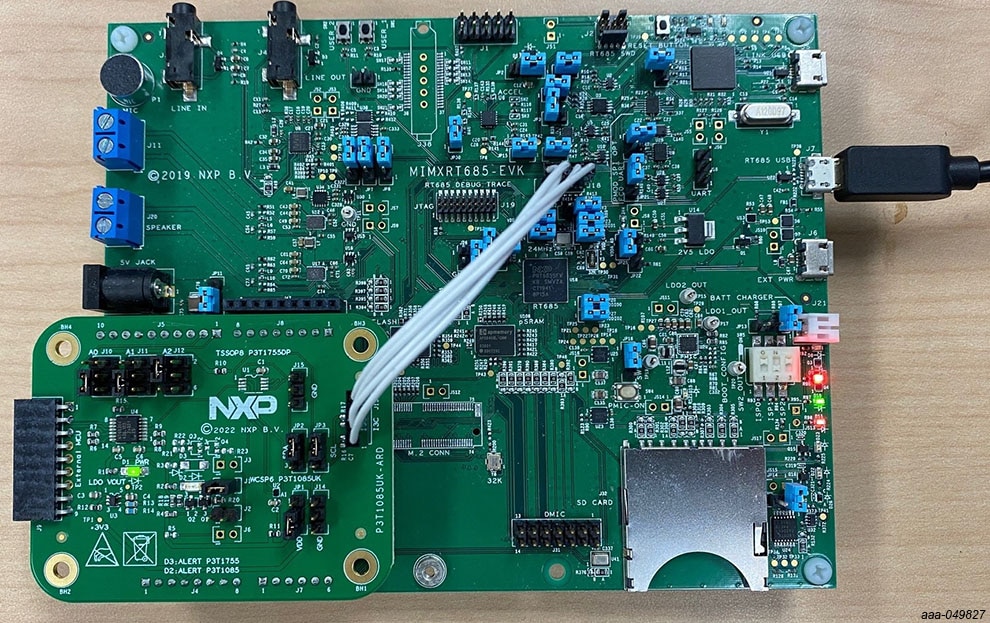

3.1 P3T1085UK-ARD EVボードおよびMIMXRT685-EVK MCUボードの接続

P3T1085UK-ARD評価ボードは、I²Cバスと電源用に4つのコネクタ（P3T1085UK-ARDボードのJ4/J5/J7/J8とMIMXRT685-EVKボードのJ27/J28/J29/J30）およびI3Cバス用に1つのコネクタ（P3T1085UK-ARDボードのJ18とMIMXRT685-EVKボードのJ）を使用して、MIMXRT685-EVK MCUボードと接続します。

MIMXRT685-EVK MCUボードは、PCのUSBポートを介してP3T1085UK-ARDデモGUIと通信し、I²CまたはI3Cバスを使用してP3T1085UK-ARDと通信します。

図1. P3T1085UK-ARD評価ボード
