PCAL6524EV-ARD評価ボードのスタート・ガイド
このドキュメントの内容
-
使用を開始する
-
ハードウェアの入手
-
ソフトウェア
-
ハードウェアの構成
サインイン 進行状況を保存するには アカウントをお持ちでない方 アカウントを作成する。
お客様の PCAL6524EV 24-Bit GPIO Arduino® Shield
1. 使用を開始する
NXPのアナログ製品開発ボードは、NXP製品の評価を目的とした使いやすいプラットフォームです。さまざまなアナログ・ソリューション、ミックスド・シグナル・ソリューション、パワー・ソリューションに対応しています。実績のある大容量テクノロジを使用したモノリシック集積回路およびシステム・イン・パッケージ (SiP) デバイスを搭載しています。NXP製品は、最先端システムへの電源供給において、より長いバッテリ寿命、より小さいフォーム・ファクタ、より少ない部品数、より低いコスト、改善されたパフォーマンスを実現します。
このページでは、PCAL6524EV-ARDボードをセットアップして使用する手順について説明します。
1.1 キットの内容と同梱物一覧
PCAL6524EV-ARDには 、次の内容が含まれます。
- 組立て済み/テスト済みの評価ボード（静電気防止バッグ入り）
- クイック・スタート・ガイド
1.2 前提条件
I2Cバスの知識があると役立ちますが、必須ではありません。
1.3 静電気処理要件
注意
このデバイスは静電気放電 (ESD) に敏感です。したがって、輸送および取り扱いの際には注意が必要です。ハードウェアの開梱または取り扱い前には、グランド・ストラップを使用するか、PCケースまたはその他の接地された箇所に触れる必要があります。
1.4 最小システム要件
この評価ボードにはWindows PCワークステーションが必要です。この評価ボードで作業する際は、これらの最低限の仕様を満たすことで良好な結果が得られます。
- Windows 10を搭載したコンピュータ
- 1つのUSBポート（3.0、2.0、または1.1互換）
- 3つのEVKボード（MIMXRT1050-EVK、LPC55S69-EVK、8MMINILPD4-EVK）のいずれか1つと、関連するファームウェア/GUIソフトウェア
- PCとEVKボード間の電源およびデータ接続用USBケーブル（EVKのパッケージに含まれていない場合）
2. ハードウェアの入手
2.1 ボードの特長
- ICの入出力ピンへの外部アクセス用I/Oコネクタ
- ICのI/Oピンに接続された4つのユーザー・スイッチ
- ICのI/Oピンに接続された4つのユーザーLED
- ICのI/Oピンから制御されるオンボードLEDディスプレイ
- Arduinoデバイスと直接接続するためのArduino Uno R3ポートを搭載
- IMXRT1050-EVKボードとの完全な適合性、GUIを含む (Windows 10)
- LPCXpresso55S69開発ボードとの完全な適合性、GUIを含む (Windows 10)
- i.MX Mini LPDDR4 EVKボードとの適合性、GUIを含む (Windows 10)
注：i.MX Mini LPDDR4 EVKボードの場合、EVKとPCAL6524EV-ARDドータ・ボードの間にIMX8MMINI-IARDインターポーザ・ボードを使用する必要があります（IMX8MMINI-IARDユーザー・マニュアル参照）。
2.2 ボードの説明
評価ボードには主に、NXP Semiconductors製のPCAL6524、超低電圧変換、24ビットI2Cバス/SMBus I/Oエキスパンダ（割込み出力、リセット、設定レジスタ搭載）が組み込まれています。この評価ボードはドータ・カードとして、Arduinoポート経由でさまざまなArduino互換（オリジナルのArduino Uno R3を含む）のEVK/マザーボードに接続でき、PCAL6524テスト対象デバイス (DUT) の特性のテストおよび測定に使用できます。
2.3 キットの主なコンポーネント
PCAL6524EV-ARDボードの概要。
3. ソフトウェア
3.1 ソフトウェア・ツールのインストールと構成
PCAL6524EV-ARD評価ボードは、Arduinoポートを搭載したマザー・ボードと連携して動作するドータ・ボードとして設計、構築されています。このボードは、以下のNXP評価 (EVK) ボードと完全に互換性を持つように設計されています。
- IMXRT1050 EVKボード
- LPCXpresso55S69開発ボード
- i.MX 8M Mini LPDDR4 EVKボード
Ringoソフトウェアを動作させるには、USB-I2Cインターフェース用のFT232Hドライバをインストールする必要があります。このインストールは、USB経由で初めてインターフェースを接続すると自動的に行われます。ドライバが自動的にインストールされない場合は、付属のドライバを使用して手動でインストールすることができます（「使用を開始する」のページのビデオで、この方法を説明しています） 。
各評価ボードと開発ボードでは、NXPのWebサイトからダウンロードできるファームウェアがサポートされます。起動する前に、対応するファームウェア・パッケージを使用してEVKマザーボードをプログラミングする必要があります。さらに、NXPのサイトからGUIアプリケーション (Windows 10) をダウンロードでき、上記のいずれかのEVKを使用してPCAL6524EV-ARDドータ・ボードの迅速なテストと操作が可能になります。GUIアプリケーションは、3つすべてのEVK、およびNXP製PCAL6xxx I/Oエクスパンダ開発カード・ファミリ（PCAL6408A、PCAL6416A、PCAL6524、およびPCAL6534 IC）で共通です。
EVKのファームウェアとPCのGUIホスト・ソフトウェアのインストールの詳細については、NXPのサイトからEVK_Firmware_And_GUI_Install_Guide_For_Arduino_Boards.pdf説明ファイルをダウンロードしてください。ソフトウェアをインストールしたら、最初のステップとして、EVKとPCAL6524EV-ARDドータ・の正しい組み合わせを選択します。それにより、ボードをGUIインターフェースから制御できるようになります。
4. ハードウェアの構成
4.1 PCAL6524EV-ARDをIMXRT1050 EVKボードとともに使用
図1は、IMXRT1050 EVKを使用した PCAL6524EV-ARDドータ・ボードの動作に必要なハードウェアを示しています。以下のものが必要となります。
- IMXRT1050-EVKボード x 1
- PCAL6524EV-ARDドータ・ボード x 1
- USB-A/USB Micro-Bケーブル x 1
- Windows 10オペレーティング・システムを搭載したPC
IMXRT1050 EVKマザー・ボードは、次の3つのいずれかの方法で給電できます。
- 外部の5 VDC電源をボード上のバレル電源コネクタ (
J2) に接続する - PCからボード上のMicro-B USBコネクタ (
J9) にUSBケーブルを接続する - PCからボード上のUSBコネクタ (
J28) にUSBケーブルを接続する。このようにPCを接続すると、USBポートを同時にデバッグ・インターフェースとして機能させることができます。そのため、J28に接続された1本のUSBケーブルを使用することで、EVKに給電できると同時に、PCとリンクさせてデータ交換を行うことができます。
旧規格のUSBポート（PC側）からは、必要な電流 (500 mA) を供給できません。通信を確立させる前に、外部電源（J2に接続）を使用してください。
EVKボードのJ1（図1を参照）を使用して、マザー・ボードの電源構成を選択できます。詳細については、MIMXRT1050 EVKボードのハードウェア・ユーザー・ガイドを参照してください。
ハードウェアとワークステーションを構成するには、以下の手順を実施します。
- EVKの適切な電源構成を設定します (
J1)。電源にJ28を使用する場合は、J1ジャンパを5-6の位置に配置する必要があります。外部電源（J2に接続）を使用する場合は、ジャンパJ1を1-2の位置に配置します - EVKのArduinoコネクタにPCAL6524EV-ARDドータ・カードを挿入します（図1参照）
- USBコネクタ
J28を使用して、EVKボードをコンピュータのUSBポートに接続します - IMXRT1050のターゲット・ファームウェアをインストールします（NXPのサイトからダウンロードし、UM11581、ArduinoシールドのGUIとファームウェアのインストール・マニュアルに記載された手順を参照）
- GUIアプリケーションをインストールします（UM11581、ArduinoシールドのGUIとファームウェアのインストール・マニュアルを参照）
- GUIアプリケーションを開き、PCからデバイスを操作します

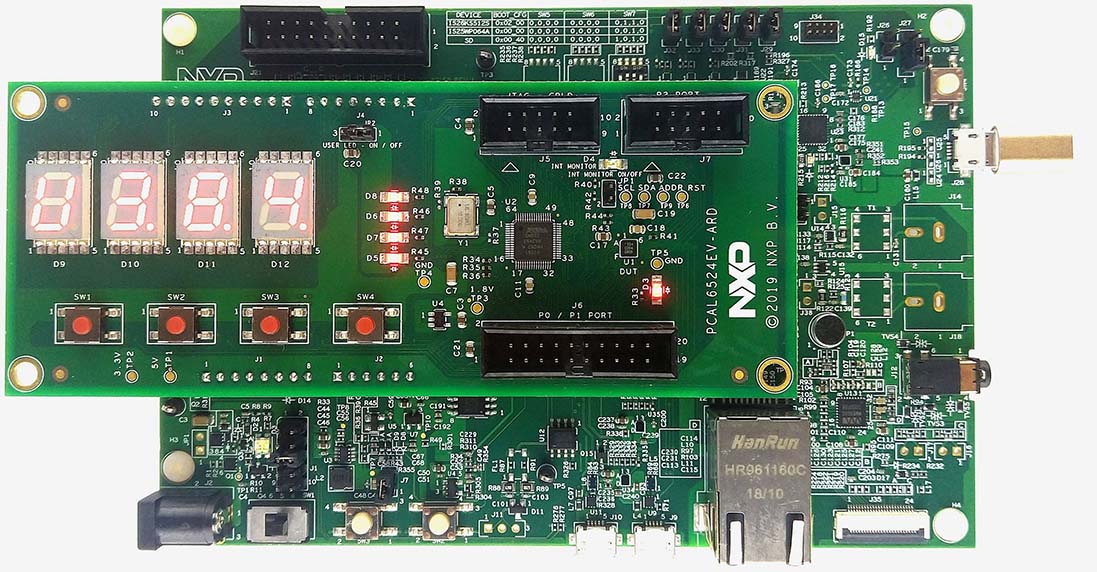

図2は、動作中のボードを示しています。
4.2 PCAL6524EV-ARDをLPCXpresso55S69開発ボードとともに使用

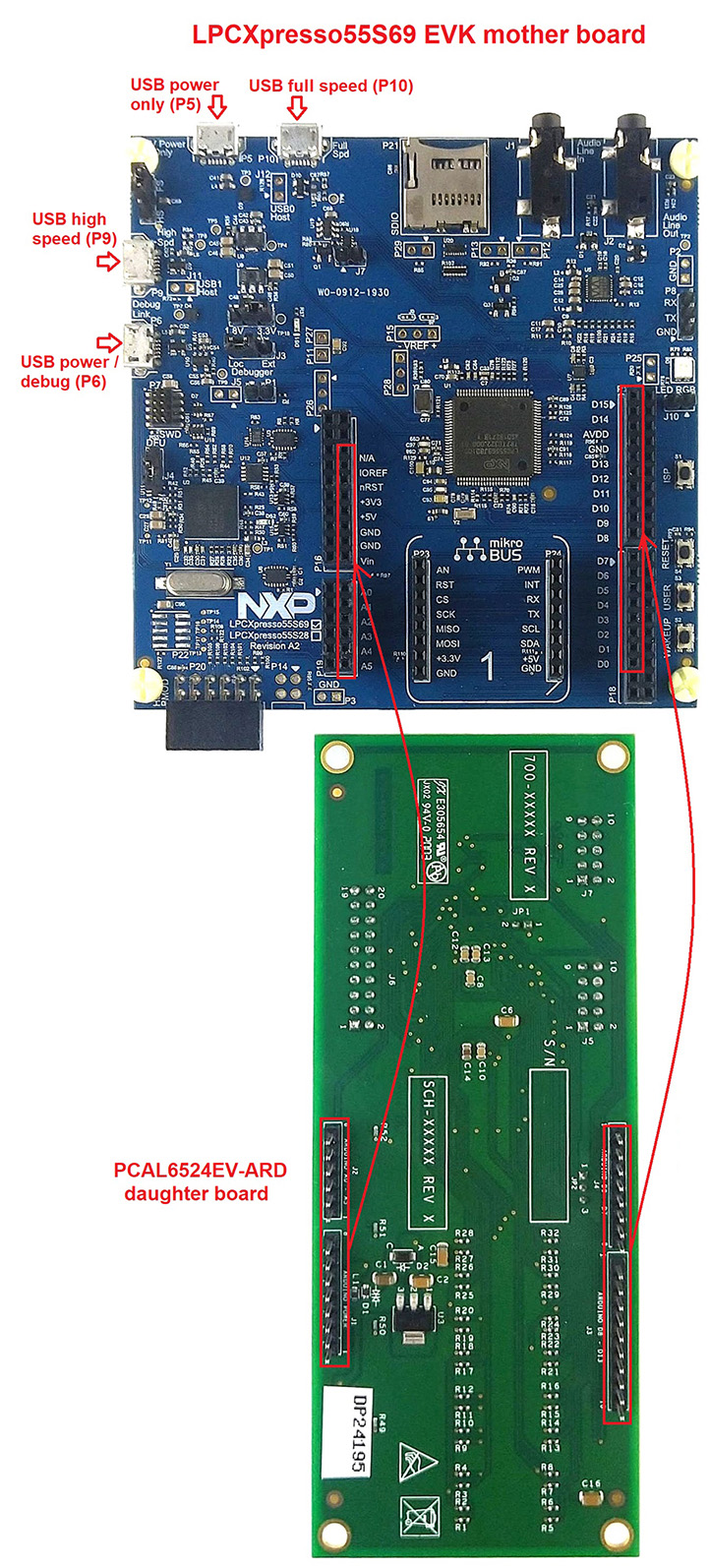

図3は、PCAL6524EV-ARDおよびLPCXpresso55S69 EVKボードの動作に必要なハードウェアを示しています。以下の内容で構成されます。
- LPCXpresso55S69 EVKボード x 1
- PCAL6524EV-ARDドータ・ボード x 1
- USB-A/USB Micro-Bケーブル x 1
- Windows 10オペレーティング・システムを搭載したPC
LPCXpresso55S69開発ボードには、4つのUSB Micro-BコネクタP5、P6、P9、P10が搭載されています。ボードには任意のUSBポートから電源を供給できます。P6 USBコネクタを使用してボードをPCに接続すると、P6がデバッグ用に指定され、USBケーブルによってボードへの電源供給と同時にEVKボードとPC間のデータ・リンクが確立されるため、起動操作が簡単になります。LPCXpresso55S69開発ボードの電源投入と操作の詳細については、LPCXpresso55S69/LPCXpresso55S28開発ボード・ユーザー・マニュアルを参照してください。
次の手順では、図3に示す構成を組み立て、プログラミングし、操作する方法について説明します。
- PCAL6524EV-ARDドータ・カードをLPCXpresso55S69開発ボードにある
P16–P19コネクタに差し込みます（図5でマークされたP16–P19のピンを参照） - PCの
P6USBポートを使用して、開発ボードを接続します - LPCXpresso55S69のターゲット・ファームウェアをインストールします（NXPのサイトからダウンロードし、EVK_Firmware_And_GUI_Install_Guide_For_Arduino_Boards.pdfファイルの説明を参照）
- GUIアプリケーションをPCにインストールします（前の手順で示したファイルの説明を参照）
- GUIアプリケーションを開き、PCからデバイスを操作します
図4は、動作中の2つのボードを示しています。
4.3 PCAL6524EV-ARDをi.MX 8M Mini LPDDR4 EVKボードとともに使用
PCAL6524EV-ARDをi.MX 8M Mini LPDDR4 EVKボードとともに使用する場合、EVKとドータ・ボード間の相互接続として特別に設計および構築されている、3番目のボード（IMX8MMINI-IARDのインターポーザ・ボード）を使用する必要があります。i.MX 8M Mini LPDDR4のEVKボードにはArduinoポートが搭載されていません。代わりに、2 x 20ピン拡張コネクタ（J1003、i.MX 8 M Mini LPDDR4 EVKユーザー・マニュアル参照）が搭載されています。J1003は、専用のI2CバスやSPIバスなどのさまざまなデジタルI/Oラインを備えた多目的ポートです。Arduinoポート・インターポーザ・ボードは拡張コネクタ・ピン・チャートに基づき、i.MX 8M Mini LPDDR4 EVKの2 x 20コネクタ・ピンと、PCAL6524EV-ARDドータ・ボードにあるArduinoポートの相手側コネクタ間の信号間ブリッジとして機能します。
セットアップを行うには、EVKとドータ・ボードに加え、3番目のボードをセットアップ・アセンブリに含める必要があります。図5に、必要なボードとこれらのボードの接続方法を示しています。以下の内容で構成されます。
- i.MX 8M Mini LPDDR4 EVKボード x 1
- PCAL6524EV-ARDドータ・ボード x 1
- IMX8MMINI-IARDインタポーザ・ボード x 1
- USB-A/USB Micro-Cケーブル x 1
- USB-A/USB Micro-Bケーブル x 1
- Windows 10オペレーティング・システムを搭載したPC
まずはPCAL6524EV-ARDをIMX8MMINI-IARDインターポーザ・ボードのArduinoコネクタに取り付けてから、それをi.MX 8M Mini LPDDR4 EVKに接続することをお勧めします。この接続を行うには、インターポーザ・ボード上のJ1コネクタをEVKのJ1003コネクタに差し込みます。
EVKに電源を投入するには、EVKのPORT 2に接続されたUSB-Cタイプのケーブルを使用します。セットアップの電源を投入するには、EVKボードの電源スイッチSW101をONポジションに設定します。データ通信は、別のUSB（Micro-Bタイプ）ケーブルをPCのUSBポートとEVKのデバッグ・ポート (J901) に接続することで行います（図5および図6参照）。
8MMINILPDDR4-EVKユーザー・マニュアルおよびIMX8MMINI-IARDユーザー・マニュアルに、セットアップ・アセンブリの電源投入と操作に関する詳細が記載されています。
セットアップを構成して操作するには、次の手順に従います。
- PCAL6524EV-ARDをIMX8MMINI-IARDインターポーザ・ボードの上面にあるArduinoコネクタに挿入します
- ボードの底面にあるIMXMMINI-IARDコネクタ・プラグ
J1を、i.MX 8M Mini LPDDR4 EVKの上面にあるJ1003拡張ボードに取り付けます（図5参照） - ポート2に接続したUSB Type Cケーブルを使用して、EVKボードの電源を入れます
-
J901デバッグ・ポートに接続したUSB Micro-Bケーブルを使用して、EVKをPCに接続します SW101をONポジションにしてボードの電源を投入します- MIMXRT1050のターゲット・ファームウェアをインストールします（UM11581 – ArduinoシールドのGUIとファームウェアのインストール・マニュアルをNXPのサイトからダウンロード）
- GUIアプリケーションをPCにインストールします（前の手順で言及したファイルの説明を参照）
- GUIアプリケーションを開き、PCからデバイスを操作します
4.4 PCAL6524EV-ARDを別のデバイスとともに使用
PCAL6524EV-ARDドータ・ボードは、Arduinoポートを備えた他のEVKボードと一緒に動作させることができます。ボードの接続方法としては、Arduinoポートを搭載した他のEVKを使用する方法と、Arduinoポートを搭載していないEVKを使用する方法の2つがあります。1つ目の方法を使う場合、PCAL6524EVの仕様に従ってファームウェアを作成してから、EVKにPCAL6524EV-ARDドータ・ボードを取り付けてボードを使用します。2つ目の方法を使う場合、Arduinoコネクタのピン・チャートを使用して、必要な電気的接続（電源、I2Cバス、および制御ライン）を行い、ICの仕様に準拠して必要なファームウェアを作成します。PCAL6524データ・シートを参照し、DUT ICの内部レジスタの詳細、および内部コントローラとEVK間のデータ交換の詳細を確認してください。ICの損傷を防止するために、電気的接続を確実に正しく行い、信号線でのデータ競合を回避します。
