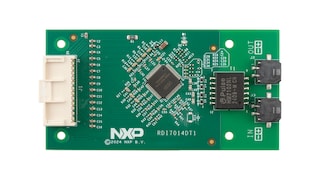

汎用BMS通信TPLトランシーバおよびCAN FDゲートウェイ
デザイン・ファイル
完全な内訳を受け取ります。 eCad ファイルで製品のフットプリントなどを確認してください。
コンパクトリスト
14チャネルのリチウムイオン・バッテリー・セル・コントローラIC
- このページでは、試作品の情報を掲載しています。ここに記載されている仕様や情報は、予告なく変更されることがあります。追加情報については、 または営業担当者にお問い合わせください。

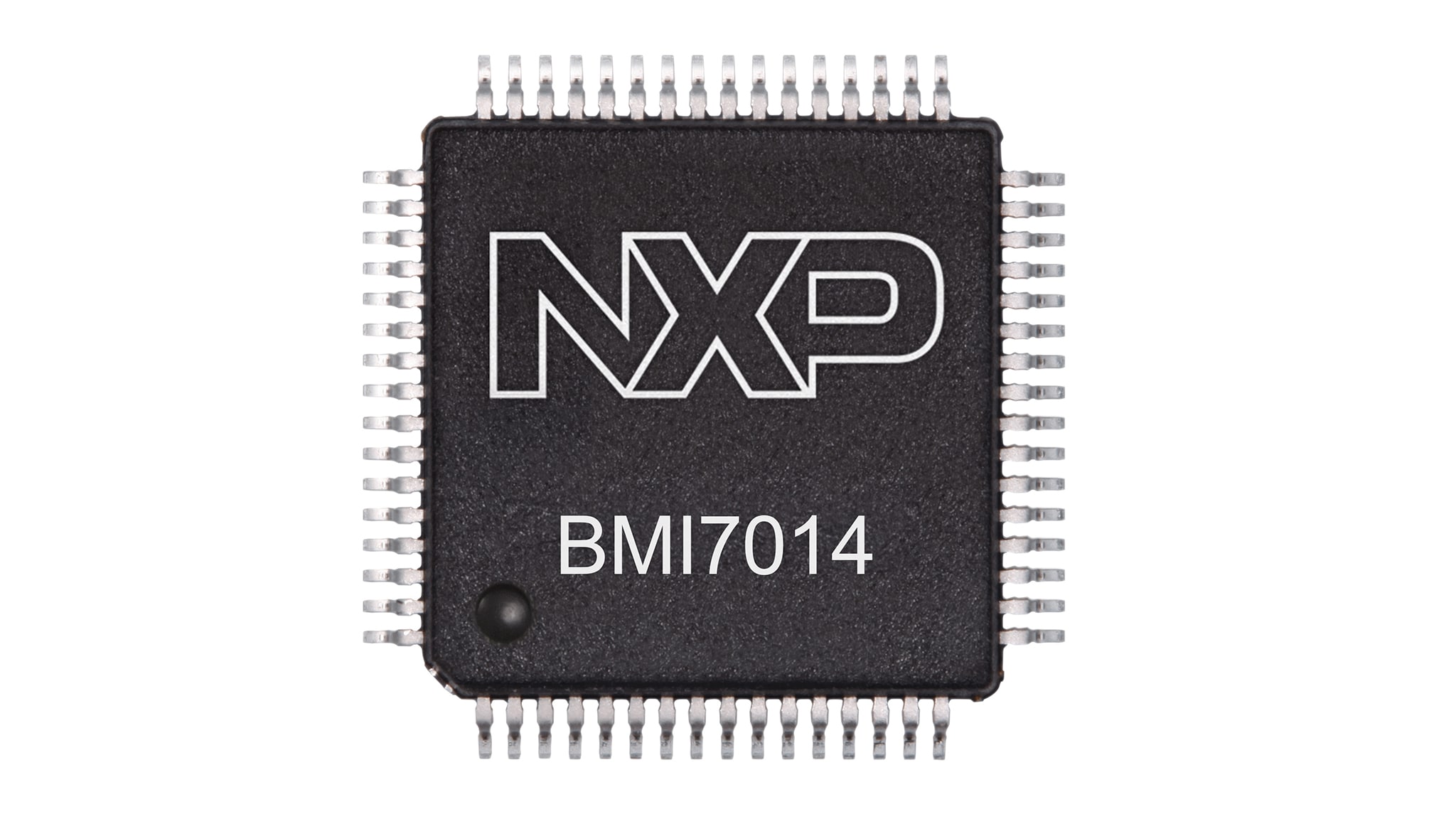

BMI7014は、エネルギー蓄積システムや無停電電源装置などの産業用途に特化して設計されたリチウムイオン・バッテリー・セル・コントローラICです。最大14個のバッテリー・セルと7つの温度の監視、セル電圧測定値に対して設定可能なデジタル・フィルタリングによる平均化、および堅牢な絶縁型2.0 Mbps通信インターフェースを備えています。また、最大300 mAのオンボード・バランシングにも対応しています。
製品詳細
特長
電圧および温度測定
- 最大14のセル電圧測定チャネルを備え、最大256サンプルの平均化を設定可能（デジタル・フィルタリング）
- 合計スタック電圧の測定
- ADC/GPIO/温度センサ入力 x 7
- ESSアプリケーション用に調整された精度
内蔵バランシング
- 低抵抗のセル・バランシングMOSFETを内蔵、同時に最大300 mAの定格
- スリープ・モードでのバランシング
- プログラマブルなバランシング・タイマ x 14
通信
- 堅牢な絶縁型2.0 Mbit/s 2線式ツイストペア差動デイジー・チェーン通信
- 誘導結合または容量結合
- デイジー・チェーンあたり最大63ノード
- ループバックのサポート
- 4 Mbit/sのSPIも利用可能
供給電圧
- 動作電圧範囲 (VPWR)：9.6～61.6 V、過渡電圧：75 V
関連製品
購入/パラメータ
1 結果
マッチしていない 0 NRND
パーツ | 注文 | コンピュータ支援設計 モデル | 状況 | 標準価格 | パッケージタイプ | パッケージ端子数 | Cell Voltage Measurement Channel | Cell OV/UV | Cell Balancing | Coulomb Count | Isolated Daisy Chain Communication (TPL) | Precision GPIO | SPI Communication | Ambient Operating Temperature (Min to Max) (℃) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
アクティブ | 1K @ US$4.05 | HLQFP64 | 64 | 8 to 14 | yes | yes | no | yes | Yes | Yes | -20 to 85 |
