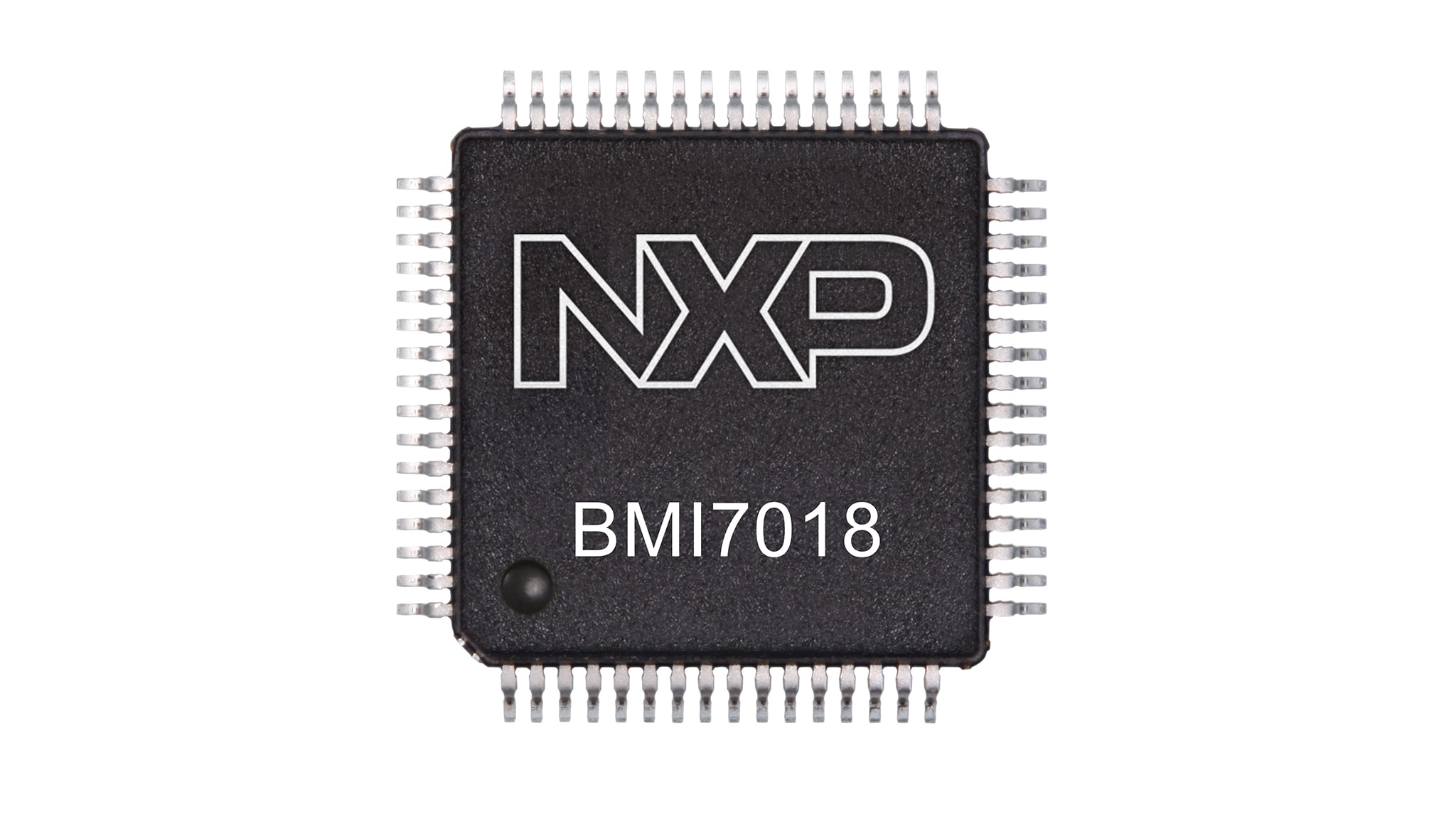

18チャネルのリチウムイオン・バッテリー・セル・コントローラIC
BMI7018は、エネルギー蓄積システムや無停電電源装置などの産業用途に特化して設計されたリチウムイオン・バッテリー・セル・コントローラICです。次の特長があります。
- 最大18個のバッテリー・セルと8つの温度を監視
- セル電圧測定値の平均化を設定可能（デジタル・フィルタリング）
- 堅牢な絶縁型2.0 Mbit/s通信インターフェース
- 最大360 mAピークのオンボード・バランシング
製品詳細
特長
電圧および温度測定
- 4～18個のセル電圧測定チャネルを備え、設定可能な平均化機能を内蔵
- 合計スタック電圧の測定
- ADC/GPIO/温度センサ入力 x 9
- ESSアプリケーション用に調整された精度
オンボードのパッシブ・セル・バランシング
- 最大360 mAピークのセル・バランシング（診断付き）
- 自動奇数/偶数バランシング・シーケンス
- タイマ、電圧、温度、PWM制御バランシング
- 低オン抵抗 (Rdson) の内蔵バランシングMOSFET
- スリープ・モードでのバランシング
通信
- 堅牢な絶縁型2.0 Mbit/s 2線式ツイストペア差動デイジー・チェーン通信
- 誘導結合または容量結合
- デイジー・チェーンあたり最大62ノード、ループバックをサポート
- 4 Mbit/sのSPIも利用可能
供給電圧
- 9.0 V ≤ VPWR ≤ 90 V動作、最大過渡94 V
関連製品
購入/パラメータ
2 結果
マッチしていない 0 NRND
パーツ | 注文 | コンピュータ支援設計 モデル | 状況 | 標準価格 | パッケージタイプ | パッケージ端子数 | Cell Voltage Measurement Channel | Cell OV/UV | Cell Balancing | Coulomb Count | Isolated Daisy Chain Communication (TPL) | Precision GPIO | SPI Communication |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
アクティブ | 1K @ US$4.14 | HLQFP64 | 64 | 4 to 18 | yes | yes | no | no | Yes | Yes | |||
アクティブ | 1K @ US$4.14 | HLQFP64 | 64 | 4 to 18 | yes | yes | no | yes | Yes | No |
