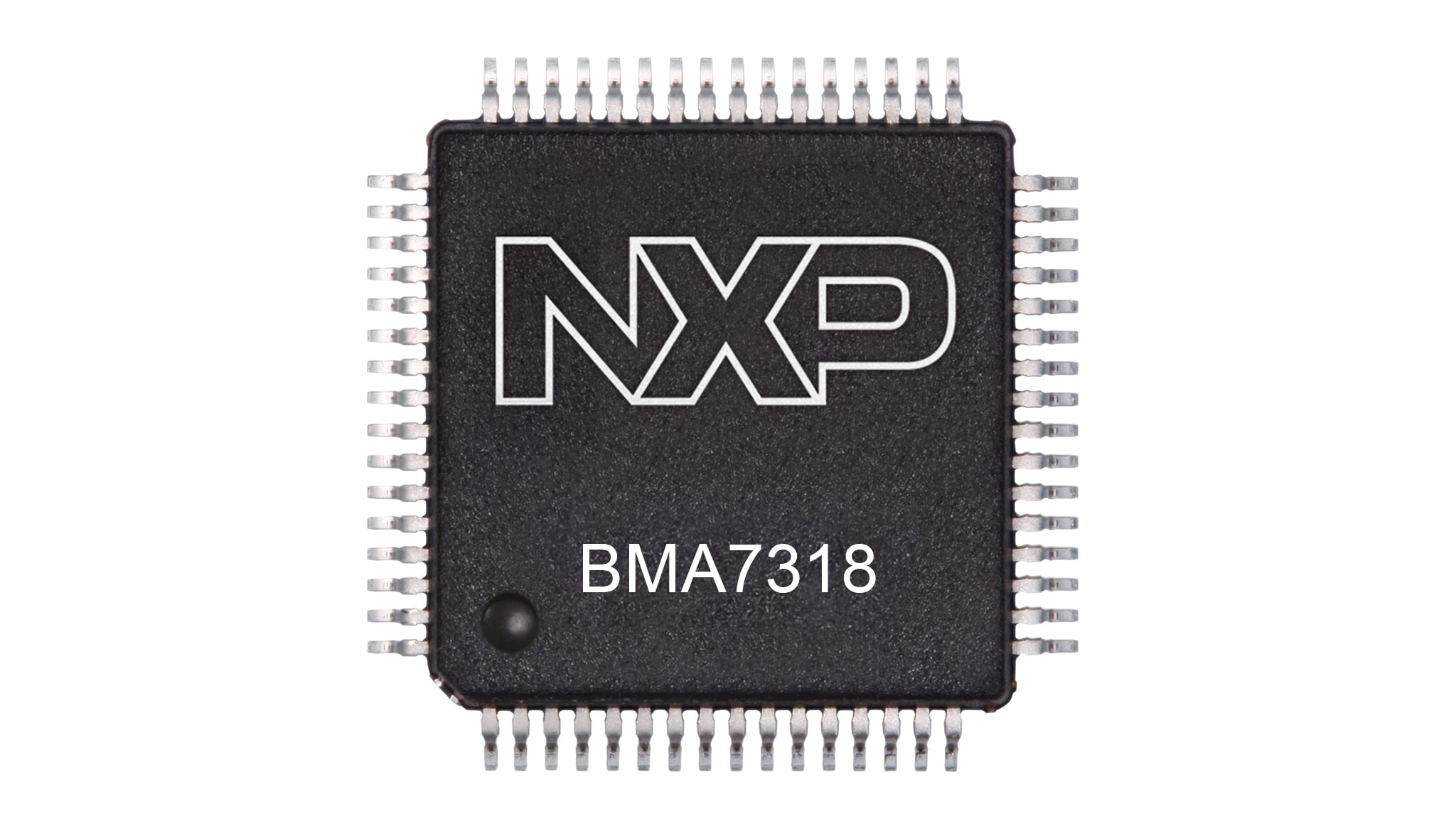

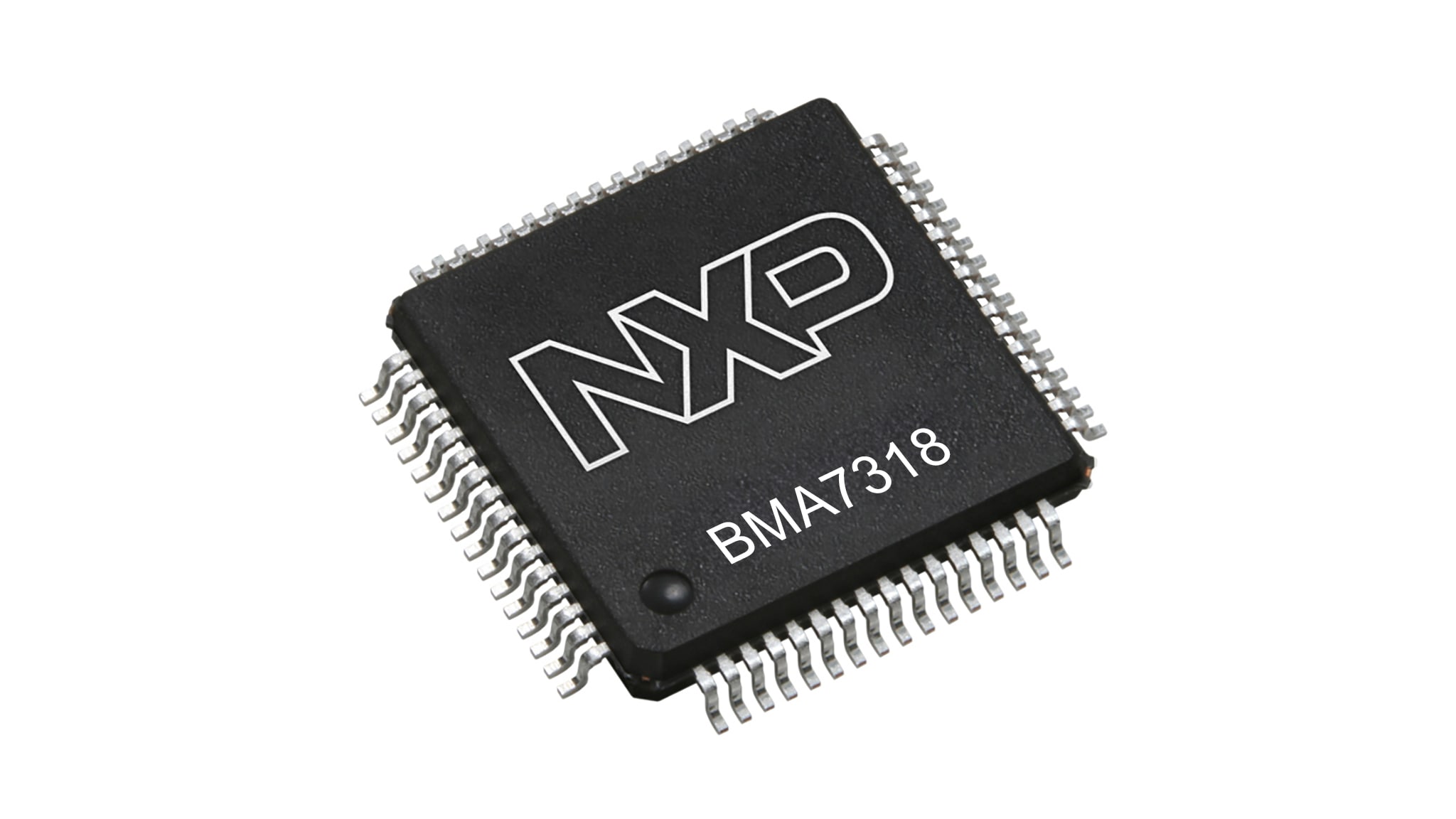

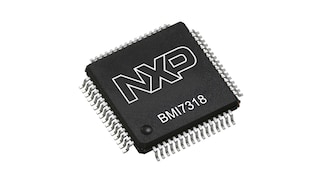

18チャネルのリチウムイオン・バッテリー・セル・コントローラIC

画像にカーソルを合わせると拡大表示されます。

ブロック図

BMA7318-BMI7318-BMA7518

BMA7318-BMI7318-BMA7518 Block Diagram

特長

主な特長

  • デバイスあたり4~18セル
  • ISO 26262 ASIL Cに準拠したセル電圧測定と温度測定
  • 高精度の電流測定機能を内蔵
  • 産業用途に適したSIL 2セーフティ
  • 最大12個のAIN測定チャネル
  • 最大300 mAのセル・バランス電流
  • TPLまたはSPI通信
  • SPI2TPLブリッジ機能
  • 診断、機能安全、堅牢性
  • 低い外部部品表 (BOM) コスト
  • 場所を問わず柔軟で用途の広いバスバー・バイパス接続
  • 非常に低い長期ドリフトで標準±0.8 mVの測定誤差

比較表

パラメータ BMA7318FAIAE BMA7318TAIAE BMA7318TANAE BMA7518SAIAE BMI7318TANAE
電圧チャネル 4~18 4~18 4~18 4~18 4~18
電源電圧範囲(最大) 9 V~90 V(94 V) 9 V~90 V(94 V) 9 V~90 V(94 V) 9 V~90 V(94 V) 9 V~90 V(94 V)
セル電圧範囲 -0.3 V~5 V -0.3 V~5 V -0.3 V~5 V -0.3 V~5 V -0.3 V~5 V
セル測定誤差 ±1 mV ±1 mV ±1 mV ±1 mV ±1 mV
Vcell = 3.1 V~3.35 V Vcell = 3.1 V~3.35 V Vcell = 3.1 V~3.35 V Vcell = 3.1 V~3.35 V Vcell = 3.1 V~3.35 V
Tj = -40°C~65°C Tj = -40°C~65°C Tj = -40°C~65°C Tj = -40°C~65°C Tj = -40°C~65°C
寿命後のセル測定誤差 ±1.5 mV ±1.5 mV ±1.5 mV ±1.5 mV ±1.5 mV
Vcell = 3.1 V~3.35 V Vcell = 3.1 V~3.35 V Vcell = 3.1 V~3.35 V Vcell = 3.1 V~3.35 V Vcell = 3.1 V~3.35 V
Tj = -40°C~65°C Tj = -40°C~65°C Tj = -40°C~65°C Tj = -40°C~65°C Tj = -40°C~65°C
通信ポート SPI(SPI2TPLブリッジ使用) TPL TPL SPI TPL
CB MOSFETのオン抵抗 (Rdson) 1.5Ω 1.5Ω 1.5Ω 1.5Ω 1.5Ω
CB最大電流 300 mA 300 mA 300 mA 300 mA 300 mA
AINチャネル 10 10 12 10 12
GPIOチャネル 10 10 10 10 10
I²Cコントローラ フルI²Cリーダー フルI²Cリーダー フルI²Cリーダー フルI²Cリーダー フルI²Cリーダー
電流チャネル あり あり なし あり なし
クーロン・カウンタ あり あり なし あり なし
パッケージ 64ピンLQFP-EP 64ピンLQFP-EP 64ピンLQFP-EP 64ピンLQFP-EP 64ピンLQFP-EP
