MCX N23x MCU用FRDM開発ボード

FRDM-MCXN236 アクティブ

画像にカーソルを合わせると拡大表示されます。

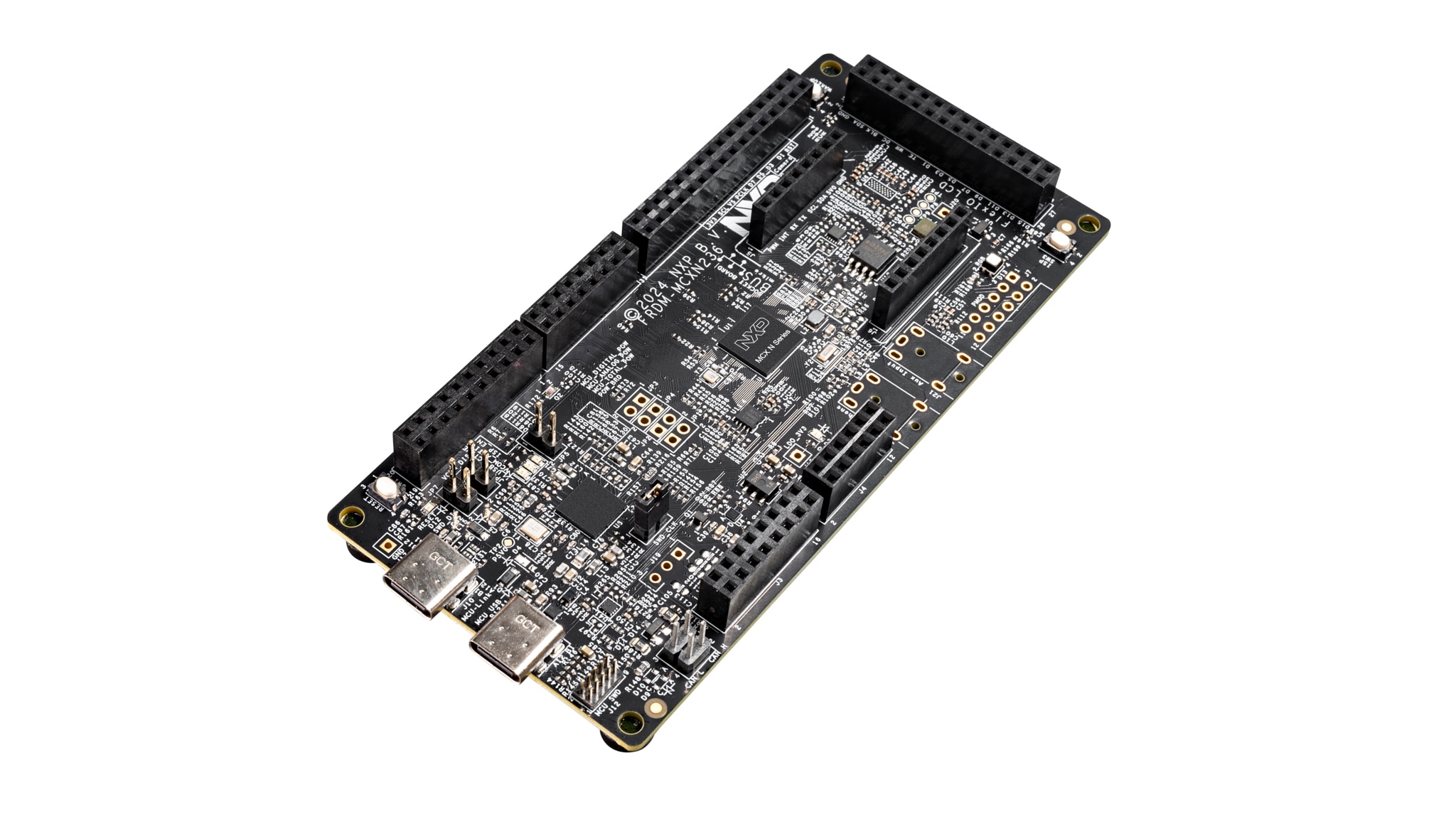

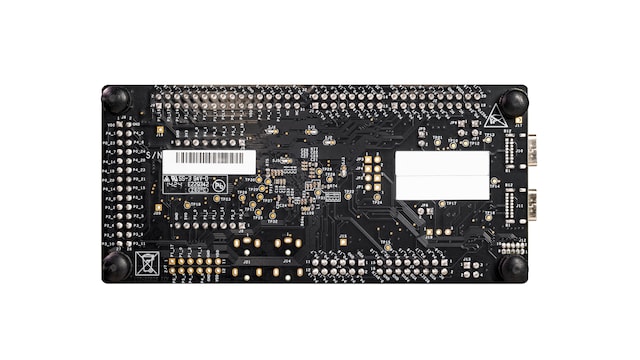

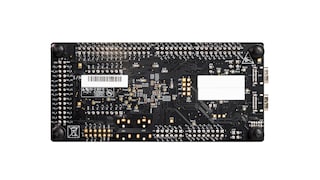

FRDM-MCXN236は、MCX N23x MCUの迅速なプロトタイプ作成に役立つコンパクトでスケーラブルな開発ボードです。MCUのI/Oへのアクセスを簡単にする業界標準のヘッダー、オープン・スタンダードの統合シリアル・インターフェース、外部フラッシュ・メモリ、オンボードMCU-Linkデバッガを備えています。アドオン・ボード用のNXPの拡張ボード・ハブやソフトウェア・サンプル用のアプリケーション・コード・ハブなどの追加ツールも、MCUXpresso開発者エクスペリエンスを通して入手可能です。

ブロック図

FRDM-MCXN236のブロック図

FRDM-MCXN236 Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

MCX Nシリーズ・マイクロコントローラ

  • MCX-N23X: MCX N23x Highly Integrated MCUs with On-Chip Accelerators, Intelligent Peripherals and Advanced Security

特長

マイクロコントローラ

  • MCXN236 Arm® Cortex®-M33コア (150 MHz)
  • 最大1 MBのデュアルバンク・フラッシュとオプションのフルECC RAM
  • アクセラレータ：
    • SmartDMA

メモリ拡張

  • QSPIフラッシュW25Q64 (64 Mbit)

コネクティビティ

  • HS USB Type-Cコネクタ
  • SPI/I2C/UARTコネクタ（mikroBUS、Pmod™ *DNP）
  • Wi-Fiコネクタ（mikroBUS、Pmod™ *DNP）
  • TJA1057 CAN FDトランシーバ
  • オーディオAUXライン入力 *DNP
  • ヘッドフォン出力ジャック *DNP

デバッグ

  • CMSIS-DAPを備えたオンボードMCU-Linkデバッガ
  • JTAG/SWDコネクタ

センサ

  • FXLS8974CFR3 3軸加速度センサ
  • 可視光センサ
  • デジタル・マイクSPK0641HT4H-1

拡張オプション

  • Arduino®ヘッダー
  • FRDMヘッダー
  • FlexIO/LCDヘッダー
  • SmartDMA/カメラ・ヘッダー
  • Pmod™ *DNP
  • mikroBUS™

ユーザー・インターフェース

  • RGBユーザーLED、リセット、ISP、ウェイクアップの各ボタン

もっと見る

購入オプション

FRDM-MCXN236-Image

クリックして展開

  • FRDM-MCXN236
    アクティブ

  • FRDM Development Board for MCX N23x MCUs.

  • キットの内容

    • FRDM-MCXN236
    • クイック・スタート・ガイド
    • USB Type-Cケーブル
  • $20.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: >100
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
