製品詳細

対応製品

プロセッサ＆マイクロコントローラ

i.MX RTクロスオーバーMCU

i.MX-RT1040: i.MX RT1040 最大動作速度600 MHz Arm^® Cortex^®-M7コア搭載、温度範囲拡張クロスオーバーMCU

センサ

加速度センサ

FXLS8974CF: ±2g/±4g/±8g/±16g, Low-Power 12-Bit Digital IoT Accelerometer

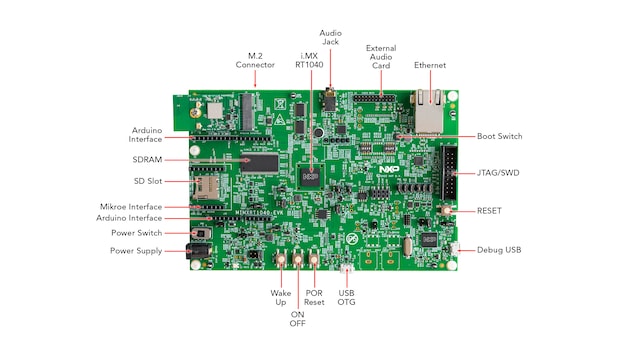

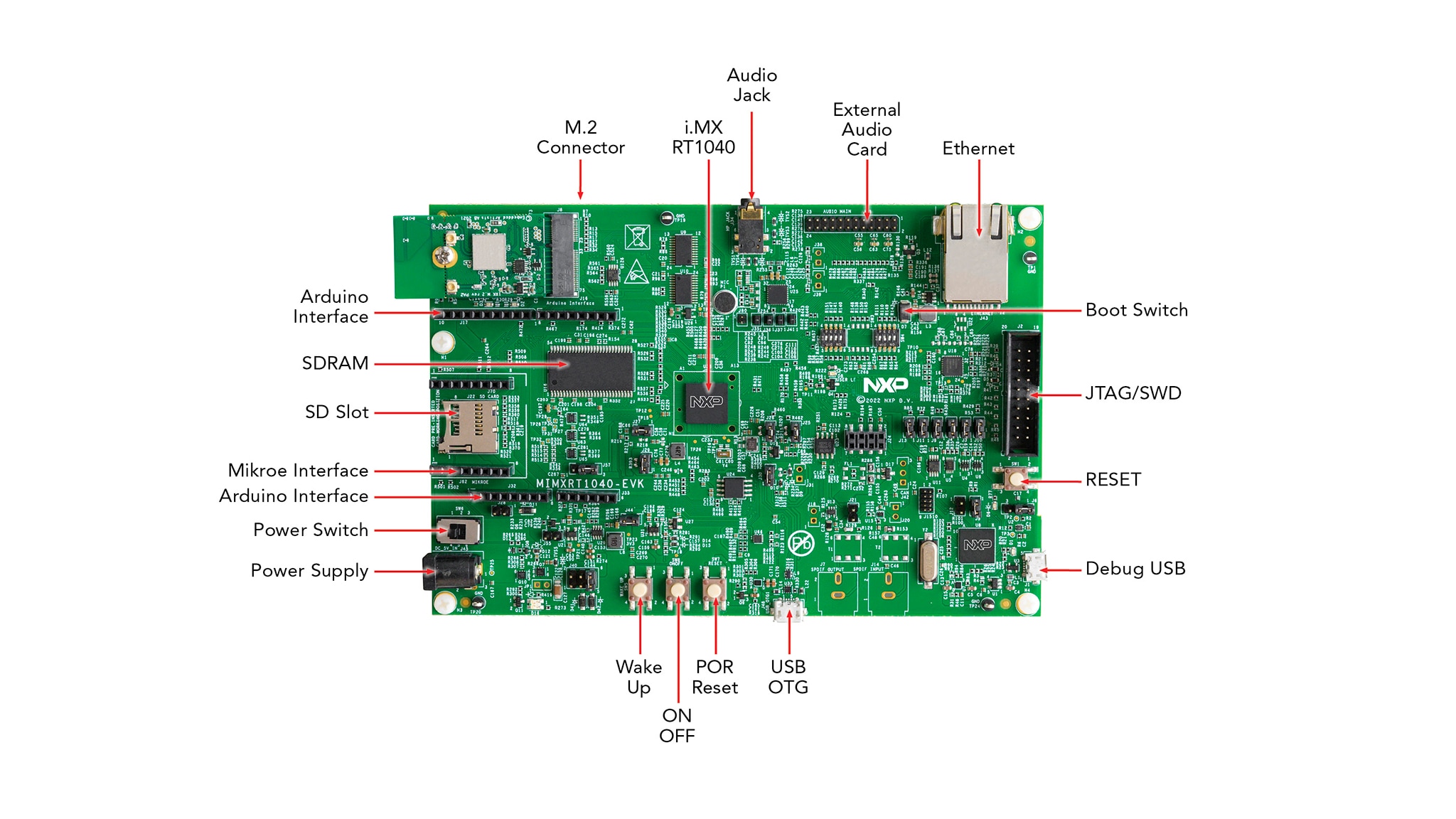

特長

オーディオ

WM8960ステレオ・オーディオ・コーデック
4極オーディオ・ヘッドフォン + マイク・ジャック
外部スピーカ接続ポイント
マイク
S/PDIFコネクタ
オーディオ拡張コネクタ

ボード・メモリ

256 Mb SDRAMメモリ (Winbond W9825G6KH)
64 Mb QSPIフラッシュ (Winbond W25Q64JVSSIQ)
SDカード用TFソケット

コネクティビティ

MURATA Type 1XK超小型デュアル・バンドWi-Fi 11a/b/g/nおよびBluetooth 5.2モジュール、NXP IW416搭載
Micro USBホストおよびOTGコネクタ
イーサネット (10/100 M) PHYおよびRJ45コネクタ
CAN/CAN-FDトランシーバ (NXP TJA1057GT/3)

デバッグ機能

LPC-Link2デバッグ高速USBプローブ（VCOMポート付き）
J-Linkファームウェア（オプション）
SWOトレースをサポート
外部プローブを使用して対象マイクロコントローラをデバッグできるJTAG/SWDデバッグ・コネクタ

拡張コネクタ

Arduino UNO R3拡張ヘッダ
MikroE Click拡張ヘッダ
I²C拡張コネクタ
オーディオ拡張コネクタ

プロセッサ

MIMXRT1042XJ M5Bプロセッサ

センサ

NXP FXLS8974CF：±2g/±4g/±8g/±16g、低消費電力の12ビット・デジタルIoT加速度センサ

ユーザー・インターフェース

パラレルLCDディスプレイ・コネクタ
ウェイク・アップ/ユーザー・ボタン
ユーザーLED

購入オプション

クリックして展開

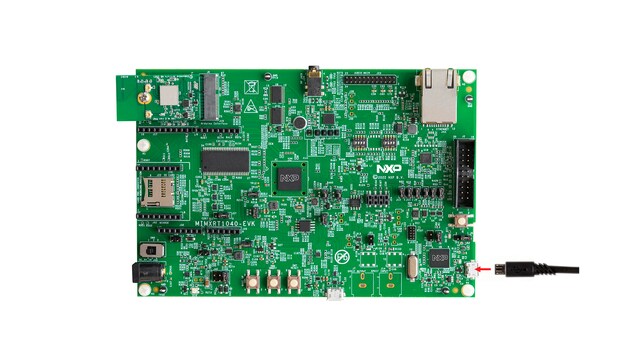

MIMXRT1040-EVK
アクティブ
i.MX RT1040 Evaluation Kit.

JP¥ 11,627
の数量に対して 1
- 在庫: 在庫あり
- 在庫: 15
- 配送: 通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

RK043FN66HS-CTG
アクティブ
4.3" LCD Panel.

JP¥ 5,734
の数量に対して 1
- 在庫: 在庫あり
- 在庫: 15
- 配送: 通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

AUD-EXP-42448
アクティブ
Multichannel Audio Codec Card for EVKs.

JP¥ 5,740
の数量に対して 1
- 在庫: 在庫あり
- 在庫: 5
- 配送: 通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

ドキュメント

クイック・リファレンスドキュメンテーションの種類.

1-5 の 9 ドキュメント

アプリケーション・ノート
Modifying Debug Firmware on i.MX RT10xx Boards Featuring an LPC4322- based Debug Probe

HTML | PDF改訂 1.0Nov 6, 2024855.3 KBAN13206, 中文
アプリケーション・ノート
PMSM Field-Oriented Control on MIMXRT10xx EVK

PDF改訂 1Jan 20, 20222.6 MBAN12214, 中文関連ファイル: AN12214SW
アプリケーション・ノート
FLAC7.1 Implementation and Audio Quality Measurement on RT1060 and CS42448 Audio Card

PDF改訂 0Jun 10, 20212.6 MBAN13291, 中文関連ファイル: AN13291SW1 AN13291SW2
ユーザ・ガイド
Getting Started with the MIMXRT1040-EVK

HTMLJan 16, 2023GS-MIMXRT1040-EVK
ユーザ・ガイド
Getting Started with NXP Wi-Fi^® modules using i.MX RT platform

HTML改訂 1Jul 22, 2020GS-WIFI-MODULES-IMXRT-PLATFORM-LINK
ユーザ・ガイド
PMSM Field-Oriented Control on MIMXRT10xx EVK

PDF改訂 0Dec 12, 20182.8 MBPMSMFOCRT10xxUG

アカウントが必要です
ドキュメント
MIMXRT1040-EVK Board User Manual

PDF改訂 0Jan 13, 202311.0 MBMIMXRT1040-EVKUM

アカウントが必要です
アプリケーション・ノート・ソフトウェア
Application note software for AN12214

ZIP改訂 0Dec 12, 201810.8 MBAN12214SW

アカウントが必要です
カタログ
i.MX RTクロスオーバーMCUシリーズ　ブローシャ

PDF改訂 2Oct 28, 20242.1 MBIMXRTPORTBR日本語, 中文, English

全て表示

設計・リソース

Related Hardware

クイック・リファレンスボードタイプ.

2 ハードウェア提供

評価・開発ボード
4.3" LCD Panelアクティブ

RK043FN66HS-CTG類似
評価・開発ボード
Multichannel Audio Codec Card for EVKsアクティブ

AUD-EXP-42448類似

デザイン・ファイル

クイック・リファレンス設計・ファイルの種類.

1 設計・ファイル

プリント基板と回路図
MIMXRT1040_EVK Design Files

ZIP改訂 0Jan 11, 2023 12:01:0017.1 MBMIMXRT1040-EVK-DESIGNFILES
