LIN 2.1/SAE J2602-2準拠LIN物理層

MC33662
アクティブ

NXPのMC33662は、車載用LINサブバス・アプリケーション専用の物理層コンポーネントです。

  • コントローラ・エリア・ネットワーク (CAN) による車載ネットワークをサポートするように設計
  • 品番ごとに動作ボーレートを規定（33662L、33662Sは20 kB/s、33662Jは10 kB/s）
  • いずれのデバイスも、テスト・モード用およびプログラミング・モード用の高ボーレート (100 kB/s) に対応
  • 優れた電磁環境適合性 (EMC) 、電磁放射抑制、静電気放電 (ESD) 耐性、およびTXDがグランドへ短絡した場合の安全動作機能を搭載

製品画像を見る

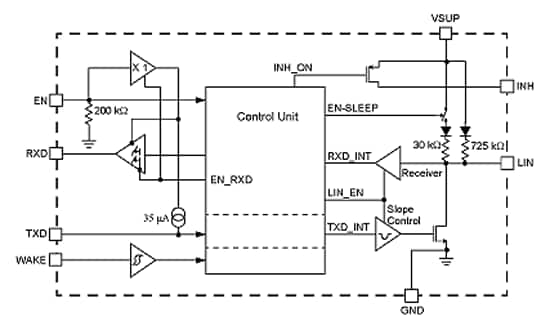

ブロック図

MC33662

NXP<sup>&#174;</sup> MC33662 Internal Block Diagram
図を取得する PDF

特長

主な特長

  • VSUP動作電圧範囲：7.0～18 V DC（最大27 V DCまで動作可能）、ロード・ダンプ時：最大40 V
  • LINプロトコル仕様1.3/2.0/2.1およびSAE J2602-2に準拠
  • アクティブなバス波形成形による優れた電磁放射抑制
  • IEC61000-4-2に準拠した、LINバス・ピンで15.0 kV以上、WAKEピンで20 kV以上、VSUPピンで25 kV以上のESD耐性
  • 極めて高い電磁耐性
  • スリープ・モード時の低スタンバイ電流
  • 過熱保護
  • ローカル/リモート・ウェイクアップ機能（RXDピンで通知）
  • 高速ボーレート選択をRXDピンで通知
  • 5.0 Vおよび3.3 Vに対応したデジタル入力（外部コンポーネントが不要）
