Integrated ColdFire® Microprocessor with DMA
- このページでは、新規設計を推奨しない製品に関する情報を掲載しています。
The MCF5206e integrated microprocessor combines a ColdFire® V2 core with several peripheral functions such as a DRAM controller, timers, parallel and serial interfaces and system integration. This device is an enhanced version of the MCF5206. Not only does the MCF5206e provide a performance upgrade to the MCF5206 due to the increased 4 KB I-cache and 8 KB SRAM and increased frequency, but it also integrates an additional multiply-accumulate module (MAC), hardware divide and two-channel direct memory access
(DMA) to the device while maintaining pin compatibility with the MCF5206.
製品詳細

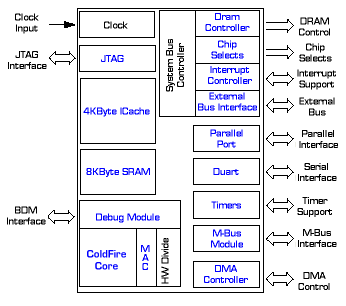

ブロック図
Features
- ColdFire® V2 Core
- MAC and divide unit
- 4 KB direct-mapped instruction cache
- 8 KB on-chip SRAM
- DRAM controller, supports EDO and page node DRAMs
- 2-channel DMA controller
- Two universal synchronous/asynchronous receiver/transmitters (UART)
- Dual 16-bit general-purpose multimode timers
- I²C compatible bus
- System interface
- System debug support
- Fully static 3.3-volt operation with 5-volt tolerant inputs
- 160-pin QFP package pin-compatible with MCF5206
- 8-bit general purpose parallel I/O port
- 50 MIPS at 54 MHz
- Available at 40 and 50 MHz
